Формирователь символов для знакогенератора

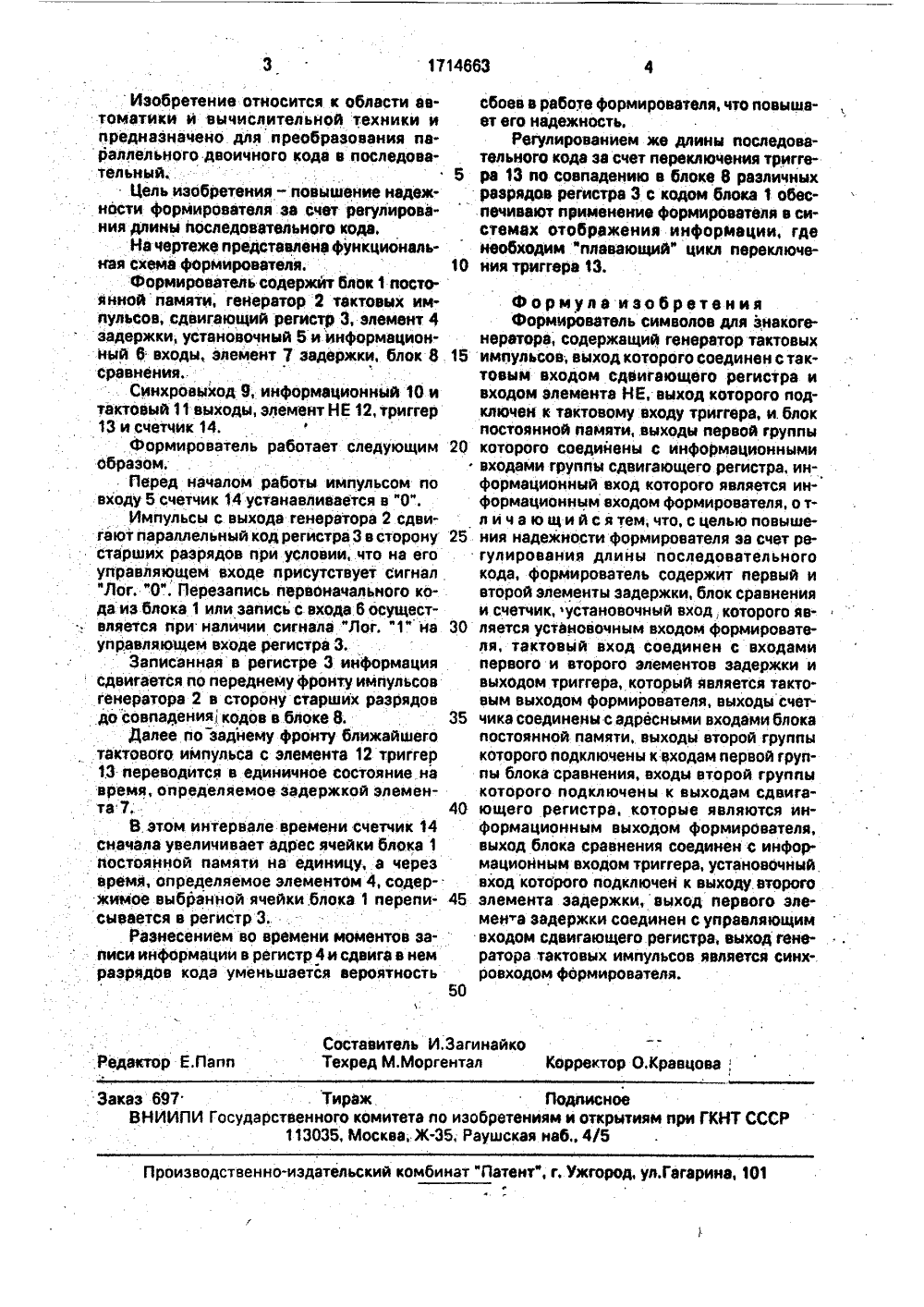

(51)5 6 09 6 1/16 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1(56) Авторское свидетельство СССРМ 1495844, кл. 6 09 6 1/16, 1987.(54) ФОРМИРОВАТЕЛЬ СИМВОЛОВ ДЛЯ ЗНАКОГЕНЕРАТОРА(57) Изобретение относится к автоматике и вычислительной технике, и предназначено для преобразования параллельного двоичного кода в последовательный. Цель изобретения - повышение надежности 0 1714663 А формирователя за счет регулирования дли- . ны последовательного кода, которая достигается введением элементов 4 и 7 задержки, блока 8 сравнения и счетчика 14 с соответствующими функциональными связями. Разнесением во времени моментов записи информации в регистр 3 и сдвига в нем разрядов кода уменьшается вероятность сбоев в работе формирователя, что повышает его надежность. Регулированием же длины последовательного кода за.счет переключения триггера 13 по совпадению в блоке 8 разрядов регистра 3 с кодом блока 1 обеспечива-. ется применение изобретения в системах отображения с "плавающим" циклом переключения триггера 13. 1 ил.1714663 Изобретение относится к области автоматики и вычислительной техники ипредназначено для преобразования параллельного двоичного кода в последовательный. 5Цель изобретения - повышение надеж ности формирователя за счет регулирования длины последовательного кода,На чертеже представлена функциональная схема формирователя. 10Формирователь содержйт блок 1 постояннойпамяти, генератор 2 тактовых импульсов, сдвигающий регистр 3, элемент 4задержки; установочный 5 и информационный 6: входы, элемент 7 задержки, блок 8 15сравнения.Синхровыход 9, информационный 10 итактовый 11 выходы, элемент НЕ 12, триггер13 и счетчик 14.Формирователь работает следующим 20образом,Перед началом работы импульсом повходу 5 счетчик 14 устанавливается в "0".Импульсы с выхода генератора 2 сдвигают параллельный код регистра 3 в сторону 25старших разрядов при условии, что на егоуправляющем входе присутствует сигнал"Лог. "0"., Перезапись первоначального кода из блока 1 или запись с входа 6 осуществляется при наличии сигнала "Лог. "1" на 30. управлякйцем входе регистра 3,Записанная в регистре 3 информациясдвигается по переднему фронту импульсовгенератора 2 в сторону старших разрядовдо совпадения кодов в блоке 8. 35Далее по заднему фронту ближайшеготактового импульса с элемента 12 триггер13 переводится в единичное состояние навремя, определяемое задержкой элемента 7, 40В. этом интервале времени счетчик 14сначала увеличивает адрес ячейки блока 1постоянной памяти на единицу, а черезвремя, определяемое элементом 4, содержимое выбранной ячейки. блока 1 переписывается в регистр 3.Разнесением во времени моментов записи информации в регистр 4 и сдвиге в немразрядов кода уменьшается вероятность50 сбоев в работе формирователя, что повышает его надежность.Регулированием же длины последовательного кода за счет переключения триггера 13 по совпадению в блоке 8 различных разрядов регистра 3 с кадом блока 1 обеспечивают применение формирователя в системах отображения информации, где необходим "плавающий" цикл переключения триггера 13. Формуле изобретенияФормирователь символов для знакогенератора, содержащий генератор тактовых импульсов; выход которого соединен с тактовым входом сдеигающего регистра и входом элемента НЕ, выход которого подключей к тактовому входу триггера, и. блок постоянной памяти, .выходы первой группы которого соединены с инфоРмационными входами группы сдвигающего регистра, информационный вход которого является инФормационным входом формирователя, о тличзющийсятем,что.сцельюповышения надежности формирователя эа счет регулирования длины последовательного кода, формирователь содержит первый и второй элементы задержки, блок сравнения и счетчик,1 установочный вход, которого является установочным входом формирователя, тактовйй вход соединен с входами первого и второго элементов задержки и выходом триггера, который является тактовым выходом Формирователя, выходы счетчика соединены с адресными входами блока постоянной памяти. выходы второй группы которого подключены к входам первой группы блока сравнения, входы второй группы которого подключены к выходам сдвигающего регистра, которые являются информационным выходом формирователя, выход блока сравнения соединен с информационным входом триггера, установочный вход которого подключен к выходу. второго элемента задержки, выход первого элемен а задержки соединен с управляющим входом сдвигающего регистра, выход генератора тактовых импульсов является синхровходом формирователя. Составитель И,ЗагинайкоТехред М.Моргентал Корректор О.Кравцова,Редактор Е.Папп Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Эаказ 697 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва; Ж; Раушская наб 4/5
