Торцовое уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

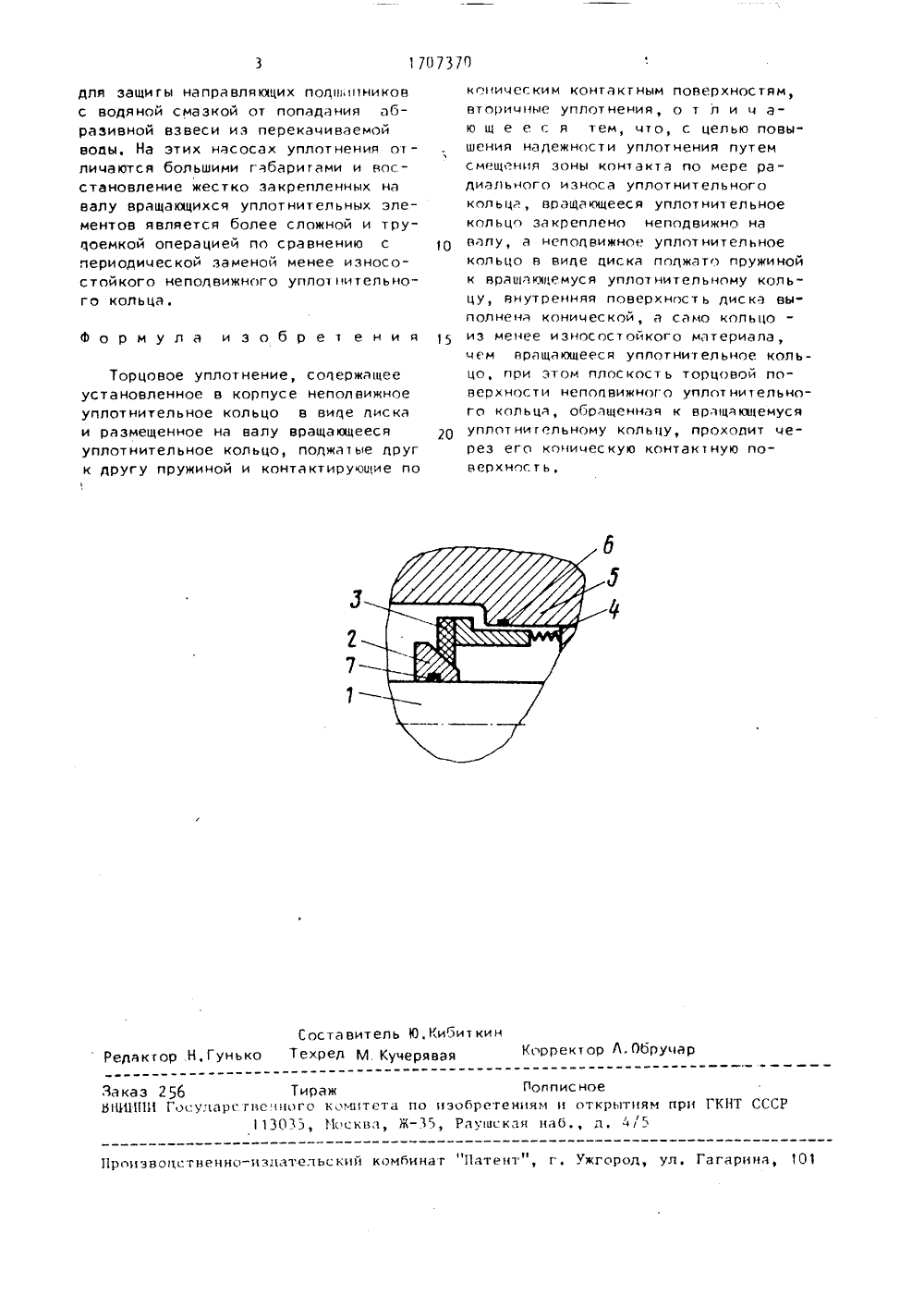

(51) Р 16 Л 15/34 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ О 3 3 (Р ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Ташкентский институт инженеровирригации и механизации сельскогохозяйства и Управление эксплуатацииКаршинского магистрального каналаи насосных станций(56) Авторское свидетельство СССРМ 763638, кл. Р 16 1 15/34, 1978. Иэобрет ение от носится к машиностроению, а именно к контактным уплотнениям вращающихся валов.Целью изобретения является повышение надежности торцового уплотнения за счет смещения зоны контактапо мере радиального износа уплотнительного кольца.На чертеже изображено торцовоеуплотнение,Торцовое уплотнение состоит иззакрепленного на валу 1 вращающегосяуплотнительного кольца 2, выполненногос конической боковой поверхностью, и неподвижного уплотнительного кольца 3, выполненного в виредиска с внутренней конической поверхностью. Контакт уплотнительныхколец происходит по боковой поверхности вращающегося кольца и внутренней конической поверхности неподвижного кольца, поджатого пружиной 4,Кольца 2 и 3 уплотнены относительнокорпуса 5 и вала вторичными уплотнениями 6 и 7. Торцовое уплотнениепредназначено для разделения различ 2(57) Изобретение относится к уплотнительной технике и позволяет повысить надежность уплотнения, Уплотнение состоит из уплотнительных колец с коническими контактными поверхностями, Непог 1 вижное кольцо имеет форму диска с центральным отверстием, коническая поверхносгь которого контактирует с боковой конической поверхностью вращающегося кольца. При работе пары трения эона конакта смещается. 1 ил,ных жидких сред, Вследствие искусст -венно создаваемого перепада давления разделяемых сред между контактными поверхностями уплотнительных колец 2 и 3 возникает расклинивающая сила, которая предотвращаетсухое трение в зазоре пар трения,Процесс трения сопровождается незначительными утечками в направлениисреды с меньшим давлением,При работе торцового уплотнения вабоаэивных соедах происходит абразивное изнашивание трущихся поверхнос 1 ей, в первую очередь менее износостойкого неподвижного кольца 3, изготовленного из менее износостойкого материала, что сопровождаетсяплавным перемещением зоны контактапар трения вдоль конической контактной поверхности, поскольку плоскостьторцовой поверхнос ги, обращенная ккольцу 2, происходит через коническую поверхность этого кольца.Предлагаемую конструкцию торцовогоуплотнения целесообразно использовать на крупных вертикальных насосах1707370 2 7 оставитель Ю,Кибиткинхред М Кучерявая Корректор Л,Обруча тор Н Производственно-издательский комбинат "Патент", г, Уж ул, Гагарина, 101 для защиты направляющих подш пниковс водяой сазой от одн абразивной взвеси из перекачиваемойводы, На этих насосах уплотнения отличаются большими габаритами и восстановление жестко закрепленных навалу вращающихся уплотнительных элементов является более сложной и трудоемкой операцией по сравнению спериодической заменой менее износостойкого неподвижного упло нительного кольца. Формула изобрет ения Торцовое уплотнение, содержащееустановленное в корпусе неполвижноеуплотнительное кольцо в виде дискаи размещенное на валу вращающеесяуплотнительное кольцо, поджатые другк другу пружиной и контактирующие по Заказ 26 ТиражЫНИ 11 ПИ Государственного к.митета по113035, Иосква, Жконическим контактным поверхностям,вторичные уплотнения, о т л и ч аю щ е е с я тем, что, с целью повышения надежности уплотнения путемсмещения зоны контакта по мере радиального износа уплотнительногокольца, вращающееся уплотнительноекольцо закреплено неподвижно навалу, а неподвижное уплотнительноекольцо в виде циска поджато пружинойк вращающемуся уплотнительному кольцу, внутренняя поверхност ь диска выполнена конической, а само кольцоиз менее износостойкого материала,чем вращающееся уппотнительное кольцо, при этом плоскость торцовой поверхности неподвижного уплот ниельного кольца, обращенная к вращающемусяуплот нигельному кольцу, проходит через его коническую контактную поверхность,Полписноебретениям и открытиям при ГКНТ СССР ашекая наб. д. ч/5
СмотретьЗаявка
4760301, 20.11.1989
ТАШКЕНТСКИЙ ИНСТИТУТ ИНЖЕНЕРОВ ИРРИГАЦИИ И МЕХАНИЗАЦИИ СЕЛЬСКОГО ХОЗЯЙСТВА, УПРАВЛЕНИЕ ЭКСПЛУАТАЦИИ КАРШИНСКОГО МАГИСТРАЛЬНОГО КАНАЛА И НАСОСНЫХ СТАНЦИЙ
КОПЫЛОВ ВИКТОР ИВАНОВИЧ, ОЧИЛОВ РУСТАМ АРАМОВИЧ, ЦЗЮ САМОРОДОК ИРГВАНОВИЧ
МПК / Метки
МПК: F16J 15/34
Метки: торцовое, уплотнение
Опубликовано: 23.01.1992
Код ссылки
<a href="https://patents.su/2-1707370-torcovoe-uplotnenie.html" target="_blank" rel="follow" title="База патентов СССР">Торцовое уплотнение</a>
