Диафрагма для изготовления шинтехп1г: f; n.

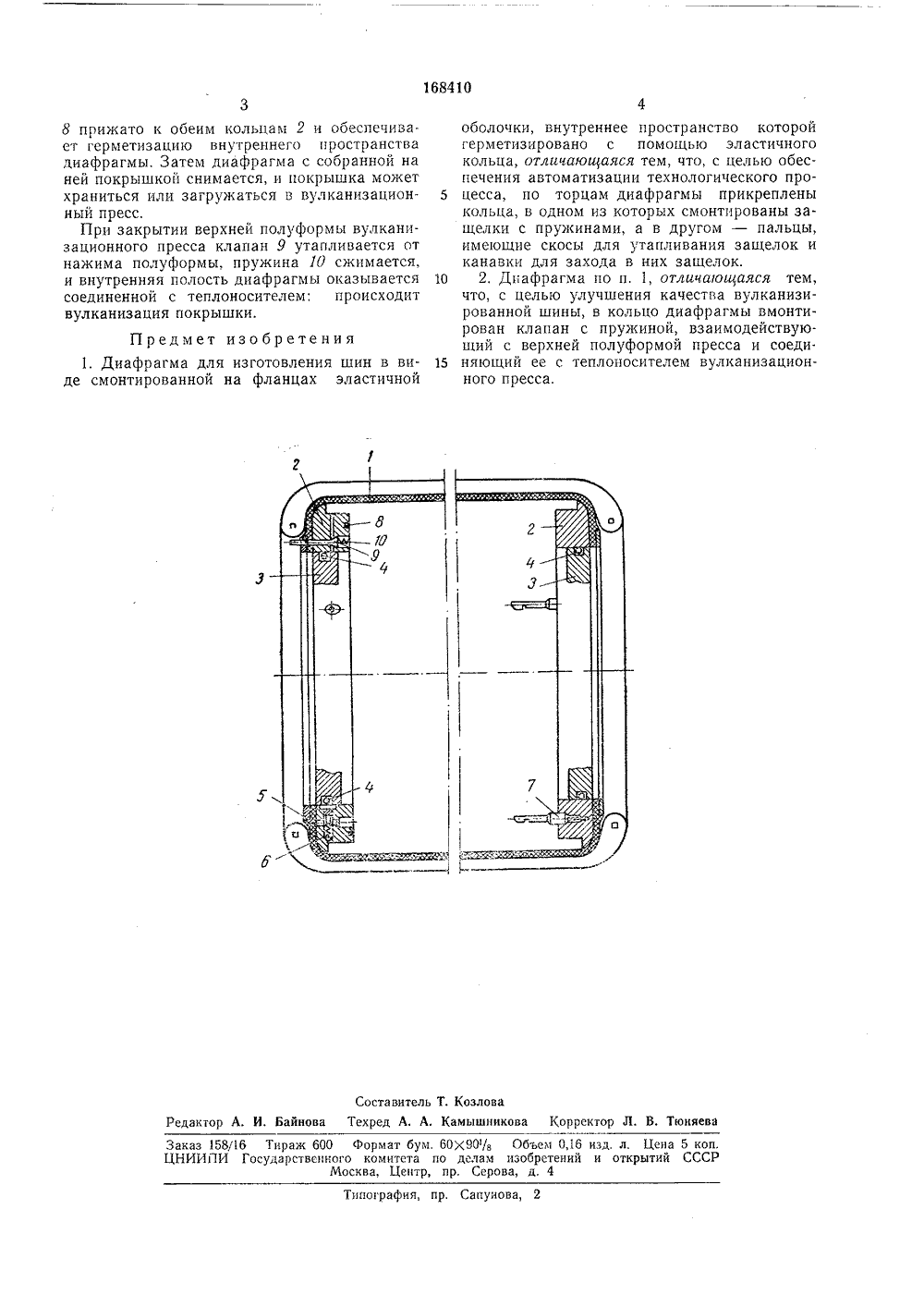

О П И С А Н И Е 1684 ЮИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликАВТОРСКОМУ СВНДЕТЕЛЬСТВУ детельстваависимое от а Кл, 39 ао,аявлено 04,111,1963 ( 822973/23-4)присоединением заявкириоритетпубликовано 18 11,1965, Бюллетеньата опубликования описания 3.111.1965 39 аю,7 ю 4 39 аю7 юю Государстаенный комитет по дедам изобретений и открытий СССР. Горлик, В. В. Горохов, Б, А, Лейдер и Л. Д. Слгодик аявит тГ 1 ИАФРАГМА ДЛЯ ИЗГОТОВЛЕНИЯ ШИ На чертежафрагма.Диафрагма состоит из эластичной оболочки 1, к торцам которой прикреплены кольца 5 2. Каждое из колец диафрагмы надеваетсяна фланцы 3 сборочного барабана, имеющие пневматические шланговые зажимы 4. Кольца удерживаются в соприкосновении друг с другом с помощью защелок 5 с пружинами 10 б и пальцами 7.Для герметизации внутреннего пространства диафрагмы в сведенном положении колец имеется уплотнение 8. Для впуска теплоносителя служит клапан 9, запираемый пружи ной 10.Универсальная диафрагма пз эластичнойоболочки 1 надевается на фландгя 3 сборочного барабана своими кольцами 2 и удерживается на нем пневматическими шланговыми 20 зажимами 4. На сборочном станке шину собирают известным способом: надевают слои каркаса, прикладывают кольца, производят формовку каркаса, поддувая дгьафрагму и сближая фланцы барабана. Затем накладыва ют брекер, протектор, боковины; детали покрышки обжимают. После этого сводят фланцы барабана до соприкосновения колец 2 вплотную друг с другом. Защелки 5 утапливаются скосами пальцев 7 и затем защелки- ЗО ваются под действием пружин б. Уплотнение уппа15 Подписн Обычно автомобильные шины собираютсяна сборочных барабанах,Для хранения каркаса после снятия шиныс барабана в него вкладывают автокамеру иподдувают ее. Перед вулканизацией автокамера извлекается, в шину вкладывается варочная камера, и в вулканизационном прессепроисходит вулканизация шины. Каркас типаР в сыром виде очень непрочен, легко подвержен деформациям, сказывающимся на местных дополнительных расхождениях меридиальных нитей, что резко снижает качествоготовой шины,Предложенная универсальная диафрагмавкладывается в сырую сформованную шинуна сборочном станке и затем сопровождаетее при хранении и вулканизации в прессе.Для обеспечения автоматизации технологического процесса по торцам предложеннойдиафрагмы крепятся кольца, в одном из которых смонтированы защелки с пружинами, ав другом - пальцы, имеющие скосы для утапливания защелок и канавки для захода в нихзащелок.Для улучшения качества вулканизированной шины в кольцо диафрагмы вмонтированклапан с пружиной, взаимодействующий сверхней полуформой пресса и соединяющийее с теплоносителем вулканизационного пресса. 2е изображена предложенная ди168410 Составитель Т. КозловаРедактор А. И. Байнова Техред А. А. Камышникова Корректор Л. В. Тюняев Заказ 158/6 Тираж 600 Формат бум. 60 Х 90 Чз Объем 0,16 изд. л. Цена 5 коп.ЦНИИЛИ Государственного комитета по делам изобретений и открытий СССРМосква, Центр, пр. Серова, д. 4 Типография, пр. Сапунова,8 прижато к обеим кольцам 2 и обеспечивает герметизацию внутреннего пространства диафрагмы. Затем диафрагма с собранной на ней покрышкой снимается, и покрышка может храниться или загружаться в вулканизационный пресс.Прп закрытии верхней полуформы вулканизационного пресса клапан 9 утапливается от нажима полуформы, пружина 10 сжимается, и внутренняя полость диафрагмы оказывается соединенной с теплоносителем; происходит вулканизация покрышки. Предмет изобретения1. Диафрагма для изготовления шин в виде смонтированной на фланцах эластичной оболочки, внутреннее пространство которой герметизировано с помощью эластичного кольца, отличающаяся тем, что, с целью обеспечения автоматизации технологического про 5 цесса, по торцам диафрагмы прикреплены кольца, в одном из которых смонтированы защелки с пружинами, а в другом - пальцы, имеющие скосы для утапливания защелок и канавки для захода в них защелок,10 2, Диафрагма по п, 1, отличающаяся тем, что, с целью улучшения качества вулканизированной шины, в кольцо диафрагмы вмонтирован клапан с пружиной, взаимодействующий с верхней полуформой пресса и соеди.15 няющий ее с теплоносителем вулканизационного пресса,
