Способ определения структуры пустотного пространства пористых твердых тел

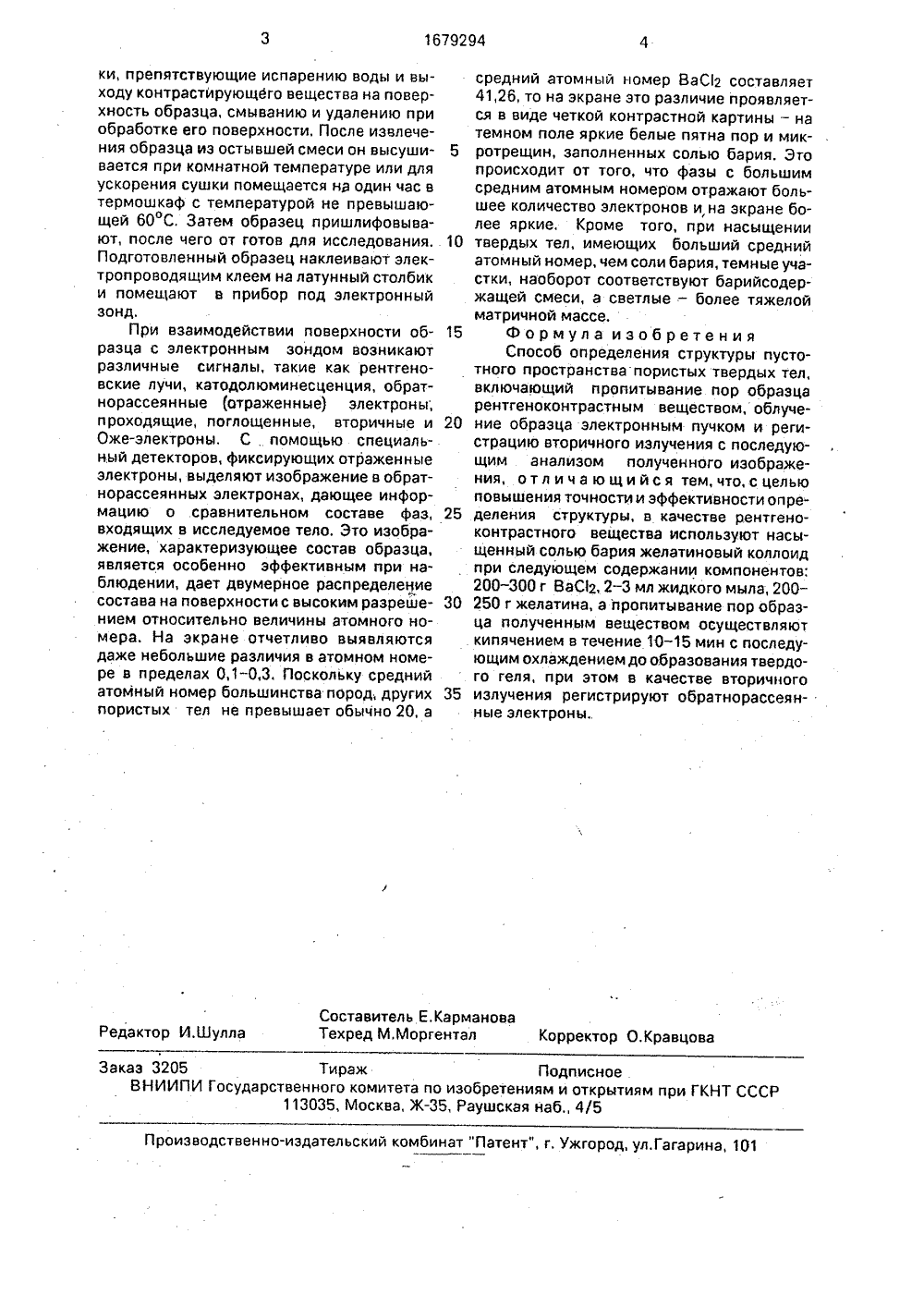

, 1971. бари йсодержащая зцов на исследовавливаетсопитки о смесь для прние.В 1000 мл воВаС 2, 2 - 3 мл см ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР ОПИСАНИЕ ИЗОБ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Коцеруба Л,А. Методрод-коллекторов окрашенМ Недра, 1977.Авторское свидетельсМ 799538, кл, 6 01 й 15/О Изобретение относится к электроннозондовым исследованиям, в частности к способу прямого излучения структуры пустотного пространства пористых материалов, например, горных пород, технических фильтров, металлических сплавов и так далее путем их насыщения веществами, экранирующими электронный зонд.Целью изобретения является повыше, ние точности и эффективности оп ределения структуры пустотного пространства пористых твердых тел.Способ определения структуры пустотного пространства реализуют следующим образом,Пригота ябра ы растворяются 200 - 300 г ивателя из группы жидких ЯО 1679294(54) СПОСОБ ОПРЕДЕЛЕНИЯ СТРУКТУРЫ ПУСТОТНОГО ПРОСТРАНСТВА ПОРИСТЫХ ТВЕРДЫХ ТЕЛ(57) Изобретение касается электронно-зондовых исследований, в частности способа прямого излучения структуры пустотного пространства пористых материалов, например горных породтехнических фильтров, металлических сплавов и т,д, путем их насыщения веществами, экранирующими электронный зонд. Цель - повышение точности и эффективнос 1 и определения структуры пустотного пространства, Цель достигается тем, что используют насыщенный солью бария, например ВаО 2, желатиновь 1 й коллоид, а в качестве вторичного излучения регистрируют обратнорассеянные электроны. мь 1 л, например СВ, и 200 - 260 г желатина. ВаС 2 используется в качестве контрастного к электронному пучку вещества, Для фиксации и равномерного распределения контрастного вещества в. порах в растворную композицию вводится желатин, как гелеобразующее вещество, не обладающее контрастирующими свойствами. Смачиватель добавляется для лучшего смачивания породы или другого пористого объекта и, следовательно, более полного заполнения пор, В приготовленную смесь погружается образец и кипятится в течение 10 - 15 мин, что необходимо для полного вытеснения воздуха из пор и полостей образца, Затем смесь с находящимся в ней образцом охлаждается до комнатной температуры для увеличения. количества контрастного вещества в порах. После остывания раствора в порах образуются гелеобразные проб1679294 4 Составитель Е,КармановаТехред М.Моргентал Корректор О.Кравцова Редактор И.Шулла Заказ 3205 Тираж Подписное . ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 ки, препятствующие испарению воды и выходу контрастирующего вещества на поверхность образца, смыванию и удалению при обработке его поверхности, После извлечения образца из остывшей смеси он высуши вается при комнатной температуре или для ускорения сушки помещается на один час в термошкаф с температурой не превышающей 60 С, Затем образец пришлифовывают, после чего от готов для исследования. 10 Подготовленный образец наклеивают электропроводящим клеем на латунный столбик и помещают в прибор под электронный зонд,При взаимодействии поверхности об разца с электронным зондом возникают различные сигналы, такие как рентгеновские лучи, катодолюминесценция, обратнорассеянные (отраженные) электроны; проходящие, поглощенные, вторичные и 20 Оже-электроны. С помощью специальный детекторов, фиксирующих отраженные электроны, выделяют изображение в обратнорассеянных электронах, дающее информацию о сравнительном составе фаз, 25 входящих в исследуемое тело, Это изображение, характеризующее состав образца, является особенно эффективным при наблюдении, дает двумерное распределение состава на поверхности с высоким разреше нием относительно величины атомного номера, На экране отчетливо выявляются даже небольшие различия в атомном номере в пределах 0,1-0,3. Поскольку средний атомный номер большинства пород, других 35 пористых тел не превышает обычно 20, а средний атомный номер ВаСг составляет 41,26, то на экране это различие проявляется в виде четкой контрастной картины - на темном поле яркие белые пятна пор и микротрещин, заполненных солью бария. Это происходит от того, что фазы с большим средним атомным номером отражают большее количество электронов и на экране более яркие. Кроме того, при насыщении твердых тел, имеющих больший средний атомный номер, чем соли бария, темные участки, наоборот соответствуют барийсодержащей смеси, а светлые - более тяжелой матричной массе.формула изобретения Способ определения структуры пустотного пространствапористых твердых тел, включающий пропитывание пор образца рентгеноконтрастным веществом, облучение образца электронным пучком и регистрацию вторичного излучения с последующим анализом полученного изображения, о т л и ч а ю щ и й с я тем, что, с целью повышения точности и эффективности определения структуры, в качестве рентгеноконтрастного вещества используют насыщенный солью бария желатиновый коллоид при следующем содержании компонентов: 200 - 300 г ВаО 2, 2 - 3 мл жидкого мыла, 200- 250 г желатина, а пропитывание пор образца полученным веществом осуществляют кипячением в течение 10-15 мин с последующим охлаждением до образования твердого геля, при этом в качестве вторичного излучения регистрируют обратнорассеянные электроны
