Способ промазки клеем концов трубкиh; 5даш: -оiи io-v,: cnar п-; ••: гг. 1(а
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 167627
Авторы: Иванова, Колхир, Лисенков, Повалихин, Технологическое
Текст

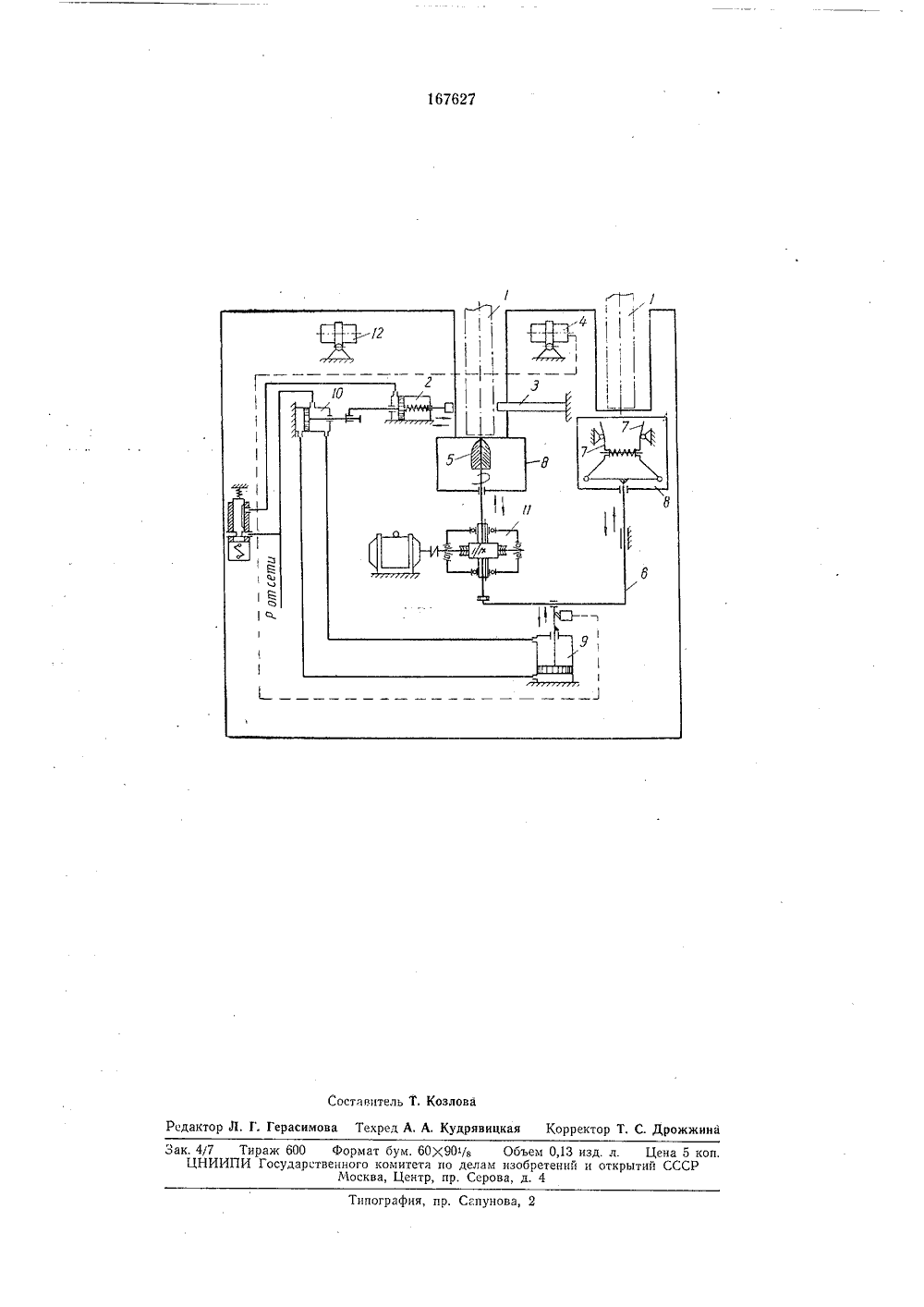

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства-Кл. 39 ас, 15 оо Заявлено 11.Х.1963 ( 860763/23-26) рисоединением заявкиПриоритетОпубликовано 18,1.1965. Бюллетень2 Государственныйомитет по делам 678.065-462 (088.8) изобретенииоткрытий СССР вания описания 13,11,196 Дата опубли Авторыизобретения А, В, Лисенко В, Повалихин, К. ф. Колхир и В, А. Иванова аявите ентральное проектно-конструкторское и технологическое бю 1 яА . 1:" .", :11 ЕА ПОСОБ ПРОМАЗКИ КЛЕЕМ ОВ ТР наружная другого с помощ и возвратно-поступательцо, б и пиноли б с лопастями помещены в ванны 8 с клее движение пневмоцилицдрап цым приводом 11, которые сигналу фотоэлемента 4, вз с источником света 12. ю вращающегося вижущегося ерша . Ерш и пиноль м ц приводятся в т 9, 10 и червячвключаются по имодействующего редмет изобретени, на. проым тоПодписная группа1 Известен способ промазкц клеем концов трубки, например велокамер, заключающийся в том, что наружную поверхность одного конца трубки и вцутрецшою - другого промазывают клеем вручную,Согласно предложенному способу свисающие с конвейера концы трубки фиксируют с помощью ццевмоцилицдра и упора, включающихся от сигнала фотоэлемента. Одновременно промазывают внутреннюю поверхность одного конца трубки и наружную другого с помощью вращающегося и возвратно-поступатель 11 о движущегося ерша и пиноли с лопастями, помещенных в ванны с клеем и приводимых в движение пцевмоцилицдрами ц червячным приводом, включающимися по сигналу фотоэлемента,Способ позволяет автоматцзцровать процесс промазки концов труб, повыгцает производительность и улучшает качество выпускаемых камер.На чертеяе цзобраяеца схема промазкц согласно данному способу,Свисающие концы трубки велока меры 1 фиксируют с помощью пцевмоццлццдра 2 ц упора 3, включающцхся от сигнала фотоэлемента 4. Одновременно промазывается внутренняя поверхность одного конца трубки 1 ц Способ промазки клеем концов трубки пример велокамеры, заключающийся в мазке наружной поверхности одного конца трубки и внутренней поверхности другого, отличающийся тем, что, с целью автоматизации процесса промазки, улучшения качества п повышения производительности, свисающие с конвейера концы трубки фиксируют с помощью пцевмоцилицдра ц упора, включаю- шихся от сигнала фотоэлемента, ц одновременно промазывают вцутреншою поверхность сдцого конца и наружную другого с помощью вращающегося и движущегося возвратцо-поступательно ерша и ппцолц с лопастями, помещенных в ванны с клеем ц приводимых в движение пневмоцилиндрами и червячн приводом, включаюшимся по сигналу фо элемецта.167627 1 1Т, Козлова Со -,дактор Л, Г. Герасимова Техред А. А, Кудрявицкая Корректор Т, С. Дрожжи ппографи Сапунова, 2 к. 4/7 Тираж 600 формат бум 60 Х 9015 Объем 0,13 изд. л. Цена 5 коп.ЦНИИПИ Государственного комитета по делам изобретений н открытий СССРосква, Центр, пр. Серова, д, 4
СмотретьЗаявка
860763
А. В. Лисенков, Н. В. Повалихин, К. Ф. Колхир, В. А. Иванова Центральное проектно конструкторское, технологическое
МПК / Метки
МПК: B05C 1/06, B05C 7/08, B29D 30/00
Метки: 5даш, io-v, гг, клеем, концов, оiи, промазки, трубкиh
Опубликовано: 01.01.1965
Код ссылки
<a href="https://patents.su/2-167627-sposob-promazki-kleem-koncov-trubkih-5dash-oii-io-v-cnar-p-gg-1a.html" target="_blank" rel="follow" title="База патентов СССР">Способ промазки клеем концов трубкиh; 5даш: -оiи io-v,: cnar п-; ••: гг. 1(а</a>
