Фазовая система программного управления с числовым вводом информации
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 167117
Автор: Портной
Текст

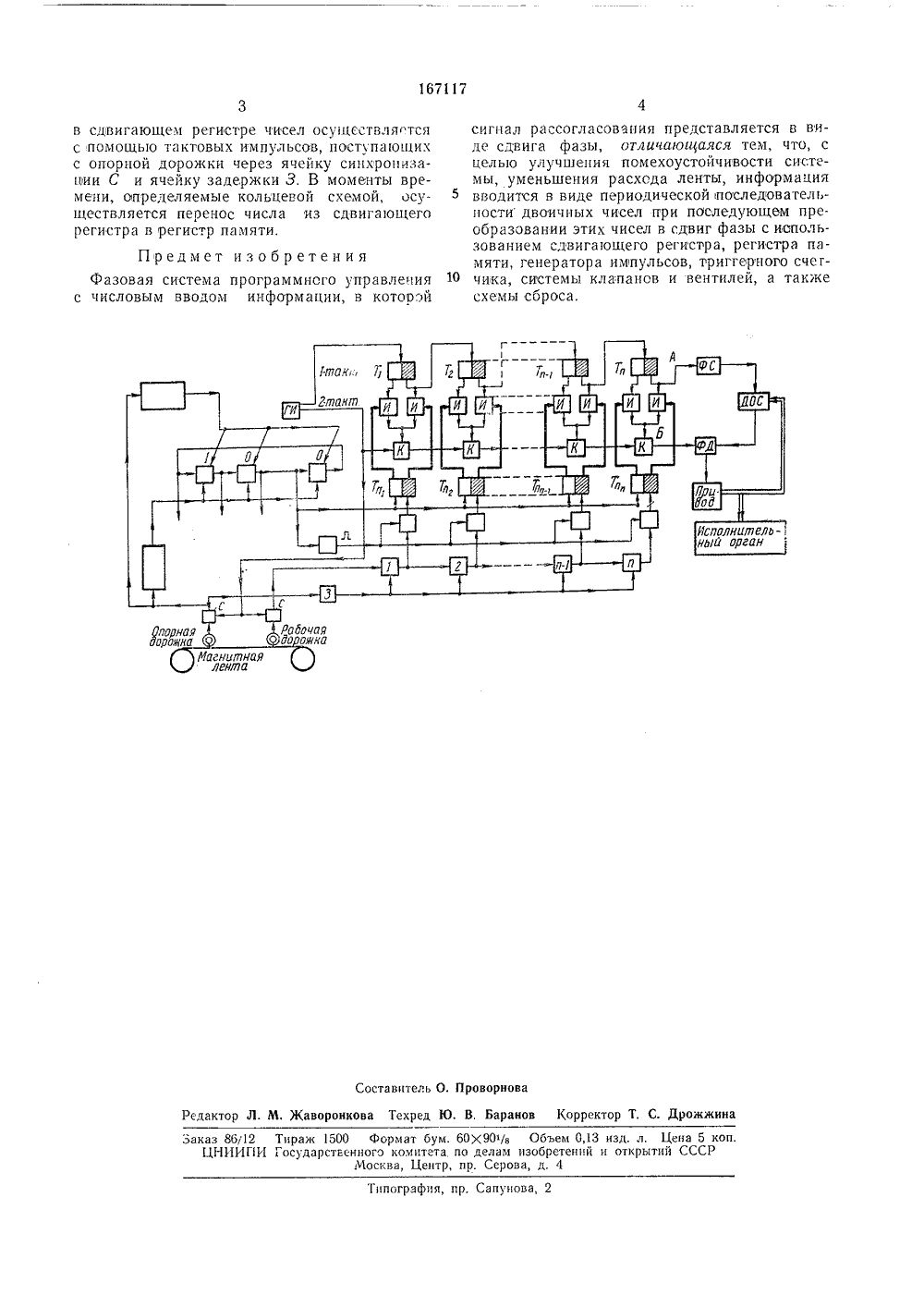

167 ИУ ОПИСАНИЕ ИЗОЬЕЕТЕНИЯ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено ЗОЛ.1963 ( 8394 ОЗ/25-8) л, 49 Ь, 5 д с присоединением заявкиГосударственный омитет по делам изобретений и открытий СССРАвторизобретения Л. С,По 3 аявител ФАЗОВАЯ СИСТЕМА ПРОГРАММНОГО УПРАВЛЕН С ЧИСЛОВЫМ ВВОДОМ ИНФОРМАЦИИ 2 Подпасная группа99 Известны системы программного управления положением и перемещением исполнительных органов металлорежущих станков фазового типа с числовым вводом информации.Описываемая система отличается от известных тем, что информация вводится в виде периодической последовательности двоичных чисел при последующем преобразовании этих чисел в сдвиг фазы с использованием сдвигаю- щего регистра, регистра памяти, генератора 10 импульсов, триггерного счетчика, системы клапанов и вентилей, а также схемы сброса, которая устанавливает кольцевую схему в исходное положение в момент прихода маркерного импульса. 15Кроме того, система имеет возможность производить запись команд для всех исполнительных органов на одной дорожке магнит. ной ленты, Приводится вариант многодорожечной записи с расположением чисел попе рек магнитной ленты и одновременным вводом всех разрядов числа через промежуточную память в регистр памяти при приходе соответствующего импульса от опорной дорожки.Предлагаемая система обладает лучшей по мехоустойчивостью, чем существующие, в ней уменьшается расход ленты и имеется возможность применять в качестве вводных устройств узкопленочные магнитофоны,На чертеже изображена схема фазовой си стемы программного управления с числовым вводом информации. Текущее значение каждой координаты задается гг-разрядным двоичным числом, которос хранится в регистре памяти, выполненном на триггерах Тн, - Та. Зто число преобразуется в сдвиг фазы между двумя последовательностями импульсов на выходах А и Б.Для преобразования числа в сдвиг фазы применена схема, состоящая из двухтактного генератора импульсов ГИ, счетчика на триггерах Т, - Т, выходные импульсы которых через элементы И поступают на клапаны К.Из последовательности импульсов па выходе А формируется по схеме ФС синусоидальное напряжение, питающее фазовый датчик обратной связи ДОС, выходной сигнал которого в фазовом дискриминаторе ФД сравнивается по фазе с последовательностью импульсов с выхода Б. Сигнал рассогласования с дискриминатора ФД поступает на управление исполнительным органом, Информация на непрерывно движущейся магнитной ленте записана па рабочей дорожке. Опорная дорожка с записью непрерывной последовательности импульсов предназначена для определения начала и конца каждого двоичного числа, записанного на рабочей дорожке, и синхронизации ввода этих чисел.Импульсы, считываемые с рабочей дорожки, синхронизируются в ячейках с импульсами второго такта генератора ГИ и поступают на вход гг-разрядного сдвигающего регистра, выполненного на ячейках 1 - и. Продвижение167117 Составитель О. ПроворноваРедактор Л. М, Жаворонкова Техред Ю. В, Баранов Корректор Т, С. Дрожжнна Баказ 86/12 Тираж 1500 Формат бум. 60 Х 901/8 Объем 0,13 изд, л, Цена 5 коп. ЦНИИГИ Государственного комитета по делам изобретен 1 й и открытий СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2 в сдвигающем регистре чисел осуществляется с помощью тактовых импульсов, поступающих с опорной дорожки через ячейку синхронизапии С и ячейку задержки 3, В моменты времени, определяемые кольцевой схемой, осуществляется перенос числа из сдвигающего регистра в регистр памяти. Предмет изобретения Фазовая система программного управленияс числовым вводом информации, в которой сигнал рассогласования представляется в виде сдвига фазы, отличающаяся тем, что, с целью улучшения помехоустойчивости системы, уменьшения расхода ленты, информация вводится в виде периодической последовательности двоичных чисел при последующем преобразовании этих чисел в сдвиг фазы с использованием сдвигающего регистра, регистра памяти, генератора импульсов, триггерного счег чика, системы клапанов и вентилей, а такжесхемы сброса.
СмотретьЗаявка
839403
Л. С. Портной
МПК / Метки
МПК: G05B 19/16, G05B 19/33
Метки: вводом, информации, программного, фазовая, числовым
Опубликовано: 01.01.1964
Код ссылки
<a href="https://patents.su/2-167117-fazovaya-sistema-programmnogo-upravleniya-s-chislovym-vvodom-informacii.html" target="_blank" rel="follow" title="База патентов СССР">Фазовая система программного управления с числовым вводом информации</a>
