Силовой цилиндр с аккумулятором энергии

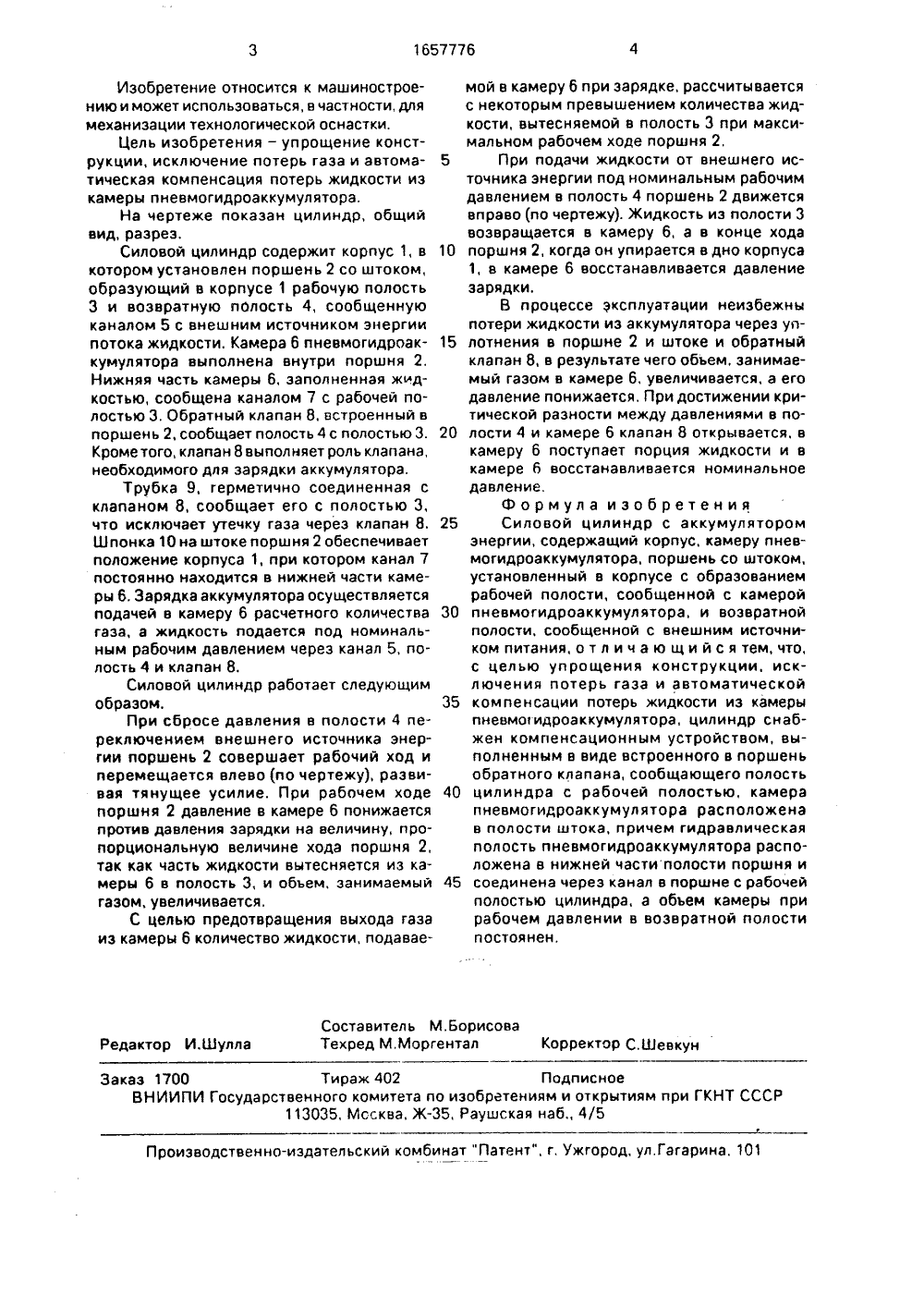

СОЮЗ СОВЕТСКИХСОЦИАЛ ИСТИЧЕ СКИХРЕСПУБЛИКЫ, 165777651)5 Г 15 В 15/00 ПИСАНИЕ ИЗОБРЕ 0 б ГОСУДАРСТВЕННЫЙ КОМИЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Изобретение м.б, использовано для механизации технологической оснастки, Цельизобретения - упрощение конструкции силового цилиндра, исключение потерь газа и автоматическая компенсация потерь жидкости из камеры пневмогидроаккумулятора (ПГА). Поршень 2 со штоком установлен в корпусе 1 с образованием рабочей полости (П) 3, сообщенной с камерой 6 ПГА, л возвратной П 4, сообщенной с внешним источником питания. Компенсационное устройство выполнено в виде встроенного в поршень 2 обратного клапана 8, сообщающего П 4 с П 3. Камера 6 расположена в П штока. Гидравлическая П ПГА расположена в нижней части П поршня 2 и соединена через канал 7 с П 3. Объем камеры 6 при рабочем давлении в П 4 постоянен, 1 ил.1657776 Составитель М,БорисоваТехред М,Моргентал Корректор С,Шевкун Редактор И.Шулла Заказ 1700 Тираж 402 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Мссквэ. Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к машиностроению и может использоваться, в частности, для механизации технологической оснастки.Цель изобретения - упрощение конструкции, исключение потерь газа и автоматическая компенсация потерь жидкости из камеры пневмогидроаккумулятора,На чертеже показан цилиндр, общий вид, разрез.Силовой цилиндр содержит корпус 1, в котором установлен поршень 2 со штоком, образующий в корпусе 1 рабочую полость 3 и возвратную полость 4, сообщенную каналом 5 с внешним источником энергии потока жидкости. Камера 6 пневмогидроаккумулятора выполнена внутри поршня 2, Нижняя часть камеры 6, заполненная жидкостью, сообщена каналом 7 с рабочей полостью 3, Обратный клапан 8, встроенный в поршень 2, сообщает полость 4 с полостью 3. Кроме того, клапан 8 выполняет роль клапана, необходимого для зарядки аккумулятора.Трубка 9, герметично соединенная с клапаном 8, сообщает его с полостью 3, что исключает утечку газа через клапан 8. Шпонка 10 на штоке поршня 2 обеспечивает положение корпуса 1, при котором канал 7 постоянно находится в нижней части камеры 6. Зарядка аккумулятора осуществляется подачей в камеру 6 расчетного количества газа, а жидкость подается под номинальным рабочим давлением через канал 5, полость 4 и клапан 8.Силовой цилиндр работает следующим образом.При сбросе давления в полости 4 переключением внешнего источника энергии поршень 2 совершает рабочий ход и перемещается влево (по чертежу), развивая тянущее усилие. При рабочем ходе поршня 2 давление в камере 6 понижается против давления зарядки на величину, пропорциональную величине хода поршня 2, так как часть жидкости вытесняется из камеры 6 в полость 3, и объем, занимаемый газом, увеличивается.С целью предотвращения выхода газа из камеры 6 количество жидкости, подаваемой в камеру 6 при зарядке, рассчитывается с некоторым превышением количества жидкости, вытесняемой в полость 3 при максимальном рабочем ходе поршня 2.5 При подачи жидкости от внешнего источника энергии под номинальным рабочим давлением в полость 4 поршень 2 движется вправо (по чертежу). Жидкость из полости 3 возвращается в камеру 6, а в конце хода 10 поршня 2, когда он упирается в дно корпуса1, в камере 6 восстанавливается давление зарядки.В процессе Эксплуатации неизбежныпотери жидкости из аккумулятора через уп лотнения в поршне 2 и штоке и обратныйклапан 8, в результате чего объем, занимаемый газом в камере 6, увеличивается, а его давление понижается, При достижении критической разности между давлениями в по лости 4 и камере 6 клапан 8 открывается, вкамеру 6 поступает порция жидкости и в камере 6 восстанавливается номинальное давление.Формула изобретения 25 Силовой цилиндр с аккумуляторомэнергии, содержащий корпус, камеру пневмогидроаккумулятора, поршень со штоком, установленный в корпусе с образованием рабочей полости, сообщенной с камерой 30 пневмогидроаккумулятора, и возвратнойполости, сообщенной с внешним источником питания, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции, исключения потерь газа и автоматической 35 компенсации потерь жидкости из камерыпневмо идроаккумуляторэ, цилиндр снабжен компенсационным устройством, выполненным в виде встроенного в поршень обратного клапана, сообщающего полость 40 цилиндра с рабочей полостью, камерапневмогидроаккумулятора расположена в полости штока, причем гидравлическая полость пневмогидроаккумулятора расположена в нижней части полости поршня и 45 соединена через канал в поршне с рабочейполостью цилиндра, а объем камеры при рабочем давлении в возвратной полости постоянен.
