Способ определения перетечек газа из нагнетательной камеры во всасывающую через рабочую камеру винтовой машины
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

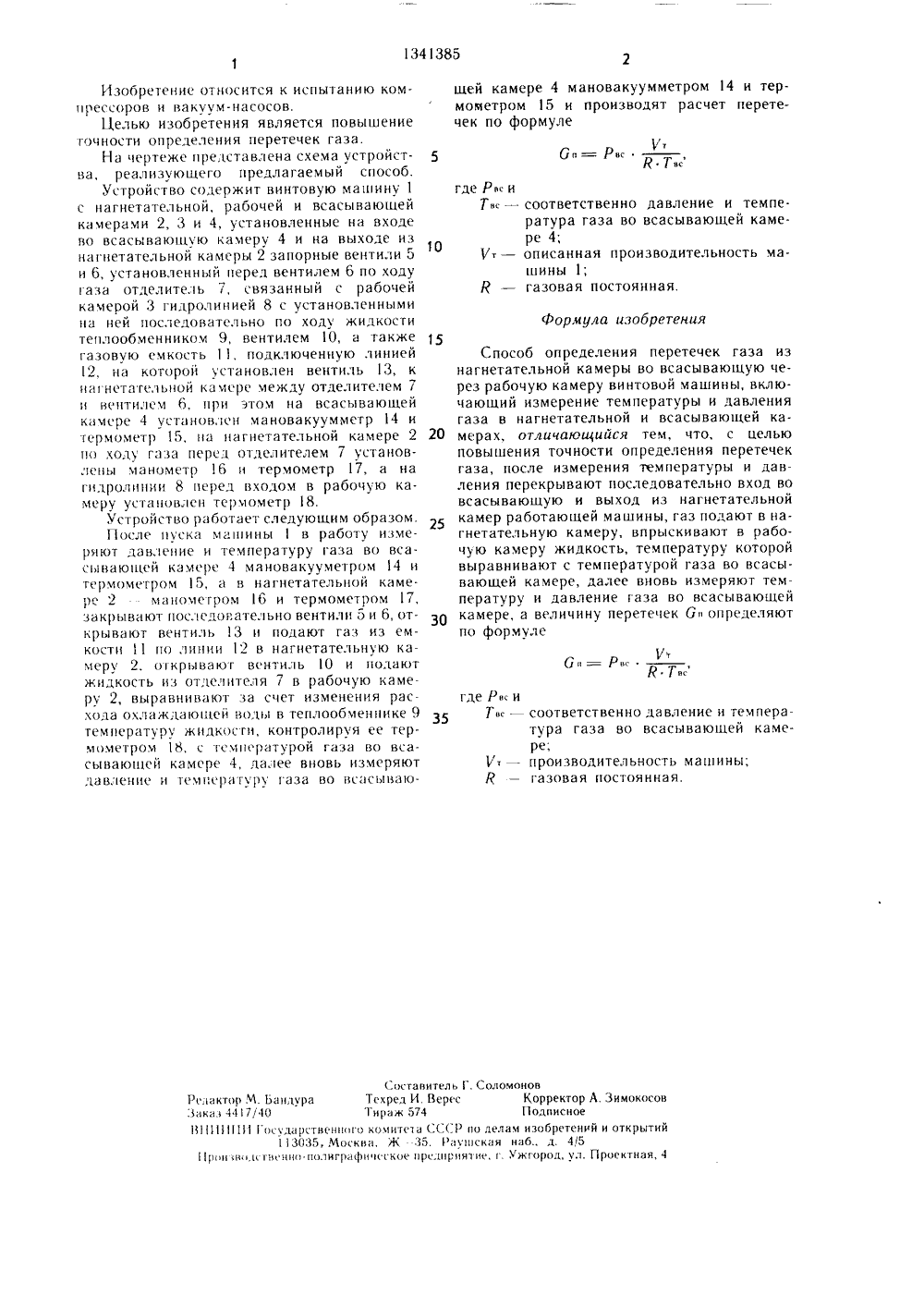

И ГОСУДАРСТВЕННЫИ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ ОПИСАНИЕ ИЗОБ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) СПОСОБ ОПРЕДЕЛЕНИЯ ПЕРЕТЕЧЕК ГАЗА ИЗ НАГНЕТАТЕЛЬНОЙ КАМЕРЫ ВО ВСАСЪВАЮЩУЮ ЧЕРЕЗ РАБОЧУЮ КАМЕРУ ВИНТОВОЙ МАШИНЫ(57) Изобретение относится к испытаниюкомпрессоров и вакуум-насосов и позволяетповысить точность определения перетечек газа из нагнетательной камеры (НК) во всасывающую камеру (ВК) через рабочую камеру. После пуска машины 1 измряют давление и т-ру газа во ВК 4 и в НК 2 и з;- крывают последовательно вентили 5 и 6, кр- крывая вход во ВК 4 и выход из НК 2. Открывают вентиль 13 и подант газ измкги 11 во ВК 4. Открывают вентиль 1 О и виры- кивают в рабочую камерх 3 жидкоть из отделителя 7. За счет измпция р;ход; охлаждающей воды в теплопмниик ) выравнивают т-ру жидкости т-рой аз; в ВК 4. Далее вновь измеряют д;влни 7, и т-ру Т- газа во ВК 4 и произодя р; перетечек по формуле 6=71 /(7 7 ), где 1,-описанная производит,ын гь м;шины 1; 7 с газовая потоянная 1 и,.т т -Фор,кула изобретения 176= Р.7 хТес где Рве и Т- -Составитель Г. СоломоновРедактор М. Ьандура Техред И, Верес Корректор А. ЗимокосовЗаказ 4417/40 Тираж 574 Подписное1111111 П 11 Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж 35. Раушская наб., д. 4/51 рои полста нно.полиграфиями ское прсдпрнят ие, г Ужгород, ул. Проектная, 4 Изобретение относится к испытанию компрессоров и вакуум-насосов.Целью изобретения является повышение точности определения перетечек газа.На чертеже представлена схема устройст ва, реа.пизующего предлагаемый способ.Устройство содержит винтовую машину 1 с нагнетательной, рабочей и всасывающей камерами 2, 3 и 4, установленные на входе во всасывающую камеру 4 и на выходе из нагнетательной камеры 2 запорные вентили 5 и 6, установленный перел вентилем 6 по ходу газа отделитель 7, связанный с рабочей камерой 3 гидролинией 8 с установленными на ней последовательно по ходу жидкости теплообменником 9, вентилем 1 О, д также газовую емкость 11, подключенную линией 12, нд которой установлен вентиль 13, к нагнетательной камере между отделителем 7 и вентилем 6, при этом на всасывающей камере 4 установлен мановакуумметр 14 и термометр 15, нд нагнетательной камере 2 20 по холу гдзд перел отлелителем 7 установлены манометр 16 и термометр 17, а на гилролинии 8 перед входом в рабочую камеру установлен термометр 18.Устройство работает следующим образом.После пуска машины 1 в работу измеряют давление и температуру газа во всасывающсй камере 4 мановакууметром 14 и термометром 15, д в нагнетательной камере 2 - манометром 16 и термометром 7, закрывают последогдтельно венти.чи 5 и 6, открывают вентиль 13 и подают газ из емкости 1 по линии 12 в нагнетательную камеру 2, открывают вентиль 10 и полают жидкость из отлелителя 7 в рабочую камеру 2, выравнивают за счет изменения расхода охлаждающей волы в теплообменнике 9 температуру жидкости, контролируя ее термометром 18, с гсмпературой газа во всасывающей камере 4, далее вновь измеряют лавление и температуру газа во всдсывдющей камере 4 мановакуумметром 14 и термометром 15 и производят расчет перетечек по формуле соответственно давление и температура газа во всасывающей камере 4;описанная производительность машины 1;газовая постоянная. Способ определения перетечек газа из нагнетательной камеры во всасывающую через рабочую камеру винтовой машины, включающий измерение температуры и давления газа в нагнетательной и всасывающей камерах, отличающийся тем, что, с целью повышения точности определения перетечек газа, после измерения температуры и давления перекрывают последовательно вход во всасывающую и выход из нагнетательной камер работающей машины, газ подают в нагнетательную камеру, впрыскивают в рабочую камеру жидкость, температуру которой выравнивают с температурой газа во всасывающей камере, далее вновь измеряют температуру и давление газа во всасывающей камере, а величину перетечек 6 определяют по формуле соответственно давление и температура газа во всасывающей камере;производительность машины;газовая постоянная.
