Номер патента: 157769
Текст

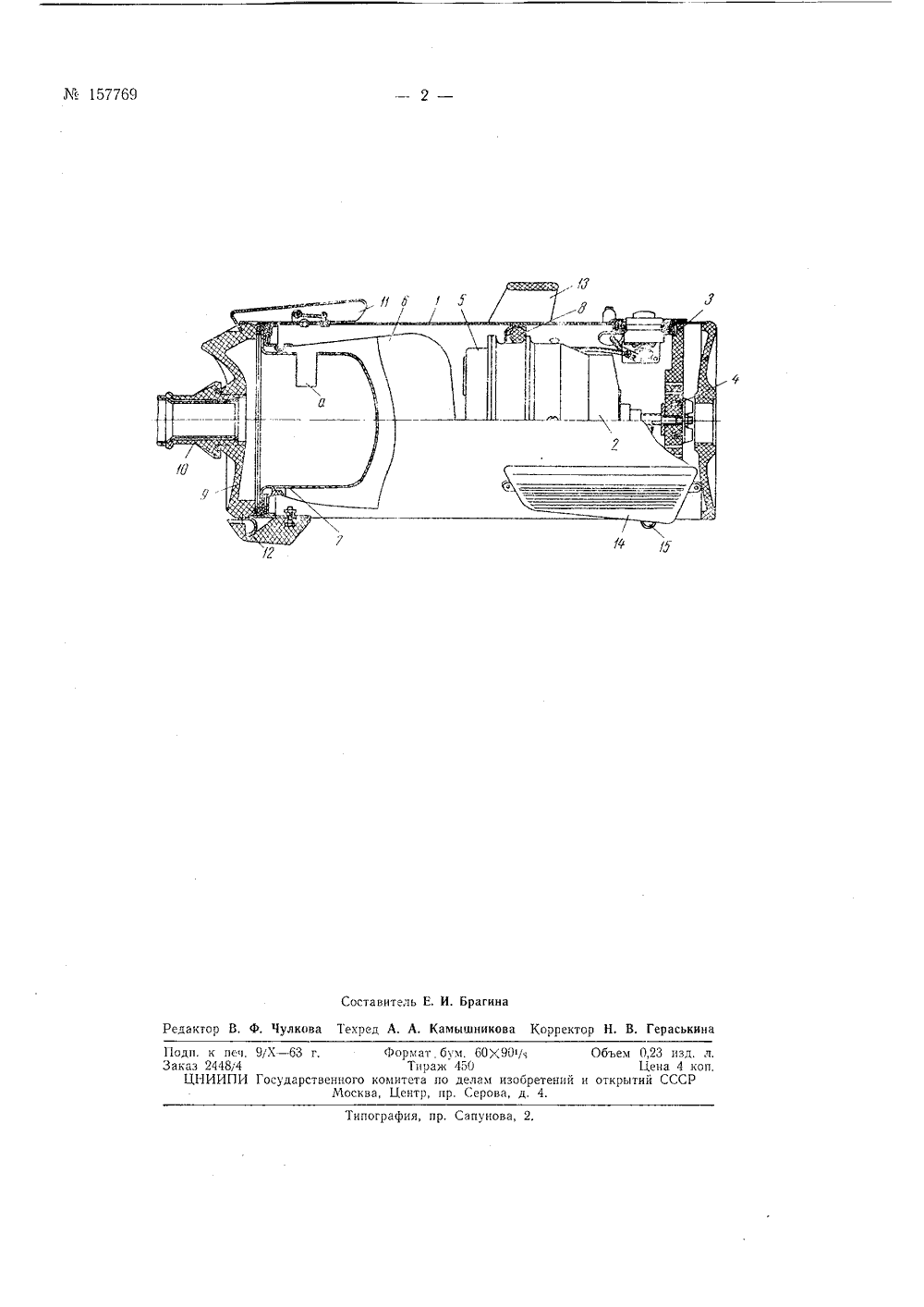

Известен бытовой горизонтальный пвключающий смонтированные в корпустродвигагель, воздуходувку, фильтр ини 1 ельное кольцо.Предлагаемый пылесос повышает,в:ость очистки возлуха. Его отли.лючается в том, что фильтр снабженложепным внутри него хеталли чески:сборником, имеющим огверстия длянозлуха в матерчатый фильтр, с цельюдующей очистки от мелкой пыли.На фиг. 1 показана схема бытовогзонтального пылесоса,ылесос, е элек- уплотэффекие запыл твол посл го Пылесос включает смонтированные в корпусе 1 электродвигатель 2, снижение шума которого обеспечиваегся резиновым амортизатором 3, укрепленным на кронштейне 4, воздуходувку 5, фильтр б, снабженный расположенным внутри него пылесборником 7, который имеет отверстие а для отвола воздуха, и уплотнительное кольцо 8. Колпак 9, соелиняюший шланг 10 с пылесосог и обеспечивающий креплечне в корпусе 1 пылесборника 7, присоединен к корпусу при пооши замка 11 и хомутного устройства 12. Пылесос снабжен поперечной ручкой 13 и крепящимися при помощи ооечаек 14 задними колесами 15.1 ред мет изобретен Бытовой гориющий сонтцровгатель, возлухоное кольцо, о т зоцтальный пылесос, включианные в корпусе электролвиЛувку, фильтр и уплотнительлцчающийся тем, что, с я эффективности очистки возабжен расположенным внутри кнм пылесборнпком, имеюлля отвода воздуха,целью повышенмха, фильтр сннего металличес им отверстия Работает бытовой горизонтальный пылесос слелующим образом.После включения пылесоса в электросеть вентилятор э ектролвигателя 2 прнхолцт во вращение. В результате этого создается разрежение внутри пьлесоса. Возлух с засасываемой п льо через шланг 10 попалает в пылесборник гле, примерно, 7 О" пыли оседает, а часть уцосцтся з фильтр 6. Загрязцецныц возлух в фильтре окончательно очищается, затем прохолнт через электродвигатель 2, попутно охлаждая его, и выбрасывается наружу. Переносят пылесос с помощью поперечной ручки 13, а передвигают его по полу за шланг 10, перетаскивая на двух задних колесах 15.Составитель Е. И. БрагинаРедактоо В. Ф. Чулкова Техред А. А, Камыщникова Корректор Н. В. ГераськинаПоди. к печ, 9/Х - бЗ г. Формат. бум, 60 Х 901/ Объем 0,23 изд, л.Заказ 2448,4 Тираж 450 Цена 4 коп.ЦНИИПИ Государственного комитета по делам изобретений и открытий СССРМосква, Центр, пр. Серова, д. 4.Типография, пр. Сапунова, 2,
СмотретьЗаявка
802703
МПК / Метки
Метки: 157769
Опубликовано: 01.01.1963
