Крепление для сочленения концов шлангов, рукавов и т. п.
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 78776
Автор: Кабанов
Текст

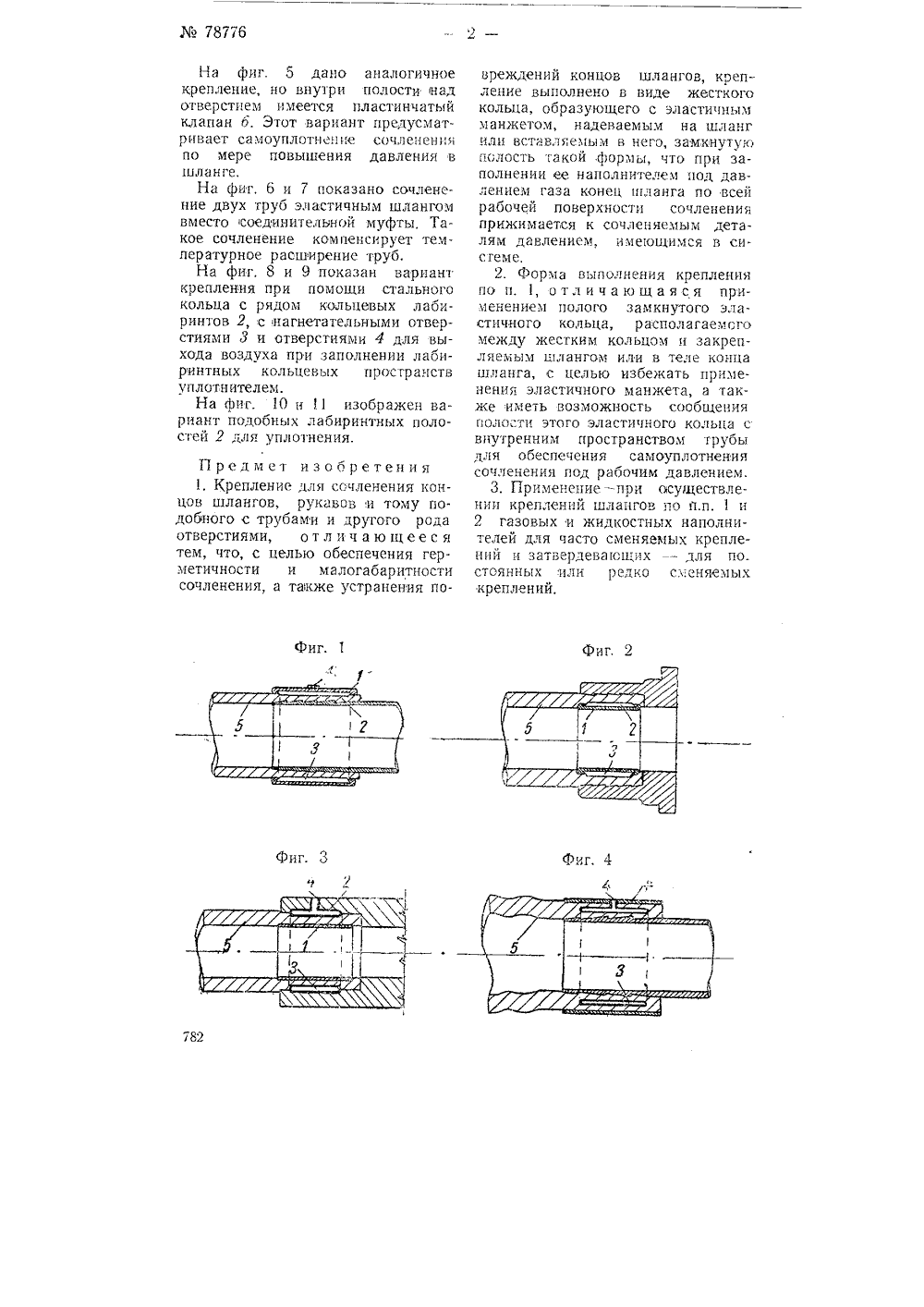

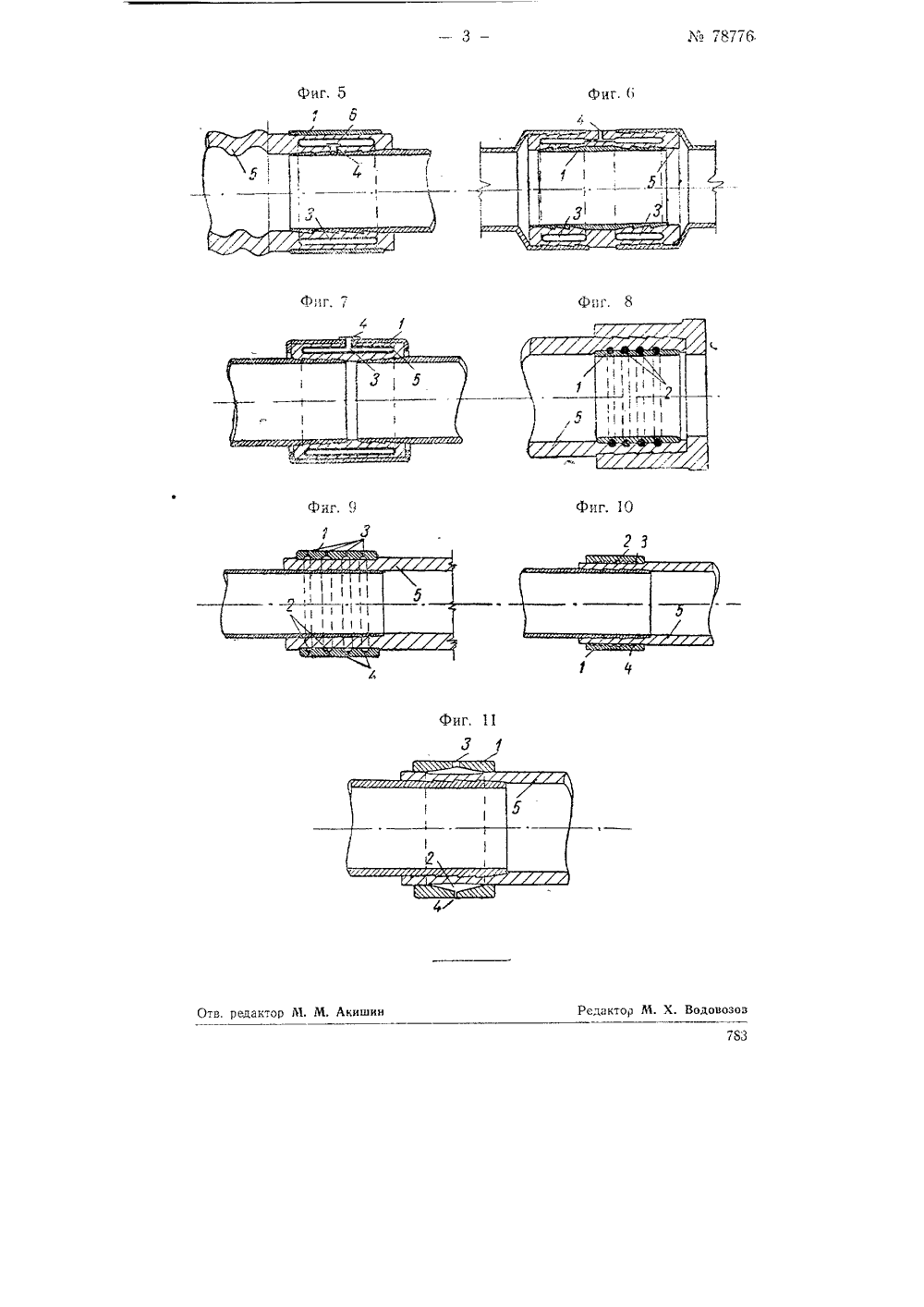

М 78776 СССР Класс 471, 17 а,ИСАНИЕ ИЗОБРЕТЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Кабанов НГО ЕПЛЕНИЕ ДЛЯ СОЧЛЕНЕНИЯ КОНЦОРУКАВОВ и Т, П. Заявлено 7 февраля 1949 года в Комитет по изобретениям и отк при Совете Министров СССР за Ме 391266 Опу;бликовано 30 ноября 1949 года ан ол 78 Изобретение относи обам герметического пр ия концов шлангов к труб убкам, фланцам и т, п.Известны способы присоединения шлангов к трубам при помощи стяжных хомутов или навивки на конец шланга проволоки, которой шланг прижимается к присоединяемой трубе.В предложенном креплении исключается обматывание конца шланга проволокой и стягивание его специальными хомутами, а применяется тонкостенное (например, стальное) кольцо, герметично сочлененное с эластичным манжетом, которое надевается на конец присоединяемого шланга или вставляется внутрь ето, При этом между кольцом и манжетом предусматривается образование полости.Когда кольцо надевается на шланг, эластичный манжет располагается внутри кольца над шлангом, а когда кольцо вставляется внутрь шланга, эластичный манжет располагается над кольцом под шлангом. Образованная полость между кольцом и манжетом сообщается отверстием с внешней средой или с внутритрубным простр ством шланга, Эта полость зап няется под давлением газа жидкостью или затвердевающим при нормальной температуре (около 20 С) веществом (гипс, цемент), от чего конец шланга прижимается к присоединяемой трубе илп к стенкам отверстия во фланце. Чем выше давление, под которым вводится в полость уплотняющее вещество, тем сильнее прижимается шланг и тем герметичнее и прочнее будет соединение.На фиг. 1 - 11 приводится одиннадцать различных способов крепления по указанному принципу.На фиг. 1 показано внешнее (на трубе), а на фиг. 2 внутреннее (в отверстии) крепление шланга 5 стальным кольцом 1 и мажетом 2 (показан несколько утолщенной линией), между которыми образована полость 3, сообщающаяся с внеш 1 тим пространством отверстием 4 для заполнения уплотняющим наполнителем. На фиг. 3 - второй вариант крепления с кольцом внутри шланга.На фиг, 4 показано крепление гофрированного шланга, у которого полость 3 заключена внутри конца шланга, В этом случае необходимость в эластичном манжете отпадает.78776 Фиг. 2 Фиг. 1 Фиг г. 3 На фиг. 5 дано аналогичное крепление, но внутри полости над отверстием имеется пластинчатый клапан б. Этот вариант предусматривает самоуплотнеиие сочленения по мере повышения давления в шланге,На фиг. 6 и 7 показано сочленение двух труб эластичным шлангом вместо соединительной муфты, Такое сочленение компенсирует температурное расширение труб.На фиг, 8 и 9 показан вариант крепления при помощи стального кольца с рядом кольцевых лабиринтов 2, с нагнетательными отверстиями 3 и отверстиями 4 для выхода воздуха при заполнении лабиринтных кольцевых просгранств уплотнителем.На фиг. 10 и1 изобр ажен вариант подобных лаоиринтных полостей 2 для уплотнения. Предмет изобретения 1. Крепление для сочленения концов шлангов, рукавов и тому подобного с трубами и другого рода отверстиями, от л и ч а ю щее с я тем, что, с целью обеспечения герметичности и малогабаритности сочленения, а та 1 кже устранения повреждений концов шлангов, крепление выполнено в виде жесткого кольца, образующего с эластичным манжетом, надеваемым на шланг или вставляемым в него, замкнутую полость такой формы, что при заполнении ее наполнителем под давлением газа конец шланга по всей рабочей поверхности сочленения прижимается к сочленяемым деталям давлением, имеющимся в сис геме.2. Форма выполнения крепления по и. 1, о т л и ч а ю щ а я с я применением полого замкнутого эластичного кольца, располагаемсго между жестким кольцом и закрепляемым шлангом или в теле конца шланга, с целью избежать применения эластичного манжета, а также иметь возможность сообщения полости этого эластичного кольца с внутренним пространством трубы для обеспечения самоуплотнения сочленения под рабочим давлением.3. Применение -при осуществлении креплений шлангов по п.п. 1 и 2 газовых и жидкостных наполнителей для часто сменяемых креплений и затвердевающих - для по. стоянных или редко сменяемыхкреплений.
СмотретьЗаявка
391266, 07.02.1949
Кабанов Д. Д
МПК / Метки
МПК: F16L 33/24
Метки: концов, крепление, рукавов, сочленения, шлангов
Опубликовано: 01.01.1949
