Способ получения ванадийсодержащего шлака

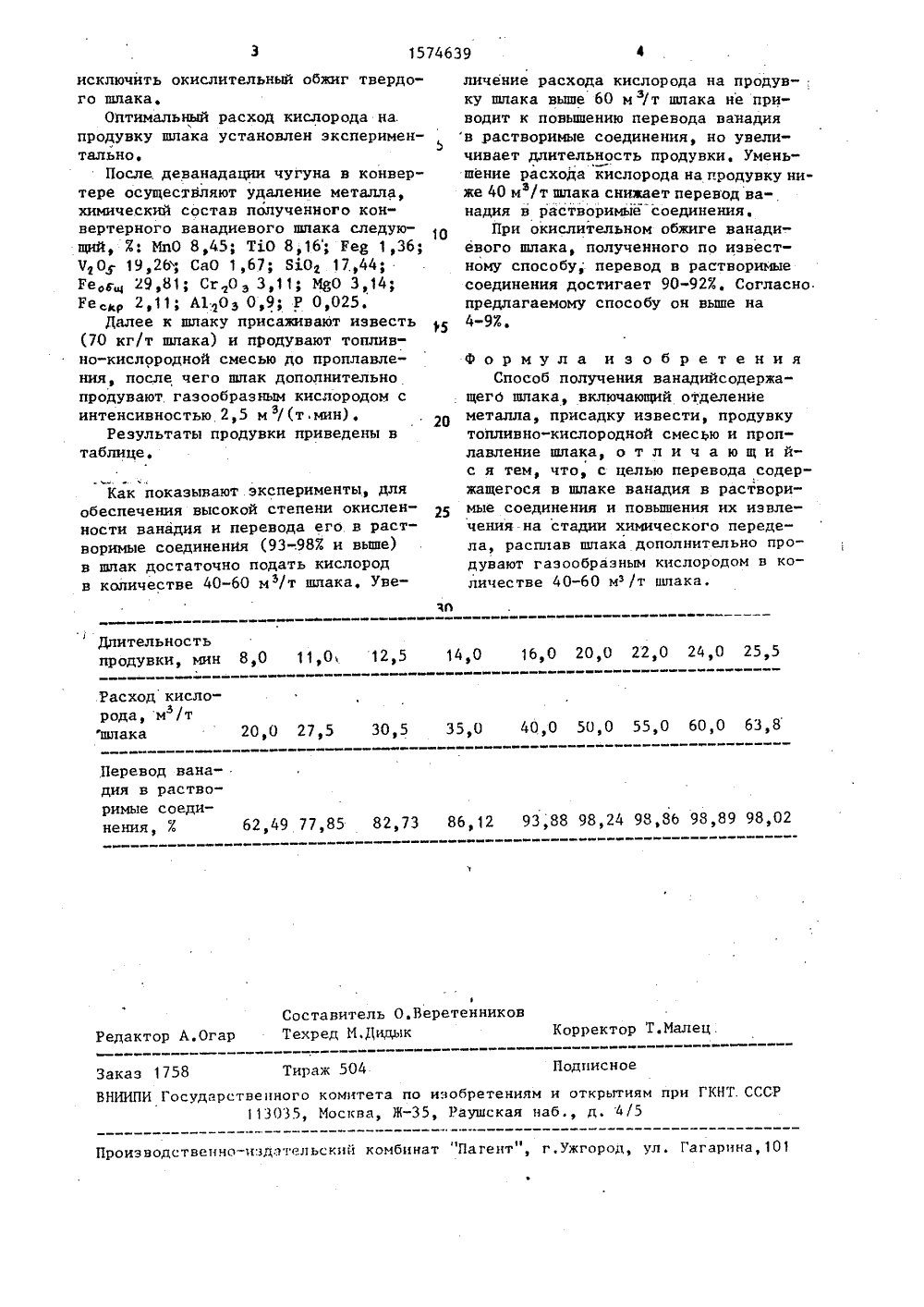

СОЮЭ аЕЕТСКИХШиЛЮИ ИСЮКРЕСПУБЛИН 9 801)У С 21 С 5/36 БРЕТЕНИЯ ТВУ АНИЕ ИЗ видетельство СССРС 21 С 5/ОЬ, 1968,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЭОБРЕТЕНИЯМ И ОТНРЫТИЯПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТ(53) 669.1 ЬЯ(088,8)156) Смирнов Л.А., Дерябин Ю.АФилиппенков А.А. и др. Производствои использование ванадиевых шлаков.М,; Металлургия, 1985, с. 62-67,71-72.Авторское сУ 271540, кл,Изобретение относится к черной металлургии, в частности к .способам получения ванадийсодержащего шлака для переработки его в техническую пятиокись ванадия преимущественно кислотной обработкой.Цель изобретения - перевод содержащегося в шлаке ванадия в растворимые соединения и повышение их извлечения на стадии химического передела,Согласно предлагаемому способу расплав шлака после отделения металла, присадки извести, продувки топливно-кислородной смесью и проплавления дополнительно продувают газообразным кислородом с расходом 40- 60 м/т шлака.(54) СПОСОБ ПОЛУЧЕНИЯ ВАНАДИЙСОДЕРЖАЩЕГО ШЛАКА(57) Изобретение относится к черной металлургии, в частности к получению ванадийсодержащего шлака для переработки его в техническую пятиокись ванадия преимущественно кислотной обработкой. Цель изобретения - перевод содержащегося в нем ванадия в растворимые соединения и повышение их извлечения на стадии химического передела. Предложено после сплавления исходного шлака с известью дополнительно продувать его кислородом с расходом 40-60 м /т шлака, Продувказжидкого шлака кислородом обеспечивает перевод ванадия в растворимые фор- ф мы на 94-994 вместо 90-927. лри окисли- фу тельном обжиге шлака в твердом состоя- Ъф фнии. 1 табл. С: Ванадийсодержащий шлак после сплавления в конвертере с известью обычно охлаждается, иэмельчается и подвергается окислительному обжигу во вращакяцихся печах с целью перевода соединений ванадия с кислородом и трехвалентной формы в водорастворимую пятивалентную. После сплавления с известью при общем содержании оксидов ванадия в шлаке, например, на уровне 204 трехвалентная форма составляет 14 Х.Предлагаемый способ получения ванадийсодержащего шпака за счет допол нительной кислородной продувки позволяет перевести в пятивалентную фор му свыше 984 оксидов ванадия, т,еКак показывают. эксперименты, для обеспечения высокой степени окисленности ванадия и перевода его в растворимые соединения (93-.98% и вьппе) в шпак достаточно подать кислород в количестве 40-60 мэ/т шлака, УвеДлительностьпродувки, мин 8,0 11,0 12,5 14,0 16,0 20,0 22,0 24,0 25,5 Расход кислорода, м/т шлака 20 еО 27 в 5 30 е 5 35 эО 40 эО 50,0 55,0 60,0 63,8 Перевод ванадия в растворимые соединения, % 62,49 77,85 82,73 86,12 93,88 98,24 98,86 98,89 98,02 Составитель О,ВеретенниковТехред М.Дидык Корректор Т.Малец. Редактор А.Огар Тираж 504 Подписное Заказ 1758 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ. СССР 13035, Мосина, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г,Ужгород, ул. Гагарина,10 исключить окислительный обжиг твердого шпака.Оптимальный расход кислорода на.продувку шлака установлен экспериментально,После. деванадации чугуна в конвертере осуществляют удаление металла,химический состав полученного конвертерного ванадиевого шлака следующий, %; МпО 8,45; ТьО 8,16; Рея 1,36;Ч О 19,26; СаО 1,67; 810 1744;Рещ 29,81; Сг О з 3,11 М 80 3,14;Рессор 211 А 10 э 0,9; Р 0,025,Далее к шлаку присаживают известь(70 кг/т шлака) и продувают топливно-кислородной смесью до проплавления, после чего шпак дополнительнопродувают газообразным кислородом синтенсивностью 2,5 м /(т мин).Результаты продувки приведены втаблице. личение расхода кислорода на продувку шпака выше 60 м з/т шпака не приводит к повышению перевода ванадия в растворимые соединения, но увеличивает длительность продувки, Уменьшение расхода кислорода на продувку ниже 40 м /т шлака снижает перевод ва 3надия в растворимйе соединения,При окислительном обжиге ванадиевого шлака, полученного по известному способу; перевод в растворимые соединения достигает 90-92%, Согласно предлагаемому способу он вьппе на 4-9%. Формула изобретенияСпособ получения ванадийсодержащего шлака, включающий отделение металла, присадку извести, продувку топливно-кислородной смесью и проплавление шпака, о т л и ч а ю щ и йс я тем, что, с целью перевода содержащегося в шлаке ванадия в растворимые соединения н повьппения их извлечения на стадии химического передела, расплав шлака дополнительно продувают газообразным кислородом в количестве 40-60 м/т шлака.
