Номер патента: 157085
Текст

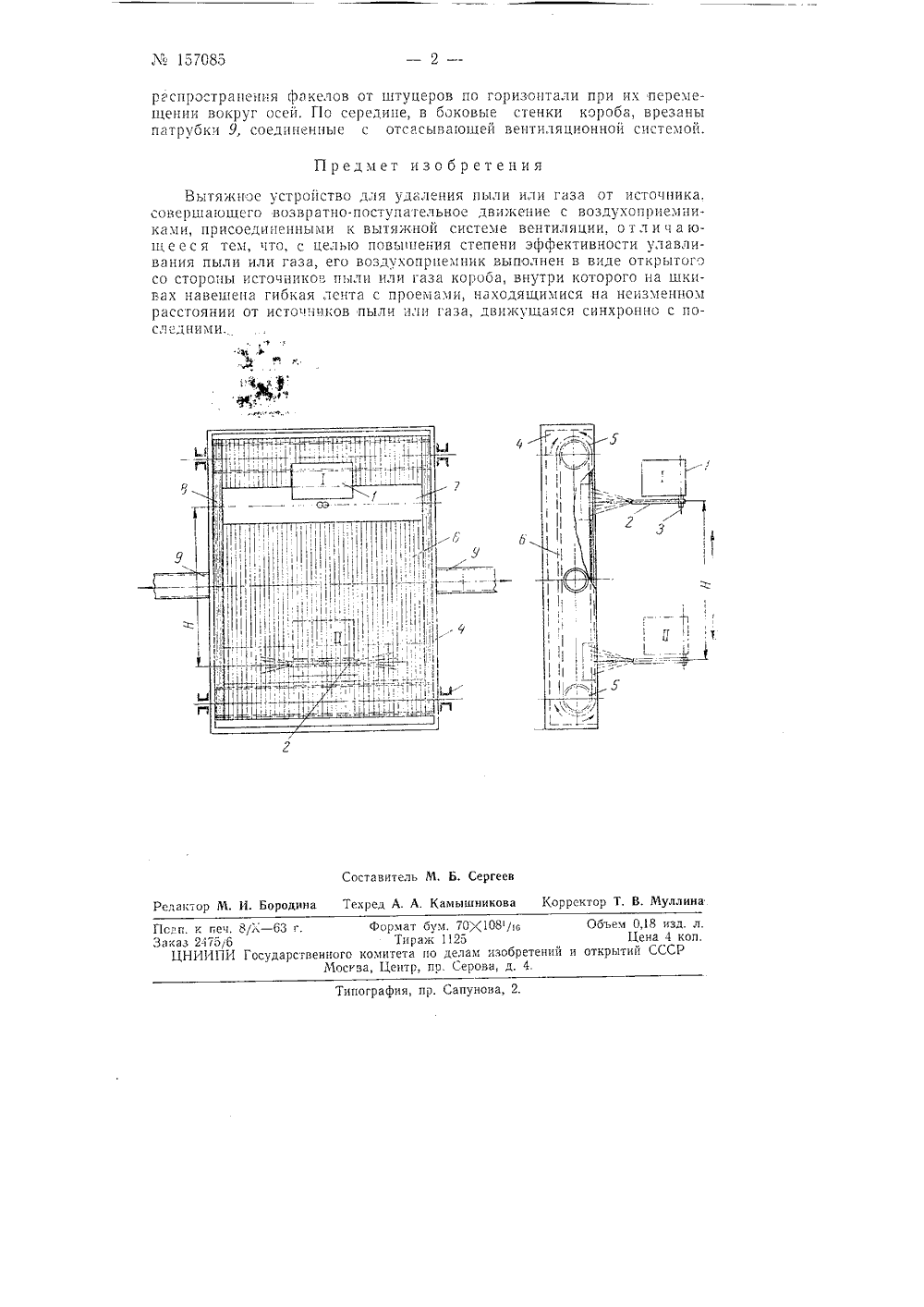

:Класс Г 241; 360, 4 з,; Лъ 157085 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ фЯщя л 1+ 64 Ьз -., 7 Лодписния грппа Л 10 г 5 Рс ". 3 1ч И. Г. Локшин ВЪТЯЖНОЕ УСТРОЙСТВО Заявлено 15 гиарта 9 б 2 г. за Х 1) 770121:29-14 в Кои:тот по де.тани изобретений и открытии при Совете .Чии 1 стров СССРОпубл)ковано в Б 1 оллетеие изобретений и товарных знановъ ЪЪ 17 за 1 с 163 г,Изобретение относится к вытяжным вентиляционным устройствам для удаления пыли или газа от их источника, совершающего в процессе работы возвратно-поступательное движение. Воздухоприемники известных устройств такого назначения выполнены, например, в виде гибких шлангов, присоединенных к вытяжной системе вентиляции.Однако онп имеют малую степень улавливания пылевых или газовых частиц, поэтому некоторая часть пыли или газа от их источника успевает распространиться по произво-ственному псмещеншо.Предложенное вытяжное устройство имеет повышенную степень эффективности улавливания пыли или газа, благодаря тому, что воздухоприемник выполнен в виде открытого со стороны источника пыли илн газа короба. Внутри короба на шкивах навешена гибкая лепта с прое- М 2 МИ, ДВИ)КУЩ 2 ЯСЯ СИНХРОН.0 С ИСТИЧ 11 КО)1 ПЫЛИ ИЛИ Гаэа, ПР.1 ЭТОМ ЕЕ проез 1 ы находятся на неиззенно 1 расстоянии От источника.На чертеже изображена схема предложенного вытяжного устройс 1 ва в двух проекциях, совместно с источником пыли илп газа.Источник 1 пыли или газа, образующихся, например, при газовой резке слябсв в помещении газорезки во время работы возвратно-поступательно перемещаегся по вертикали на вел;чину Н от полохкения 1 до положенияи обратно, При этом его штуцера 2 соверша 1 от возвратно-поступательное перемещение вокруг осей 8. Для удаления пыли 1 ти газ 2 против источника 1 перд его ф 2 келази устанавлив 210 т Вытя)кное устройство, включ 21 ощее узкий короб 4, открытый со стороны источника пыли или газа. В коробе на шкивах 5 навешена гпбкая лента 6, например, из несгораемого материала с разрывом 7. Бока ленты укреплены гибкими тяжами 8. Разрыв делается в зависимости от величины газовых факелов. Ширина ленты берется в зависимости от размераМ 157085 расп 11 остранения факелов от штуцеров по горизонтали при их перемещении вокруг осей, Г 10 середине, в боковые стенки короба, врезаны патрубки 9, соединенные с отсасыгающей вентиляционной системой. Предмет изобретения Составитель М еев елактор М. И. Бородина Техред А. А. Камышникова Корректор Т. В. Муллина 1 ат бум. 70108Тираж 1125ета по делам иаонтр, по. Серова, д Псдп. и печ, 8/л - 63 г. Фо Заказ 24756 ЦНИИПИ Государственного коми Москва, ЦОбъем 0,18 изд. л.Цена 4 коп.тений и открытий СССР р. Сапунова ипо Вытяжное устройство для удаления пыли или газа от источника, совершающего возвратно-поступа гельное движение с воздухоприемниками, присоединенными к вытяхкной системе вентиляции, о т л и ч а ющееся тем, что, с целью повьнпения степени эффективности улавливания пыли или газа, его воздухоприемник выполнен в виде открытого со стороны источников пыли или газа короба, внутри которого на шкивах навешена гиокая лента с п 1 зоемами, находящиудися на неизменном расстоянии от источников пыли или газа, движущаяся синхронно с последними.
СмотретьЗаявка
770121
МПК / Метки
МПК: F24F 11/02, F24F 3/16, F24F 7/04
Метки: 157085
Опубликовано: 01.01.1963
