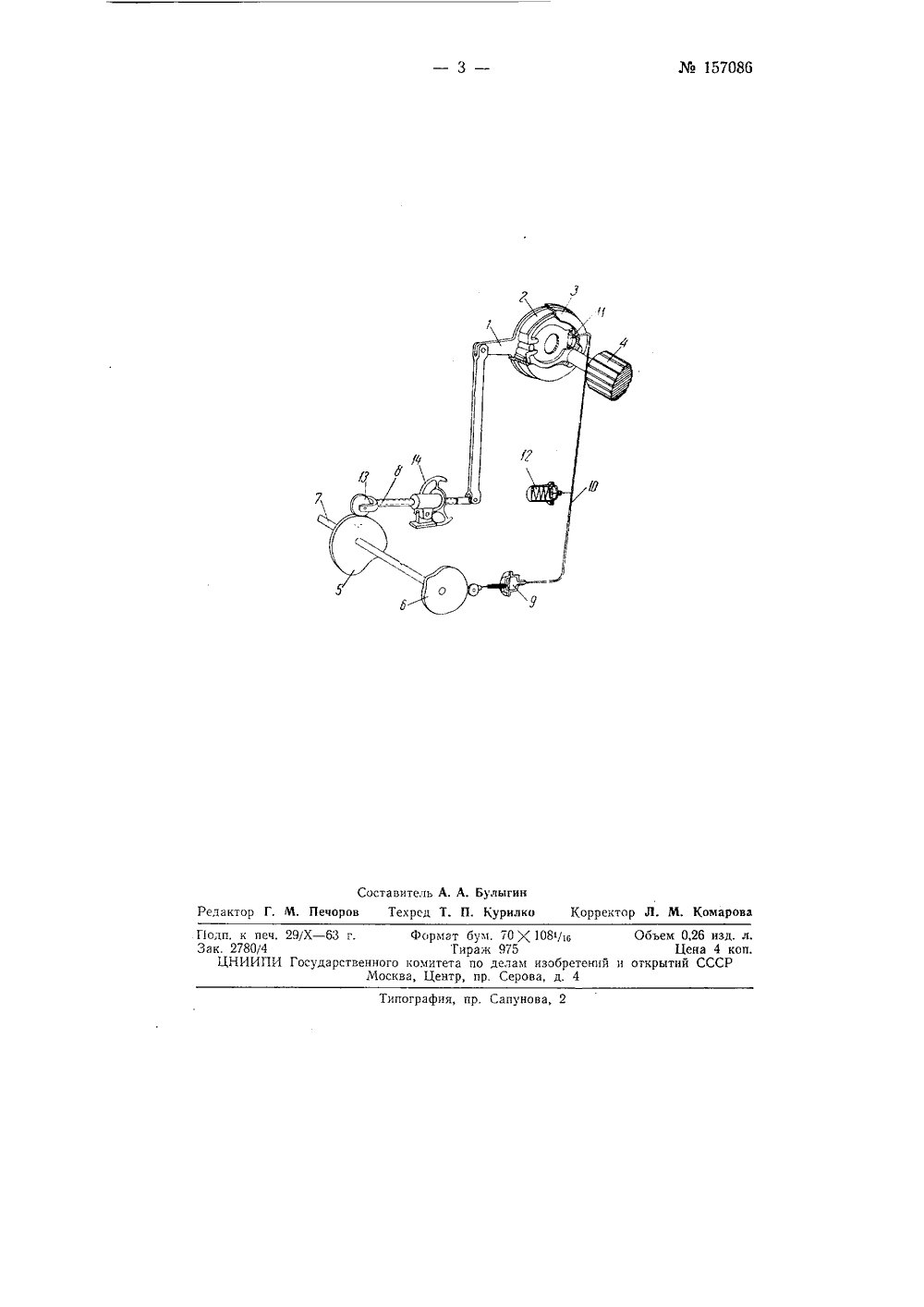

Жо 157086 Класс В 27 Ь; 38 а, 1СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа М 157 В. Ф. Фонкин, Н. Н. Балагуров и В. М. Ильин ВЕРТИКАЛЪНАЯ ЛЕСОПИЛЪНАЯ РАМАЗаявлено 12 декабря 1962 г. за М 808287/29.14в Комитет по делам изобретений и открытий при Совете Чинистров СССР Опубликовано в Бюллетене изобретений и товарных знаков М 17 за 1963 г.Известны вертикальные лесопильные рамы, включающие пильный механизм с пильной рамкой и фрикционный механизм толчковой пода. чи, фрикцион которого выполнен в виде диска с установленными па нем фрикционными колодками, взаимодействующими с барабаном, передающим вращение подающим вальцам.В описываемой вертикальнои лесопильной раме ее фрикц 11 онный механизм толчковой подачи выполнен с приводимыми во вращение от пильного механизма профильными кулачками, один пз которых посредством взаимодействующего с ним ролика и рычагов связан с диском фрикциона, а другой с помощью взаимодействующего с ним ролика связан с гидронасосом. Гидронасос соединен напорным трубопроводом с цилиндром, воздействующим на фракционные колодки, причем в напорный трубопровод включено компенсационно-регулировочное приспо собление.Предлагаемые конструктивные изменения позволяют увеличить число ходов пильной рамки, обеспечить гередачу необходимого крутящего момента на подающие вальцы и устранить потерю хода подачи при включении фрикциоча.На чертеже изображена схема фрикционного механизма толчковой подачи описываемой лесопильной рамы.Механизм включает диск 1 с установленными на нем фрикциопными колодками 2, барабан 3, подающие вальцы 4, профильные кулачки 5 и б, установленные на валу 7, рычаги 8, гидронасос 9, соединенный напорным трубопроводом 10 с цилиндром 11, и компенсационпо-регулировочное приспособление 12.М 157086При вращении вала 7 и насаженного на него профильного кулачка 5 через ролик 13 качательное движение передается рычагам 8, на одном из которых расположено устройство 14 для изменения его плеч огносительно точки качания.Рычаги 8 передают движение на серьгу диска 1, на котором укреплены фрикционные колодки 2, При вращении вала 7 диск с фрикционными колодками непрерывно покачивается. Закономерность скорости этого покачивания определяется профилем кулачка 5, а угол поворота - соотношением плеч рычага 8. Кулачок 6 в период до начала рабочего хода раздвигает колодку. При раздвигании колодки сцепляются с барабаном и передают вращение диска подающему вальцу 4.После прекращения поворота диска 1 гидронасос 9 оказывается против впадины на кулачке, Под действием пружины колодки сжимаются, и жидкость вытесняется в полость гидронасоса, перемещая шток в исходное положение,Для .комЬенЛции несоответствия объема жидкости, вытесняемой из гидронаеоса принимаемой цилиндром 11, в напорном трубопроводе 10 устанфубйокомпенсационно-регулировочное приспособление 12, которое принимает излишки жидкости. Пружина, помещенная в этом приспособлении, позволяег регулировать силу прижима колодок 2 к барабану 3 и тем ограничить максимальный крутящий момент, передаваемый на подающие вальцы.Предмет изобретенияВертикальная лесопильная рама, включающая пильный механизм с пильной рамкой и фрикционный механизм толчковой подачи, фрикцион которого выполнен в виде диска с установленными на нем фрикционными колодками, взаимодействующими с барабаном, передающим вращение подаюшим вальцам, о т л и ч а ю щ а я с я тем, что, с целью увеличения числа ходов пильной рамки, передачи необходимого крутящего момента на подающие вальцы и устранения потери хода подачи при включении фрикциона, ее фрикционный механизм толчковой подачи выполнен с приводимыми во вращение от пильного механизма профильными кулачками, один из которых посредством взаимодействующего с ним ролика и рычагов связан с диском фрикциона, а другой с помощью взаимодействующего с ним ролика связан с гидронасосом, соединенным напорным трубопроводом с цилиндром, воздействующим на фрикционные колодки, причем в напорный трубопровод включено компенсационно-регулировочное приспособление.157086 Составитель А. А. Булыгинактор Г, М. Печоров Техред Т. П. Курилко Корректор Л. М, Комарова пография, пр. Сапунов Годп. к печ. 29/Х - 63 г.Зак. 2780/4ЦНИИПИ Государстве формат бум, 70 К 108/16 Тираж 975 ого комитета по делам изобретен осква, Центр, пр. Серова, д. 4
