“микроэмульсия типа “масло в воде” или “вода в масле”

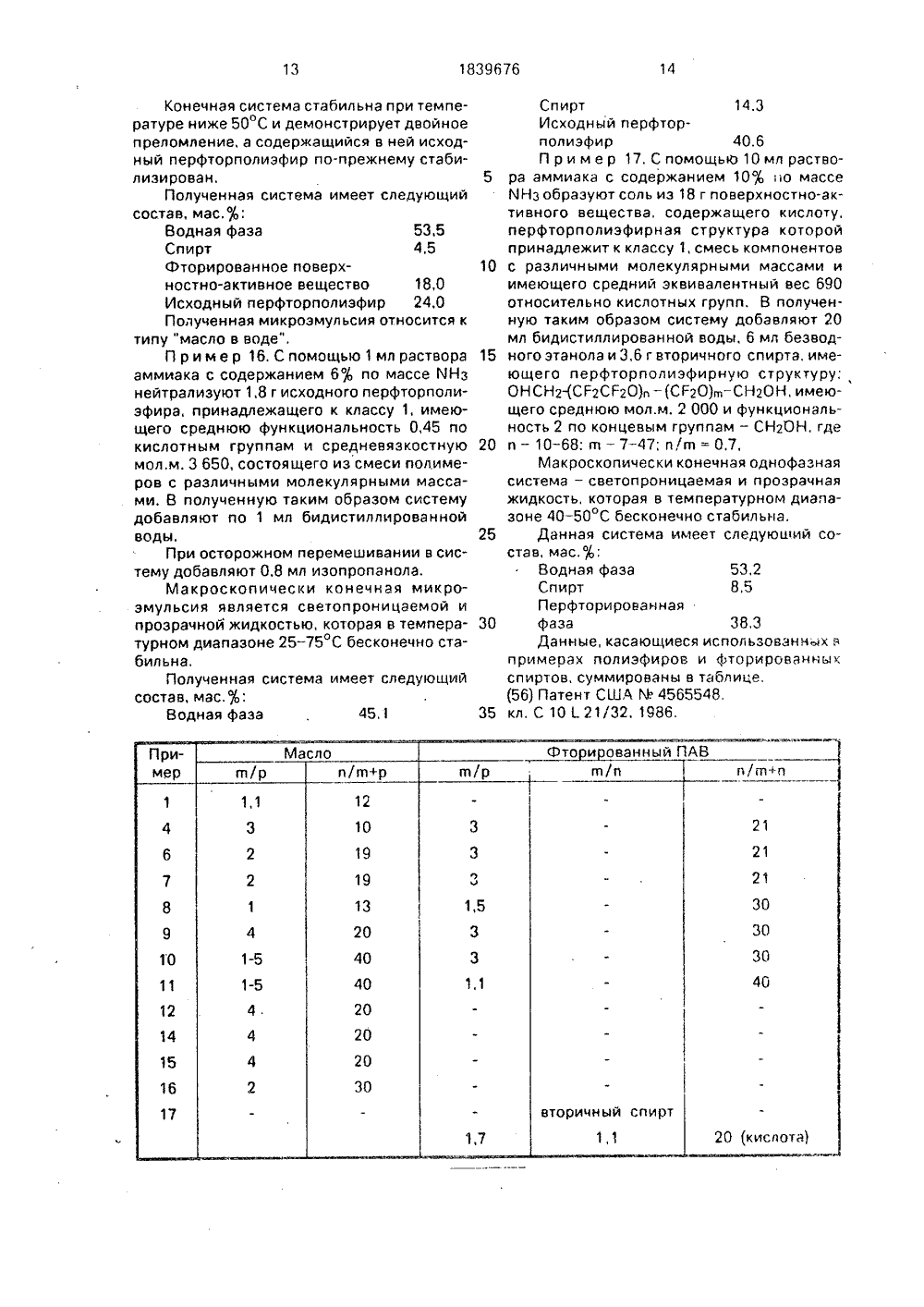

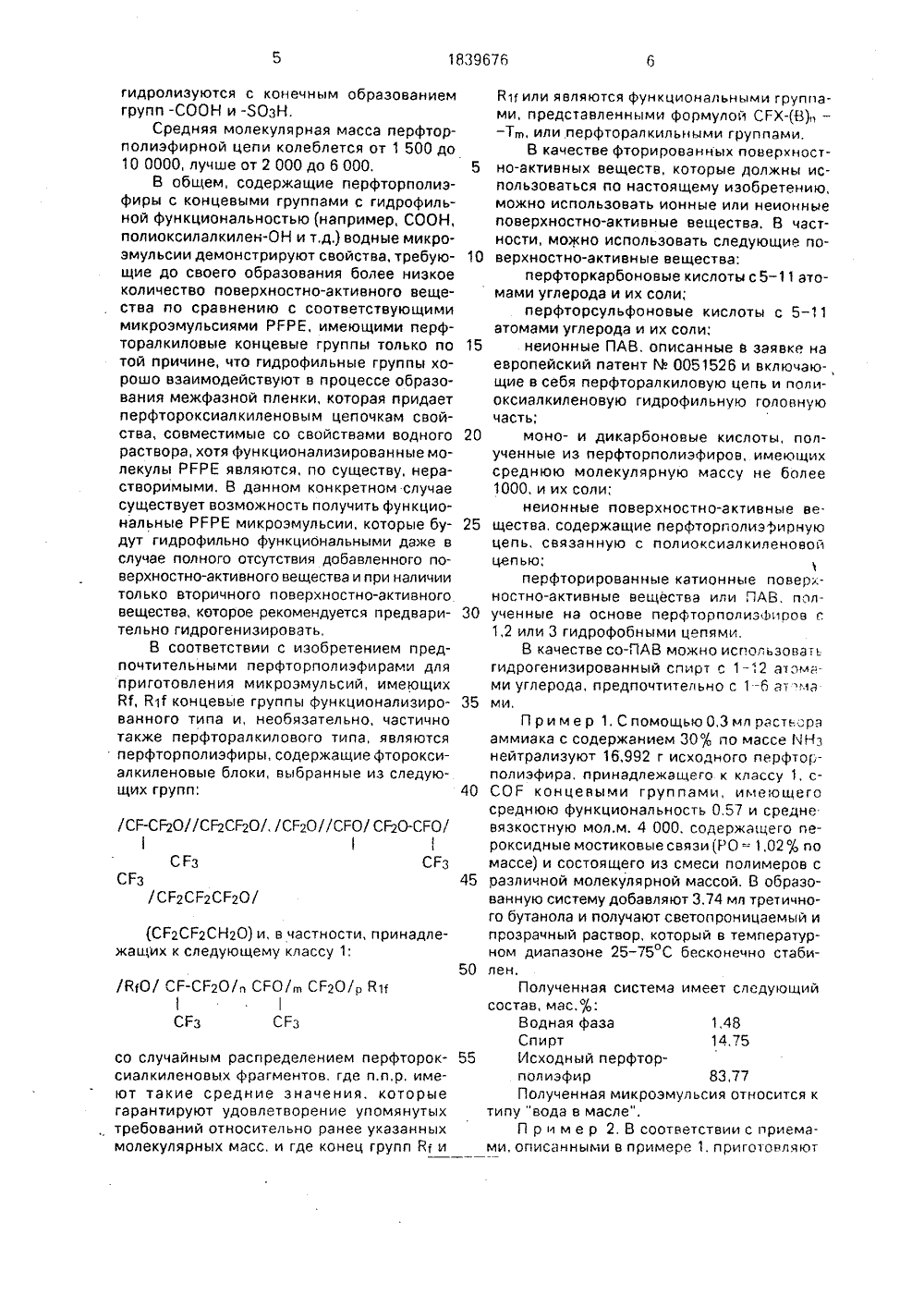

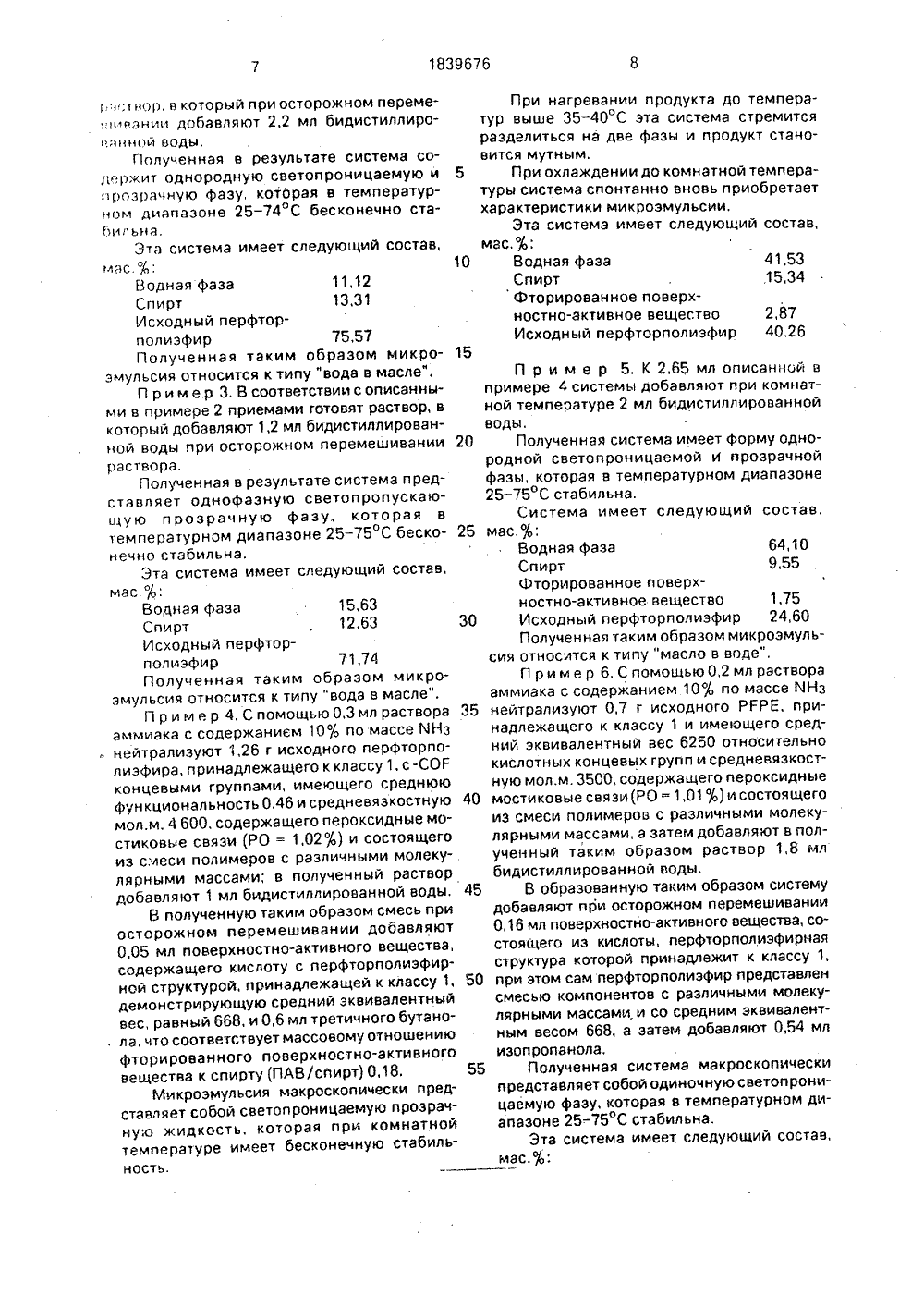

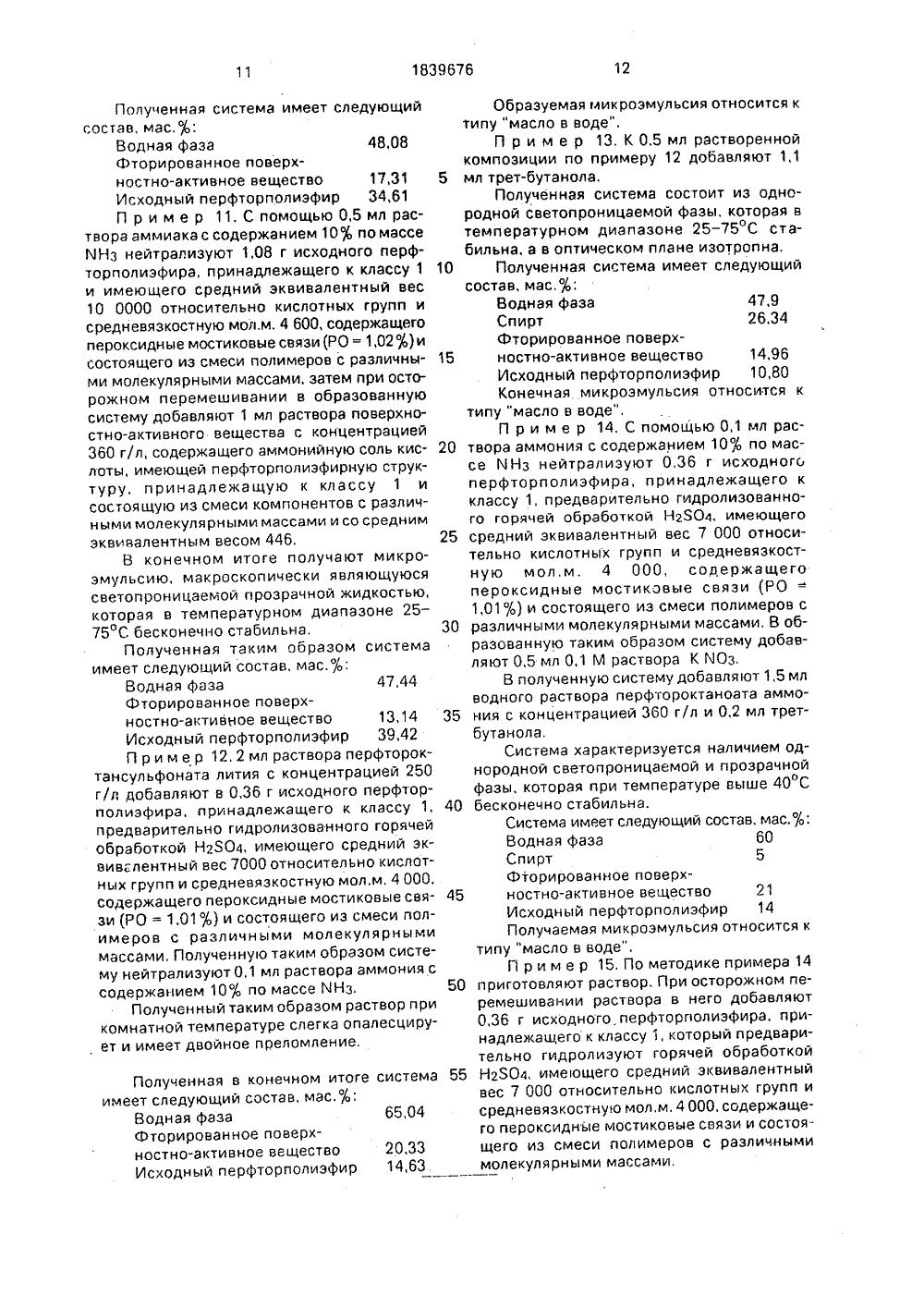

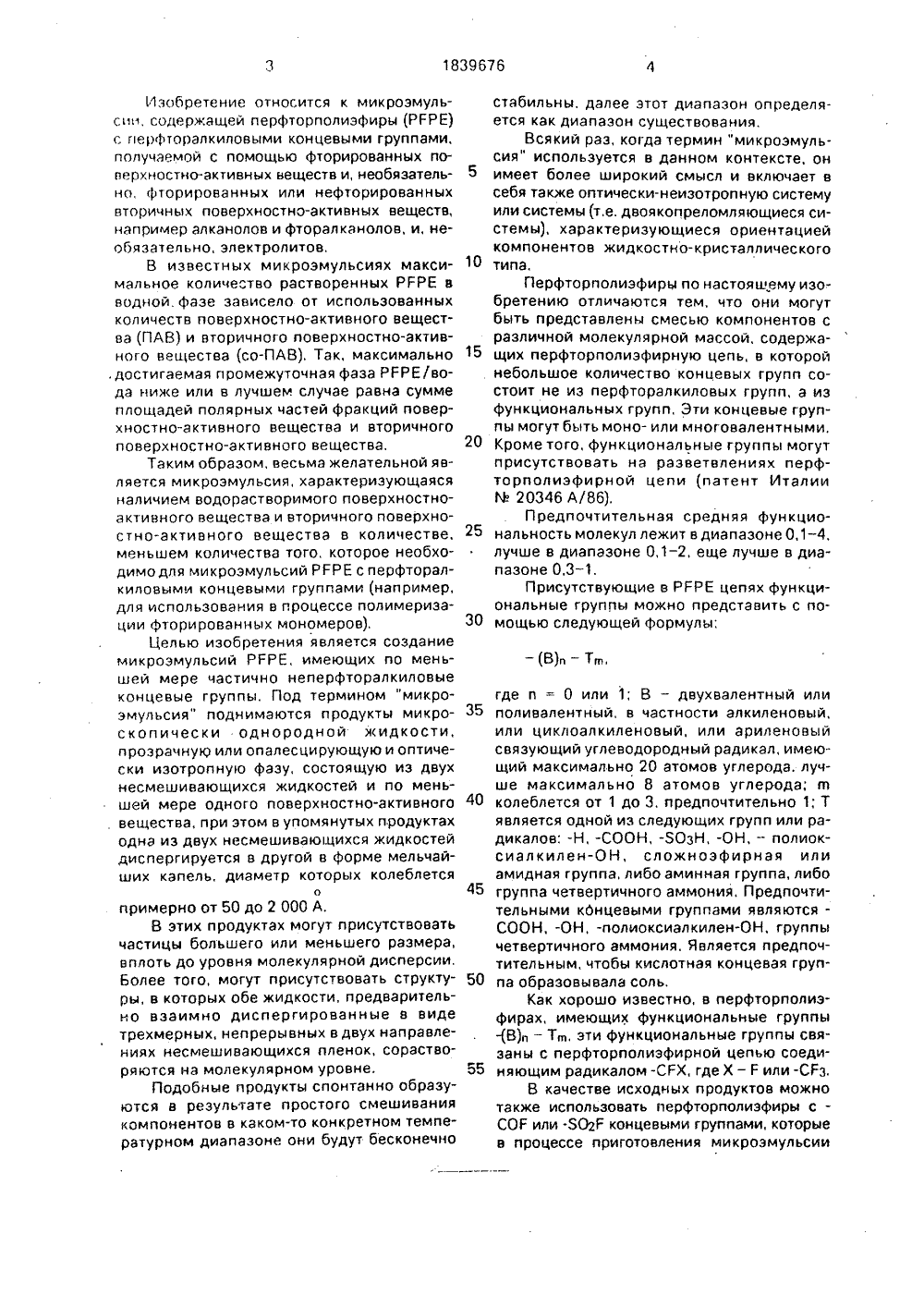

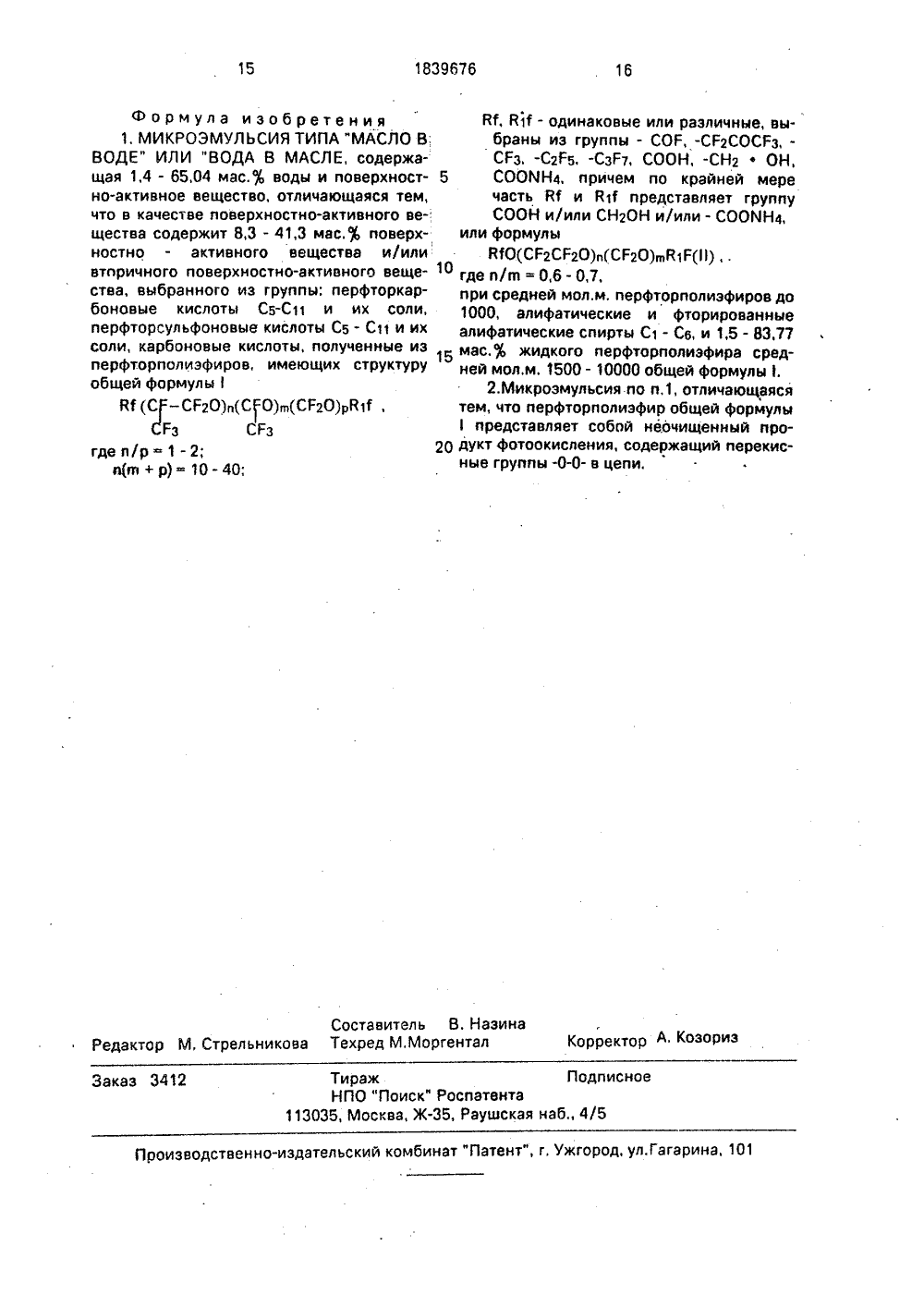

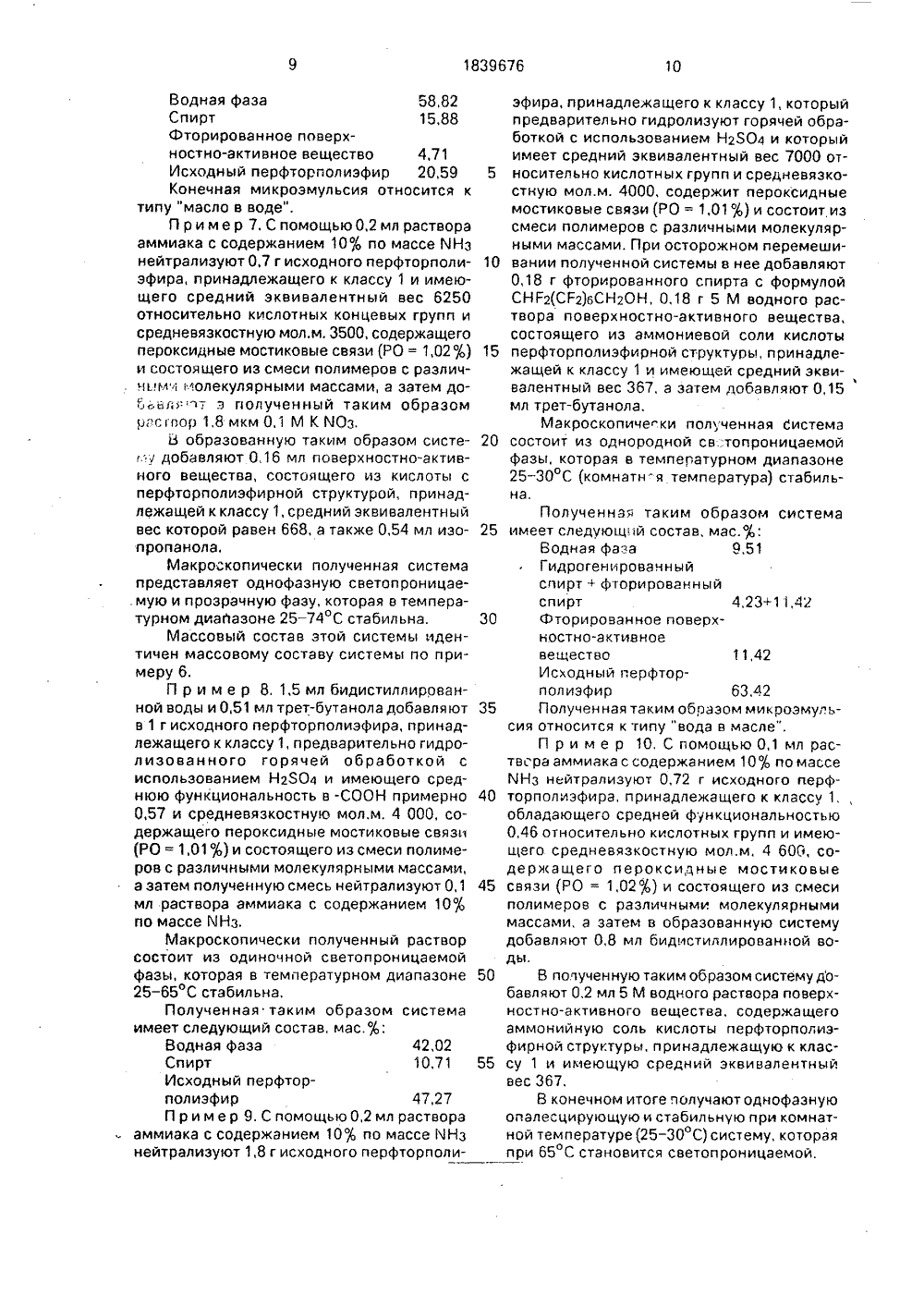

ння ОПИСАНИЕ ИЗОБРЕ К ПАТЕН СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИКГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР (ГОСПАТЕНТ С(54) МИКРОЭМУЛЬСИЯ ТИПА "МАСЛО В ВОДГ ИЛИ фВОДА В МАСЛЕ"(51) 10 Е 1 32 карбоновые кислотц полученные из перфторполиэров ф-лы 1 й 0(СГ-СГ О) (СГО) (СГ 0) й 12 и п 1 2 р 1эгде и/р-2; п(пт+р) = 1 - 40; И, Я 1 - одинаковые или различные, выбраны из группы -СОГ,-СГ СОСГ,-СГ-С Г,С РСООДСН ЬН,-СООМН, причем по2, в 3 т Я 4краиней мере часть В,й 1 представляет группу ОООН, или СН ОН, и/или СООМН, или общей флы ЯГО(СГ СР О) (СГ О) й, где и/пз= 0.6 - 0,7,2 2 и 2 еИ,В 1 имеют указанные значения, при цидней молм перфторполизфиров до 1000, алифати е: - кие и фторированные алифатические спир 1 ы С -С6 1,5 - 83,7% жидкого лерфторполизфира среднеи мопм. 1500-1000 общей ф-лы 1, 1 табл- (В) - Тп,Изобретение относится к микроэмульсии, содержащей перфторполиэфиры (РУРЕ) с перфторэлкиловыми концевыми группами. получаемой с помощью фторированных поверхностно-активных веществ и, необязательно, фторированных или нефторированных вторичных поверхностно-активных веществ, например алканолов и фторалканолов, и, необязательно, электролитов,В известных микроэмульсиях максимальное количество растворенных РУРЕ в водной, фазе зависело от использованных количеств поверхностно-активного вещества (ПАВ) и вторичного поверхностно-активного вещества (со-ПАВ), Так, максимально , достигаемая промежуточная фаза РУРЕ/вода ниже или в лучшем случае равна сумме площадей полярных частей фракций поверхностно-активного вещества и вторичного поверхностно-активного вещества.Таким образом, весьма желательной является микроэмульсия, характеризующаяся наличием водорастворимого поверхностно- активного вещества и вторичного поверхностно-активного вещества в количестве, меньшем количества того, которое необходимо для микроэмульсий РУРЕ с перфторалкиловыми концевыми группами (например, для использования в процессе полимеризации фторированных мономеров),Целью изобретения является создание микроэмульсий РУРЕ, имеющих по меньшей мере частично неперфторалкиловые концевые группы, Под термином "микро- эмульсия" поднимаются продукты микроскопически однородной жидкости, прозрачнуЮ или опалесцирующую и оптически изотропную фазу, состоящую из двух несмешивающихся жидкостей и по меньшей мере одного поверхностно-активного вещества, при этом в упомянутых продуктах одна из двух несмешивающихся жидкостей диспергируется в другой в форме мельчайших капель, диаметр которых колеблетсяопримерно от 50 до 2 000 А.В этих продуктах могут присутствовать частицы большего или меньшего размера, вплоть до уровня молекулярной дисперсии, Более того, могут присутствовать структуры, в которых обе жидкости, предварительно взаимно диспергированные в виде трехмерных, непрерывных в двух направлениях несмешивающихся пленок, сорастворяются на молекулярном уровне.Подобные продукты спонтанно образуются в результате простого смешивания компонентов в кэком-то конкретном температурном диапазоне они будут бесконечно 5 10 15 20 25 30 35 40 45 50 55 стабильны, далее этот диапазон определяется как диапазон существования.Всякий раз, когда термин "микрозмульсия" используется в данном контексте, он имеет более широкий смысл и включает в себя также оптически-неизотропную систему или системы (т,е. двоякопреломляющиеся системы), характеризующиеся ориентацией компонентов жидкостно-кристаллического типа,Перфторполиэфиры по настоящему изобретению отличаются тем, что они могут быть представлены смесью компонентов с различной молекулярной массой, содержащих перфторполиэфирную цепь, в которой небольшое количество концевых групп состоит не из перфторалкиловых групп, а из функциональных групп, Эти концевые группы могут быть моно- или многовалентными, Кроме того, функциональные группы могут присутствовать на разветвлениях перфторполиэфирной цепи (патент Италии М 20346 А/86),Предпочтительная средняя функциональность молекул лежит в диапазоне 0,1 - 4. лучше в диапазоне 0,1-2, еще лучше в диапазоне 0,3-1.Присутствующие в РУРЕ цепях функциональные группы можно представить с помощью следующей формулы: где и = 0 или 1; В - двухвалентный или поливалентный, в частности алкиленовый, или циклоалкиленовый, или ариленовый связующий углеводородный радикал, имеющий максимально 20 атомов углерода, лучше максимально 8 атомов углерода; в колеблется от 1 до 3, предпочтительно 1; Т является одной из следующих групп или радикалов: -Н, -СООН, -50 зН, -ОН, - полиоксиалкилен-ОН, сложноэфирная или амидная группа, либо аминная группа, либо группа четвертичного аммония, Предпочтительными концевыми группами являются- СООН, -ОН, -полиоксиалкилен-ОН, группы четвертичного аммония, Является предпочтительным, чтобы кислотная концевая группа образовывала соль,Как хорошо известно, в перфторполиэфирах, имеющих функциональные группы -(В) - Тп 1, эти функциональные группы связаны с перфторполизфирной цепью соединяющим радикалом -СРХ, где Х - г или -СРз,В качестве исходных продуктов можно также использовать перфторполиэфиры с- СОР или -502 Р концевыми группами, которые в процессе приготовления микроэмульсии55 типу "вода в масле" гидролизуются с конечным образованием групп -СООН и -ЯОзН.Средняя молекулярная масса перфторполиэфирной цепи колеблется от 1 500 до 10 0000, лучше от 2 000 до 6 000,В общем, содержащие перфторполиэфиры с концевыми группами с гидрофильной функциональностью (например, СООН, полиоксилалкилен-ОН и т,д,) водные микро- эмульсии демонстрируют свойства, требующие до своего образования более низкое количество поверхностно-активного вещества по сравнению с соответствующими микроэмульсиями РЕРЕ, имеющими перфторалкиловые концевые группы только по той причине, что гидрофильные группы хорошо взаимодействуют в процессе образования межфазной пленки, которая придает перфтороксиалкиленовым цепочкам свойства, совместимые со свойствами водного раствора, хотя функционалиэированные молекулы РЕРЕ являются, по существу, нерастворимыми. В данном конкретном случае существует возможность получить функциональные РЕРЕ микроэмульсии, которые будут гидрофильно функциональными даже в случае полного отсутствия добавленного поверхностно-активного вещества и при наличии только вторичного поверхностно-активного вещества, которое рекомендуется предварительно гидрогенизировать,В соответствии с изобретением предпочтительными перфторполиэфирами для приготовления микроэмульсий, имеющих В 1, Й 11 концевые группы функционализированного типа и, необязательно, частично также перфторалкилового типа, являются перфторполиэфиры, содержащие фтороксиалкиленовые блоки, выбранные из следующих групп:/ЙО/ СЕ-СЕ 20/и СЕО/Гп СЕ 20/р 811СЕз СЕз со случайным распределением перфтороксиалкиленовых фрагментов, где п.п,р, имеют такие средние значения, которые гарантируют удовлетворение упомянутых требований относительно ранее указанных молекулярных масс, и где конец групп В и 5 10 15 20 25 30 35 40 45 50 81 или являются функциональными группами, представленными формулой СЕХ-(Б)п -- Тп, или перфторалкильными группами.В качестве фторированных поверхностно-активных веществ, которые должны использоваться по настоящему изобретению,можно использовать ионные или неионныеповерхностно-активные вещества, В частности, можно использовать следующие поверхностно-активные вещества:перфторкарбоновые кислоты с 5 - 11 атомами углерода и их соли;перфторсульфоновые кислоты с 5 - 11атомами углерода и их соли;неионные ПАВ, описанные в заявке наевропейский патент М 0051526 и включаю-,щие в себя перфторалкиловую цепь и полиоксиалкиленовую гидрофильную головнуючасть;моно- и дикарбоновые кислоты, полученные из перфторполиэфиров, имеющихсреднюю молекулярную массу не более1000, и их соли;неионные поверхностно-активные вещества, содержащие перфторполиэфирнуюцепь, связанную с полиоксиалкиленовойцеп ью;перфторированные катионные поверх -ностно-активные вещества или ПАВ, полученные на основе перфторполиэФиров с1,2 или 3 гидрофобными цепями.В качестве со-ПАВ можно использоватьгидрогениэированный спирт с 1-12 атомами углерода, предпочтительно с 1-6 атмами,П р и м е р 1, С помощью 0,3 мл растворааммиака с содержанием 30;4 по массе КНзнейтрализуют 16,992 г исходного перфторполиэфира, принадлежащего к классу 1, сСОЕ концевыми группами, имеющегосреднюю функциональность 0,57 и средне.вязкостную мол.м. 4 000. содержащего пероксидные мостиковые связи (РО = 1,02 помассе) и состоящего из смеси полимеров соаэличной молекулярной массой. В образованную систему добавляют 3,74 мл третичного бутанола и получают светопроницаемый ипрозрачный раствор, который в температурном диапазоне 25-75 С бесконечно стабилен.Полученная система имеет следующийсостав, мас.,:Водная фаза 1,48Спирт 14,75Исходный перфторполиэфир 83,77Полученная микроэмульсия относится к П р и м е р 2, В соответствии с приемами, описанными в примере 1, приготовляют.ч вор, в который при осторожном переме,н ванин добавляют 2,2 мл бидистиллироанной воды,Полученная в результате система содержит однородную светопроницаемую ипрозрачную фазу, которая в температурном диапазоне 25 - 74 С бесконечно стабильна,Эта система имеет следующий состав,лес.% ,Водная фаза 11,12Спирт 13,31Исходный перфторполиэфир 75,57Полученная таким образом микроэмульсия относится к типу "вода в масле".П р и м е р 3. В соответствии с описанными в примере 2 приемами готовят раствор, вкоторый добавляют 1,2 мл бидистиллированной воды при осторожном перемешиваниираствора,Полученная в результате система представляет однофазную светопропускающую прозрачную фазу, которая втемпературном диапазоне 25 - 75 С бесконечно стабильна,Эта система имеет следующий состав.мас,%:Водная фаза 15,63Спирт 12,63Исходный перфторполиэфир 71,74Полученная таким образом микроэмульсия относится к типу "вода в масле".П р и м е р 4, С помощью 0,3 мл растворааммиака с содержанием 10% по массе МНз. нейтрализуют 1,26 г исходного перфторполиэфира, принадлежащего к классу 1, с-СОЕконцевыми группами, имеющего среднююфункциональность 0,46 и средневязкостнуюмол.м, 4 600. содержащего пероксидные мостиковые связи (РО = 1,02%) и состоящегоиз с;леси полимеров с различными молекулярными массами; в полученный раствордобавляют 1 мл бидистиллированной воды,В полученную таким образом смесь приосторожном перемешивании добавляют0,05 мл поверхностно-активного вещества,содержащего кислоту с перфторполиэфирной структурой, принадлежащей к классу 1,демонстрирующую средний эквивалентныйвес, равный 668, и 0,6 мл третичного бутано, ла, что соответствует массовому отношениюфторированного поверхностно-активноговещества к спирту (ПАВ/спирт) 0,18.Микроэмульсия макроскопически представляет собой светопроницаемую прозрачную жидкость, которая при комнатнойтемпературе имеет бесконечную стабильность.При нагревании продукта до температур выше 35 - 40 С эта система стремитсяразделиться на две фазы и продукт становится мутным,5 При охлаждении до комнатной температуры система спонтанно вновь приобретаетхарактеристики микроэмульсии.Эта система имеет следующий состав,с%10 Водная фаза 41,53Спирт ,15,34Фторированное поверхностно-активное веществоИсходный перфторполиэфир 2,8740,26 П р и м е р 5, К 2,65 мл описанной впримере 4 системы добавляют при комнатной температуре 2 мл бидистиллированнойводы,20 Полученная система имеет форму однородной светопроницаемой и прозрачнойфазы, которая в температурном диапазоне25-75 С стабильна.Система имеет следующий состав,25 мас,%;Водная фаза 64,10Спирт 9,55Фторированное поверхностно-активное вещество 1,7530 Исходный перфторполиэфир 24,60Полученная таким образом микроэмульсия относится к типу "масло в воде".П р и м е р 6. С помощью 0,2 мл растворааммиака с содержанием 10% по массе МНз35 нейтрализуют 0,7 г исходного РЕРЕ, принадлежащего к классу 1 и имеющего средний эквивалентный вес 6250 относительнокислотных концевых групп и средневязкостную мол.м. 3500, содержащего пероксидные40 мостиковые связи РО = 1,01%) и состоящегоиз смеси полимеров с различными молекулярными массами, а затем добавляют в полученный таким образом раствор 1,8 млбидистиллированной воды,45 В образованную таким образом системудобавляют при осторожном перемешивании0,16 мл поверхностно-активного вещества, состоящего из кислоты, перфторполиэфирнаяструктура которой принадлежит к классу 1,50 при этом сам перфторполизфир представленсмесью компонентов с различными молекулярными массами, и со средним эквивалентным весом 668, а затем добавляют 0,54 млизопропанола55 Полученная система макроскопическипредставляет собой одиночную светопроницаемую фазу, которая в температурном диапазоне 25-75 С стабильна,Эта система имеет следующий состав,мас.%:Водная фаза 58,82 Спирт 15,88 Фторированное поверхностно-активное вещество 4,71 Исходный перфторполиэфир 20,59 Конечная микроэмульсия относится к типу "масло в воде".П р и м е р 7, С помощью 0,2 мл раствора аммиака с содержанием 10 опо массе МНз нейтрализуют 0,7 г исходного перфторполиэфира, принадлежащего к классу 1 и имеющего средний эквивалентный вес 6250 относительно кислотных концевых групп и средневязкостную мол,м, 3500, содержащего пероксидные мостиковые связи (РО = 1,02 О ) и состоящего из смеси полимеров с различным 1 молекулярными массами, а затем доб.вл т з полученный таким образом рас гвор 1,8 мкм 0,1 М К КОз,В образованную таким образом систе- у добавляют 0,16 мл поверхностно-активного вещества, состоящего из кислоты с перфторполиэфирной структурой, принадлежащей к классу 1, средний эквивалентн ый вес которой равен 668, а также 0,54 мл изопропанола.Макроскопически полученная система представляет однофазную светопроницае. мую и прозрачную фазу, которая в температурном диапазоне 25 - 74 С стабильна.Массовый состав этой системы идентичен массовому составу системы по примеру 6.П р и м е р 8, 1,5 мл бидистиллированной воды и 0,51 мл трет-бутанола добавляют в 1 г исходного перфторполиэфира, принадлежащего к классу 1, предварительно гидролизованного горячей обработкой с использованием Н 2304 и имеющего среднюю функциональность в -СООН примерно 0,57 и средневяэкостную мол.м. 4 000, содержащего пероксидные мостиковые связи (РО = 1,01;) и состоящего из смеси полимеров с различными молекулярными массами, а затем полученную смесь нейтрализуют 0,1 мл раствора аммиака с содержанием 10 опо массе 1 чНз.Макроскопически полученный раствор состоит из одиночной светопроницаемой фазы, которая в температурном диапазоне 25-65 С стабильна.Полученная таким образом система имеет следующий состав, мас, О :Водная фаза 42,02 Спирт 10,71Исходный перфторполиэфир 47,27П р и м е р 9. С помощью 0,2 мл раствора аммиака с содержанием 10 по массе МНз нейтрализуют 1,8 г исходного перфторполи 5 10 15 20 25 35 40 45 50 55 эфира, принадлежащего к классу 1, которыйпредварительно гидролиэуют горячей обработкой с использованием Н 2504 и которыйимеет средний эквивалентный вес 7000 относительно кислотных групп и средневязкостную мол.м. 4000, содержит пероксидныемостиковые связи (РО = 1,01 о ) и состоит,изсмеси полимеров с различными молекулярными массами. При осторожном перемешивании полученной системы в нее добавляют0,18 г фторированного спирта с формулойСНЕ 2(СЕ 2)6 СН 2 ОН, 0,18 г 5 М водного раствора поверхностно-активного вещества,состоящего из аммониевой соли кислотыперфторполизфирной структуры, принадлежащей к классу 1 и имеющей средний эквивалентный вес 367, а затем добавляют 0,15мл трет-бута нала,Макроскопичеки полученная системасостоит иэ однородной свтопроницаемойфазы, которая в температурном диапазоне25 - 30 С (комнатн я температура) стабильна.Полученная таким образом системаимеет следующ й состав, мас.о :Водная фаза 9,51Гидрогенированныйспирт + фторированныйспирт 4,23+1 1,42Фторированное поверхностно-активноевещество 11,42Исходный перфторполизфир 63,42Полученная таким образом микроэмульсия относится к типу "вода в масле".П р и м е р 10, С помощью 0,1 мл раствора аммиака с содержанием 10 опо массеМНз нейтрализуют 0,72 г исходного перфторполиэфира, принадлежащего к классу 1обладающего средней функциональностью0,46 относительно кислотных групп и имеющего средневязкостную мол.м, 4 600, содержащего пероксидные мостиковыесвязи (РО = 1,02) и состоящего из смесиполимеров с различными молекулярнымимассами, а затем в образованную системудобавляют 0,8 мл бидистиллированной водыВ полученную таким образом систему добавляют 0,2 мл 5 М водного раствора поверхностно-активного вещества, содержащегоаммонийную соль кислоты перфторполиэфирной структуры, принадлежащую к классу 1 и имеющую средний эквивалентныйвес 367.В конечном итоге получают однофазнуюопалесцирующую и стабильную при комнатной температуре (25-30 С) систему, котораяпри 65 С становится светопроницаемой.Полученная в конечном итоге система имеет следующий состав, мас,%:Водная фаза 65,04Фторированное поверхностно-активное веществоИсходный перфторполиэфир 20,33 14,63 Полученная система имеет следующий состав, мась:Водная фаза 48,08 Фторированное поверхностно-активное вещество 17,31 Исходный перфторполиэфир 34,61 П р и м е р 11. С помощью 0,5 мл раствора аммиака с содержанием 10% по массе ИНз нейтрализуют 1,08 г исходного перфторполиэфира, принадлежащего к классу 1 и имеющего средний эквивалентный вес 10 0000 относительно кислотных групп и средневязкостную мол.м. 4 600, содержащего пероксидные мостиковые связи (РО = 1,02%) и состоящего из смеси полимеров с различными молекулярными массами. затем при осторожном перемешивании в образованную систему добавляют 1 мл раствора поверхностно-активного вещества с концентрацией 360 г/л, содержащего аммонийную соль кислоты, имеющей перфторполиэфирную структуру, принадлежащую к классу 1 и состоящую из смеси компонентов с различными молекулярными массами и со средним эквивалентным весом 446.В конечном итоге получают микро- эмульсию, макроскопически являющуюся светопроницаемой прозрачной жидкостью, которая в температурном диапазоне 25 - 75 С бесконечно стабильна,Полученная таким образом система имеет следующий состав, мас.%:Водная фаза 47,44 Фторированное поверхностно-активное вещество 13,14 Исходный перфторполиэфир 39,42 П р и м е р 12, 2 мл раствора перфтороктансульфоната лития с концентрацией 250 г/л добавляют в 0,36 г исходного перфторполиэфира, принадлежащего к классу 1, предварительно гидролизованного горячей обработкой Н 2304, имеющего средний эквивалентный вес 7000 относительно кислотных групп и средневязкостную мол,м, 4 000, содержащего пероксидные мостиковые связи (РО = 1.01%) и состоящего из смеси полимеров с различными молекулярными массами, Полученную таким образом систему нейтрализуют 0,1 мл раствора аммония с содержанием 10% по массе КНз.Полученный таким образом раствор при комнатной температуре слегка опалесцирует и имеет двойное преломление.10 15 20 25 30 40 45 50 Образуемая микроэмульсия относится к типу "масло в воде".П р и м е р 13, К 0,5 мл растворенной композиции по примеру 12 добавляют 1,1 мл трет-бутанола,Полученная система состоит иэ однородной светопроницаемой фазы, которая в температурном диапазоне 25-75 С стабильна, а в оптическом плане изотропна.Полученная система имеет следующий состав, мас,%:Водная фаза 47,9 Спирт 26,34 Фторированное поверхностно-активное вещество 14,96 Исходный перфторполиэфир 10,80 Конечная микроэмульсия относится к типу "масло в воде",П р и м е р 14, С помощью 0,1 мл раствора аммония с содержанием 10% по массе КНз нейтрализуют 0,36 г исходного перфторполиэфира, принадлежащего к классу 1, предварительно гидролиэованного горячей обработкой Н 2304, имеющего средний эквивалентный вес 7 000 относительно кислотных групп и средневязкостную мол,м. 4 000, содержащего пероксидные мостиковые связи (РО = 1,01%) и состоящего из смеси полимеров с различными молекулярными массами, В образованную таким образом систему добавляют 0,5 мл 0,1 М раствора К МОз,В полученную систему добавляют 1,5 мл водного раствора перфтороктаноата аммония с концентрацией 360 г/л и 0,2 мл третбута н ола.Система характеризуется наличием однородной светопроницаемой и прозрачной фазы, которая при температуре выше 40 С бесконечно стабильна.Система имеет следующий состав, мас,%: Водная фаза 60Спирт 5Фторированное поверхностно-активное вещество 21 Исходный перфторполиэфир 14 Получаемая микроэмульсия относится к типу "масло в воде".П р и м е р 15. По методике примера 14 приготовляют раствор, При осторожном перемешивании раствора в него добавляют 0,36 г исходного перфторполиэфира, принадлежащего к классу 1, который предварительно гидролиэуют горячей обработкой Н 2504, имеющего средний эквивалентный вес 7 000 относительно кислотных групп и средневязкостную мол,м, 4 000, содержащего пероксидные мостиковые связи и состоящего из смеси полимеров с различными молекулярными массами, 13 1839676Конечная система стабильна при температуре ниже 50 С и демонстрирует двойное преломление, а содержащийся в ней исходный перфторполиэфир по-прежнему стабилиэирован,Полученная система имеет следующий состав, мас.%:Водная фаза 53,5 Спирт 4,5 Фторированное поверхностно-активное вещество 18,0 Исходный перфторполиэфир 24,0 Полученная микроэмульсия относится к типу "масло в воде".П р и м е р 16. С помощью 1 мл раствора аммиака с содержанием 6% па массе ИНЗ нейтрализуют 1,8 г исходного перфторполиэфира, принадлежащего к классу 1, имеющего среднюю функциональность 0,45 по кислотным группам и средневязкостную мол,м. 3 650, состоящего из смеси полимеров с различными молекулярными массами, В полученную таким образом систему добавляют по 1 мл бидистиллированной воды.При осторожном перемешивании в систему добавляют 0,8 мл изопропанола.Макроскопически конечная микро- эмульсия является светопроницаемой и прозрачной жидкостью, которая в температурном диапазоне 25-75 С бесконечно стабильна,Полученная система имеет следующий состав, мас.%:Водная фаза, 45,Спирт 14.3Исходный перфторполиэфир 40. 6П р и м е р 17. С помощью 10 мл раство 5 ра аммиака с содержанием 10% по массейНз образуют соль из 18 г поверхностно-активного вещества, содержащего кислоту,перфторполиэфирная структура которойпринадлежит к классу 1, смесь компонентов10 с различными молекулярными массами иимеющего средний эквивалентный вес 690относительно кислотных групп. В полученную таким образом систему добавляют 20мл бидистиллированной воды, 6 мл безвод 15 ного этанола и 3,6 г вторичного спирта, имеющего перфторполиэфирную структуру;ОНСН 2-(СР 2 СР 20) -(СЕ 20)п-СН 20 Н, имеющего среднюю мол.м, 2 000 и функциональность 2 по концевым группам - СН 20 Н, где20 и - 10-68: а - 7 - 47; и/гп = 0,7,Макроскопически конечная однофазнаясистема - светопроницаемая и прозрачнаяжидкость, которая в температурном диапазоне 40-50 С бесконечно стабильна,25 Данная система имеет следующий состав, мас,%:Водная фаза 53,2Спирт 8,5Перфторированная30 фаза 38,3Данные, касающиеся использованных впримерах полиэфиров и фторированныхспиртов, суммированы в таблице.1839676 16 Составитель В, НазинаРедактор М. Стрельникова Техред М,Моргентал Корректор А, Козориз Тираж Подписное НПО "Поиск" Роспатента113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Формула изобретения1. МИКРОЭМУЛЬСИЯ ТИПА "МАСЛО В ВОДЕ" ИЛИ "ВОДА В МАСЛЕ, содержащая 1,4 - 65,04 мас.7 ь воды и поверхностно-активное вещество, отличающаяся тем, что в качестве поверхностно-активного вещества содержит 8,3 - 41,3 мас, поверхностно - активного вещества и/или вторичного поверхностно-активного вещества, выбранного из группы: перфторкарбоновые кислоты СБ-С 11 и их соли, перфторсульфоновые кислоты Св - Сц и их соли, карбоновые кислоты, полученные из перфторполиэфиров, имеющих структуру общей формулыЙ (сг-сР 20)в(сО)п(сГ 20)рй 11СЕзгде и/р-2;п(е + р) " 10 - 40; Ю, 81 т - одинаковые или различные, выбраны иэ группы . СОЕ, -СЕгСОСЕз,- СЕз, -СгЕв. -СзЕ 7, СООН, -СНг ф ОН,5 СООИН 4, причем по крайней меречасть Вт и В 1 представляет группуСООН и/или СНгОН и/или - СООЙН 4,или формулы10ЙЮ(СЕгСЕгО)п( СЕгО)вй 1 Е(1, .где и/в = 0,6 - 0,7,при средней мол.м. перфторполиэфиров до1000, алифатические и фторированныеалифатические спирты С 1- Св, и 1,5 - 83,7715 мас. жидкого перфторполиэфира средней мол,м, 1500- 10000 общей Формулы.2.Микроэмульсия по п,1, отличающаясятем, что перфторполиэфир общей формулыпредставляет собой неочищенный про 20 дукт фотоокисления, содержащий перекисные группы -0-0- в цепи.
