Виброгаситель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

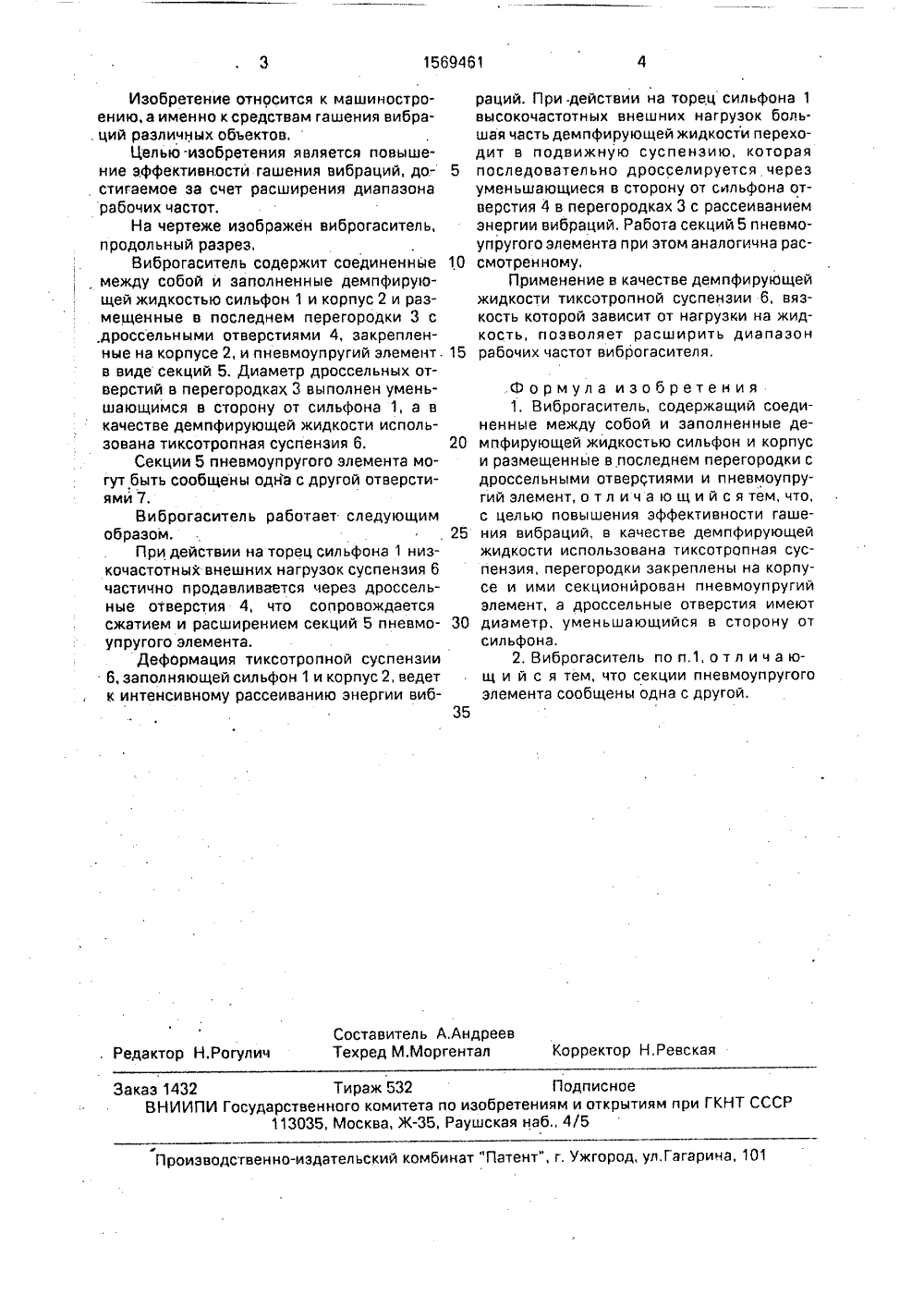

(9) 0) 9/06 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИ ДЕТЕЛЬСТ МУ ВТ(57) Изобретение относится к машиностроению, а именно к средствам гашения вибраций различных обьектов. Целью изобретения является повышениеэффективности гашения вибраций, достигаемое эа счет расШирения диапазона рабочих частот, При действии на торец сильфона 1 низкочастотных внешних нагрузок тиксотропная суспензия 6 частично продавливается через дроссельные отверстия 4, что ведет к деформациям секций 5 пневмоупругого элемента и интенсивному рассеиванию энергии вибраций. При действии на торец сильфона 1 высокочастотных внешних нагрузок большая часть демпфирующей .жидкости переходит в подвижную суспензию, которая последовательно дросселируется через уменьшающиеся. в сторону от сильфона 1 отверстия 4 в перегородках 3 с рассеиванием энергии вибраций, 1 з,п. флы,1 ил.1569461 Составитель А,АндреевТехред М,Моргентал Корректор Н,Ревская Редактор Н,Рогулич Заказ 1432 Тираж 532 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к машиностроению, а именно к средствам гашения вибра. ций различных объектов.Целью. изобретения является повышение эффективности гашения вибраций, достигаемое за счет расширения диапазона рабочих частот.На чертеже изображен виброгаситель, продольный разрез.Виброгаситель содержит соединенные между собой и заполненные демпфирующей жидкостью сильфон 1 и корпус 2 и размещенные в последнем перегородки 3 с .дроссельными отверстиями 4, закрепленные на корпусе 2, и пневмоупругий элемент.в виде секций 5. Диаметр дроссельных отверстий в перегородках 3 выполнен уменьшающимся в сторону от сильфона 1, а в качестве демпфирующей жидкости использована тиксотропная суспензия 6.Секции 5 пневмоупругого элемента могут быть сообщены одна с другой отверстиями 7.Виброгаситель работает следующим образом.При действии на торец сильфона 1 низкочастотных внешних нагрузок суспензия 6 частично продавливается через дроссельные отверстия 4, что сопровождается сжатием и расширением секций 5 пневмоупругого элемента.Деформация тиксотропной суспензии 6, заполняющей сильфон 1 и корпус 2, ведет к интенсивному рассеиванию энергии вибраций, При действии на торец сильфона 1 высокочастотных внешних нагрузок большая часть демпфирующей жидкости переходит в подвижную суспензию, которая 5 последовательно дросселируется черезуменьшающиеся в сторону от сильфона отверстия 4 в перегородках 3 с рассеиванием энергии вибраций. Работа секций 5 пневмоупругого элемента при этом аналогична рас смотренному,Применение в качестве демпфирующейжидкости тиксотропной суспензии 6, вязкость которой зависит от нагрузки на жидкость, позволяет расширить диапазон 15 рабочих частот виброгасителя. Формула изобретения 1. Виброгаситель, содержащий соединенные между собой и заполненные де мпфирующей жидкостью сильфон и корпуси размещенные в последнем перегородки с дроссельными отверСтиями и пневмоупругий элемент, о т л и ч а ю щ и й с я тем, что.с целью повышения эффективности гаше ния вибраций, в качестве демпфирующейжидкости использована тиксотрапная суспензия, перегородки закреплены на корпусе и ими секционйрован пневмоупругий элемент, а дроссельные отверстия имеют 30 диаметр, уменьшающийся в сторону отсильфона.2. Виброгаситель по п,1, о т л и ч а ющ и й с я тем, что секции пневмоупругого элемента сообщены одна с другой.35
СмотретьЗаявка
4245472, 18.05.1987
ВОЕННЫЙ ИНЖЕНЕРНЫЙ КРАСНОЗНАМЕННЫЙ ИНСТИТУТ ИМ. А. Ф. МОЖАЙСКОГО
КИРИЛКИН ВИКТОР СЕРГЕЕВИЧ, ТИХОНОВ МИХАИЛ НИКОЛАЕВИЧ, ШАГОВИКОВ АЛЕКСАНДР ВАСИЛЬЕВИЧ
МПК / Метки
МПК: F16F 9/06
Метки: виброгаситель
Опубликовано: 07.06.1990
Код ссылки
<a href="https://patents.su/2-1569461-vibrogasitel.html" target="_blank" rel="follow" title="База патентов СССР">Виброгаситель</a>
