156916

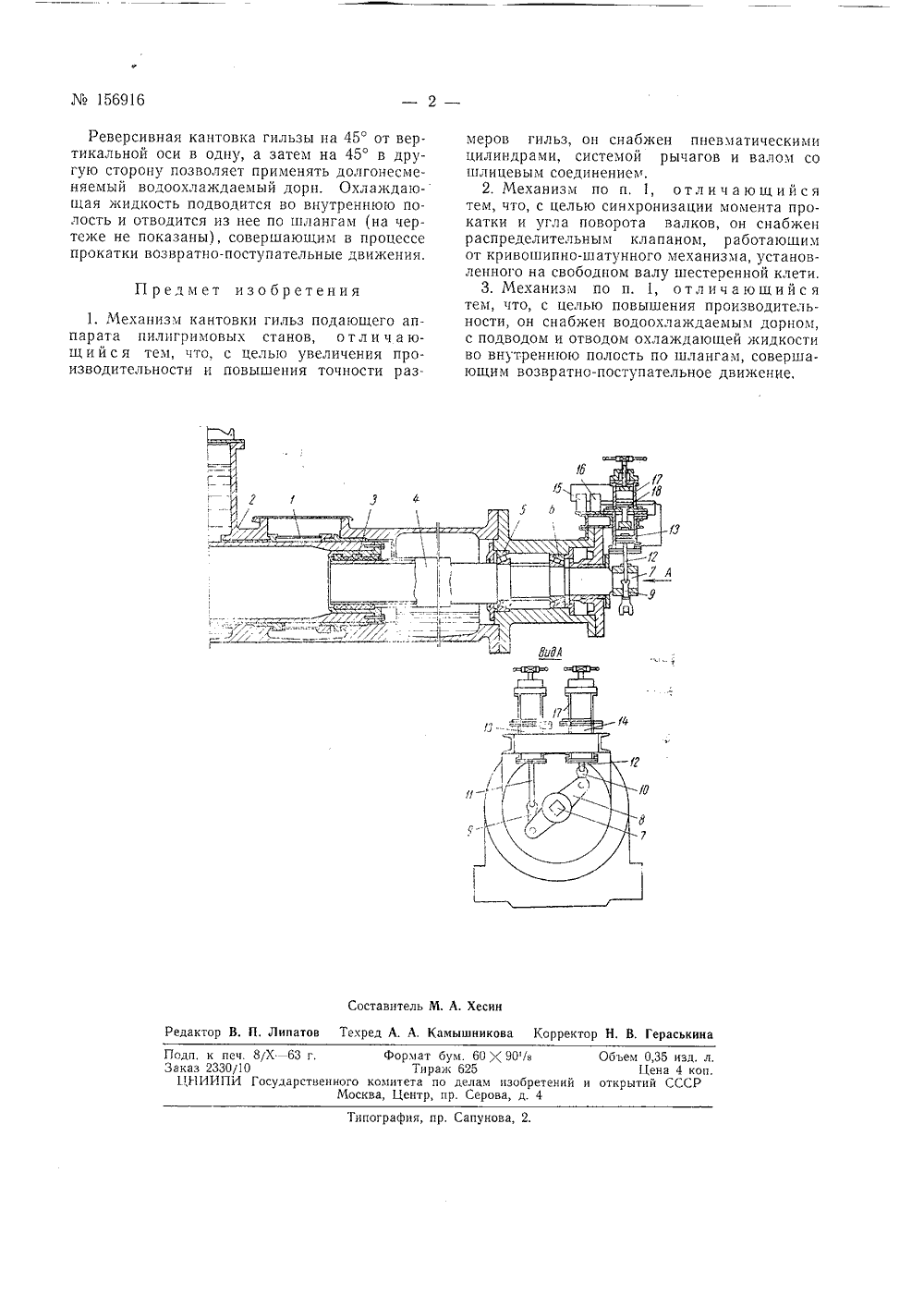

Союз Советских СоциАлистических РЕСПУБЛИККласс 7 а, 7 УС КОМУ 56916 ПК В 2 Ь 1961 ( 754321/22 аявлено 6,Х ГОСЬДАРСТВЕННЫИКО 11 ИТЕТ ПО ДЕДАМОБРЕТЕНИИ И ОТКРЫТИЙСССР ДК Х,1963, Бюллетень17 публиковано 26 ВС:Сад:,ф П 1 ГБбТЕ;,;гБлдЛ 0 па ЛВ 2 Подписна Я. Мотрий. А. Шубик ОВКИ ГИ ИЛ ИГРИМ ЕХАНИЗМ КАН ПИзвестны механизмы кантовки гильз, используемые при прокатке труб на пилигримовых станах, выполненные в виде дрели, расположенной на передней или задней части штока поршня подающего аппарата.Отличие предлагаемого механизма кантовки гильз подающего аппарата пилигримовых станов состоит в том, что он оборудован пневматическими цилиндрами, системой рычагов и валом со шлицевым соединением. Механизм кантовки такой конструкции увеличивает производительность стана и повышает точность размеров гильз.Кроме того, с целью синхронизации момента прокатки и угла поворота валков, механизм кантовки может быть снабжен распределительным клапаном, работающим от кривошипно-шатунного механизма, установленного на свободном валу шестеренной клети.Предлагаемый механизм отличается также тем, что он снабжен водоохлаждаемым дорном; при этом охлаждающая жидкость подводится во внутреннюю полость и отводится из нее по возвратно-поступательно перемещающимся шлангам.На чертеже схематически изображен описываемый механизм, вид сбоку в разрезе и вид по стрелке А.Поршень 1 корпуса 2 подающего аппарата выполнен пустотелым с гайкой 3, в квадратное или снабженное шлицами внутреннее отверС ВИЬЕТЕЛЬСТВУ 3 ПОДАОЩЕГО АППАРАТАЫХ СТАНОВ стие которой входит соответствуюшего профиля вал 4 (шпиндель), опирающийся на подшипники 5 и б.На хвостовике 7 вала жестко крепитсплечий рычаг 8, который тягами 9 и 1 соединяется к штокам 11 и 12 пневмоц ров 13 и 14.Для управления подачей воздуха в пневмоцилиндры может быть применен распределительный клапан 15, взаимодействующий с кривошипно-шатунным механизмом, установленным на свободном валу шестеренной клети (на чертеже не показаны). Кривошипно-шатунную передачу регулируют таким образом, что распределительный клапан переключается один раз за оборот пилигримового валка, при окончании прокатки полирующим участком.При этом воздух из сети поступает в подпоршневую и надпоршневую полость соответственно пневмоцилиндров 13 и 14 (или 14 и 13) механцзма кантовки. Противоположные полости пневмоцилиндров сообщаются при этом с атмосферой.В исходном положении при работе с периодически сменяемыми дорнами воздух через клапан 1 б поступает в цилиндры 17, поршни 18 которых опускаются, и дорновая головка устанавливается замком вверх, В этом положении дорны заменяют.При работе с долгонесменяемымп дорнаминадобность в цилиндрах 17 отпадает, что упрощает конструкцию механизма кантовки.156916 П редмет изобретения Рид 4 Составитель М. А. ХесинРедактор В. П. Липатов Техред А. А. Камышникова Корректор Н. В. Гераськина Подл. к печ. 8/Х - 63 г. Формат бум. 60 Х 90/в Объем 0,36 изд. л. Заказ 2330/10 Тираж 626 Цена 4 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2. Реверсивная кантовка гильзы на 45 от вертикальной оси в одну, а затем на 45 в другую сторону позволяет применять долгонесменяемый водоохлаждаемый дорн. Охлаждающая жидкость подводится во внутреннюю полость и отводится из нее по шлангам (на чертеже не показаны), совершающим в процессе прокатки возвратно-поступательные движения,1. Механизм кантовки гильз подающего аппарата пилигримовых станов, о т л и ч а ющийся тем, что, с целью увеличения производительности и повышения точности размеров гильз, он снабжен пневматическими цилиндрами, системой рычагов и валом со шлицевым соединением.2. Механизм по п, 1, отличающийся тем, что, с целью синхронизации момента прокатки и угла поворота валков, он снабжен распределительным клапаном, работающим от кривошипно-шатунного механизма, установленного на свободном валу шестеренной клети.3. Механизм по п. 1, отличающийся тем, что, с целью повышения производительности, он снабжен водоохлаждаемым дорном, с подводом и отводом охлаждающей жидкости во внутреннюю полость по шлангам, совершающим возвратно-поступательное движение,
