Польдерная система
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

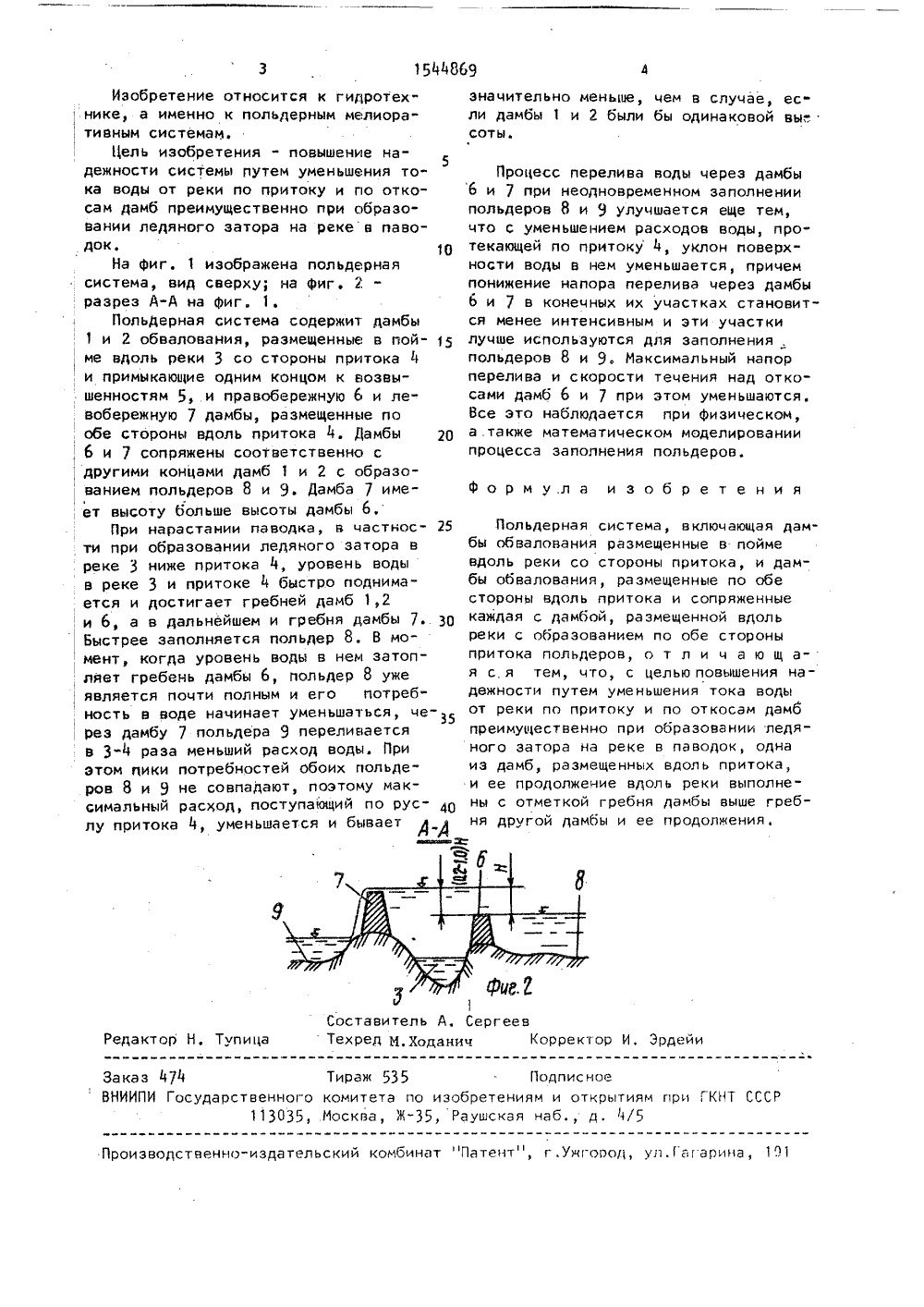

(1)Е 02 В 3/ОО ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1(57) Изобретение относится к гидротехническим сооружениям, а именно к кон"струкциям польдерных оросительных систем. Цель изобретения - повышение на" 2дежности системы путем уменьшения тока воды от реки по притоку и по откосам дамб преимущественно при образовании ледяного затора на реке в паводок, По обе стороны притока 4 реки 3 размещены дамбы 6 и 7, примыкающие к дамбам 1 и 2, расположенным вдоль реки 3. Дамба 7 имеет высоту больше высоты дамбы 6. При нарастании паводка в реке 3 уровень воды в реке 3 и притоке 4 повышается и достигает гребней дамб 1, 2 и 6, а в дальнейшем и гребня дамбы 7. Быстрее заполняется польдер 8, а после его заполнения происходит заполнение польдера 9. Это приводит к удлинению срока заполнения польдеров, снижению расхода воды по притоку 4 и расхода воды на перелив через дамбы 1 2, 6 и 7. 2 ил.значительно меньше, чем в случае, если дамЬы 1 и 2 были бы одинаковой вы;.соты. формула изобретения Составитель А, СергеевТехред МХоданич Корректор И, Эрдейи Редактор Н, Тупица Заказ ч 7 ч Тираж 535 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д, гг/5 Производственно-издательский комбинат "Патент, г.Уягооод, ул.Гагарина, 101 Изобретение относится к гидротех, нике, а именно к польдерным мелиора тивным системам.Цель изобретения - повышение на 5дежности системы путем уменьшения тока воды от реки по притоку и по откосам дамб преимущественно при образовании ледяного затора на реке в паводок, 10На фиг. 1 изображена польдернаясистема, вид сверху; на фиг. 2разрез А-А на фиг. 1.Польдерная система содержит дамбы1 и 2 обвалования, размещенные в пойме вдоль реки 3 со стороны притока , и примыкающие одним концом к возвышенностям 5, и правобережную 6 и левобережную 7 дамбы, размещенные пообе стороны вдоль притока 4. Дамбы 20 , 6 и 7 сопряжены соответственно сдругими концами дамб 1 и 2 с образо, ванием польдеров 8 и 9. Дамба 7 имеет высоту больше высоты дамбы 6,При нарастании паводка, в частнос ти при оЬразовании ледяного затора в реке 3 ниже притока М, уровень воды в реке 3 и притоке ч быстро поднимается и достигает гребней дамб 1,2 и 6, а в дальнейшем и гребня дамбы 7. щ 0Быстрее заполняется польдер 8, В мо; мент, когда уровень воды в нем затоп ляет гребень дамбы 6, польдер 8 ужеявляется почти полным и его потреб, ность в воде начинает уменьшаться, че- рез дамбу 7 польдера 9 переливается в 3-ч раза меньший расход воды. При этом пики потребностей обоих польдеров 8 и 9 не совпадают, поэтому максимальный расход, поступающий по рус лу притока 1, уменьшается и бывает Процесс перелива воды через дамбы 6 и 7 при неодновременном заполнении польдеров 8 и 9 улучшается еще тем, цто с уменьшением расходов воды, протекающей по притоку ч, уклон поверхности воды в нем уменьшается, причем понижение напора перелива через дамбы Ь и 7 в конечных их участках становится менее интенсивным и эти участки лучше используются для заполнения, польдеров 8 и 9, Максимальный напор перелива и скорости течения над откосами дамб 6 и 7 при этом уменьшаются, Все это наблюдается при физическом, а также математическом моделировании процесса заполнения польдеров. Польдерная система, включающая дамбы обвалования размещенные в пойме вдоль реки со стороны притока, и дамбы обвалования, размещенные по обе стороны вдоль притока и сопряженные каждая с дамбой, размещенной вдоль реки с оЬразованием по обе стороны притока польдеров, о т л и ц а ю щ ая с.я тем, цто, с целью повышения надежности путем уменьшения тока воды от реки по притоку и по откосам дамб преимущественно при образовании ледяного затора на реке в паводок, одна из дамб, размещенных вдоль притока, и ее продолжение вдоль реки выполнены с отметкой гребня дамбы выше гребня другой дамбы и ее продолжения,
СмотретьЗаявка
4434045, 03.05.1988
ЛИТОВСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГИДРОТЕХНИКИ И МЕЛИОРАЦИИ
РИМКУС АЛЬФОНСАС АДОМОВИЧ, ВАЙКАСАС САУЛЮС СТАСЕВИЧ
МПК / Метки
МПК: E02B 3/00
Метки: польдерная
Опубликовано: 23.02.1990
Код ссылки
<a href="https://patents.su/2-1544869-poldernaya-sistema.html" target="_blank" rel="follow" title="База патентов СССР">Польдерная система</a>
