Литниковая система для модифицирования в форме

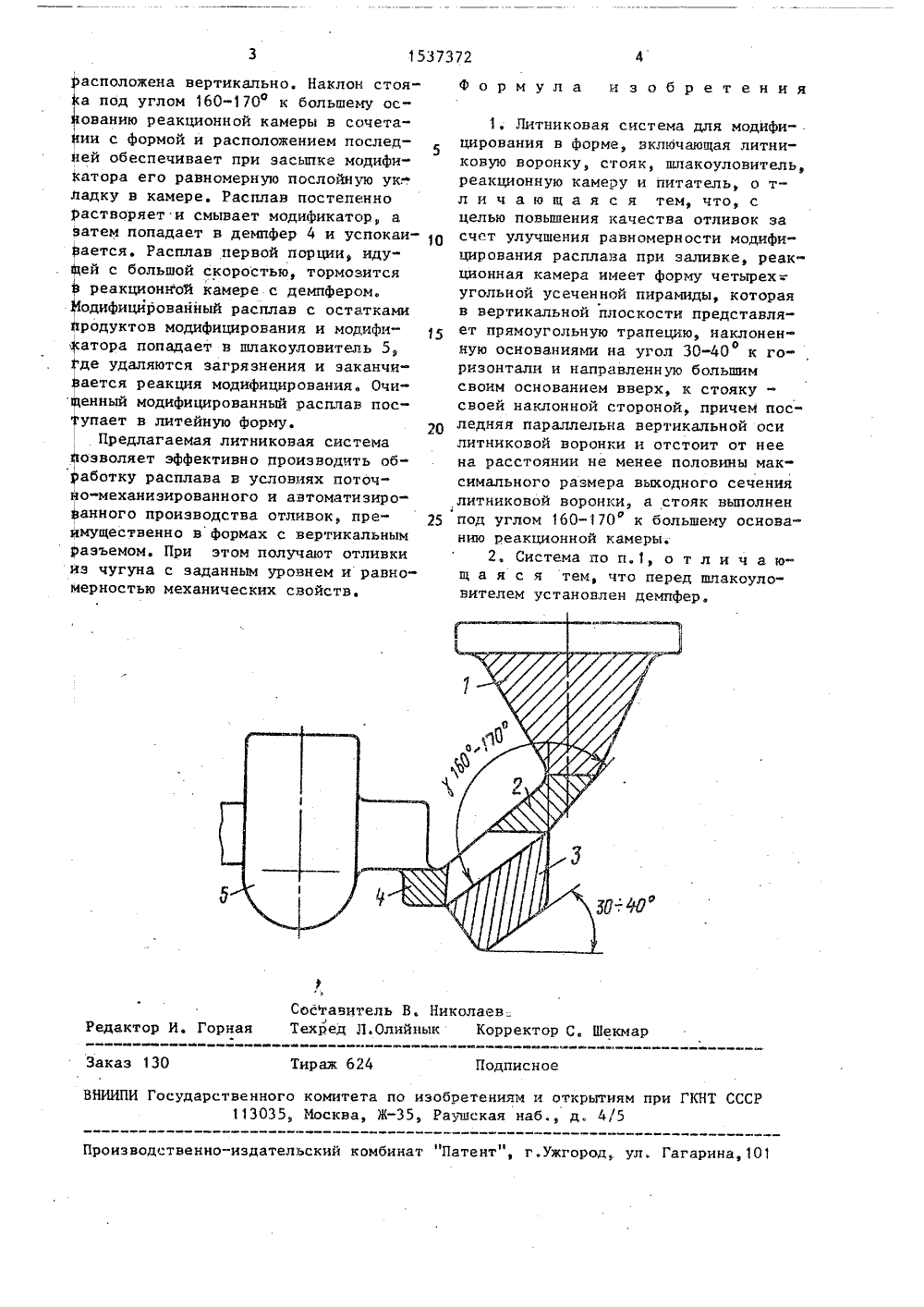

(57) Изобрному произлучению отлчугуна пут МОДИФИ ОВАЯ СИ ФОРМЕ тение о одству, носится к литейв частности к повысокопрочно ок орменного модивну к литейному изготовлению чугуна с ого модинно в ли ным разъеприме фицир нием внутриформен анин, преимуществ формах с вертикал теин мом. Цель изобр ества отлив га пр со ержи 2, р центтател литкционбеж- Литп ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЗ(46) 23.01.90. Бюл. У 3 (71) Камское объединение по производству большегрузных автомобилей (72) С.П. Дмитриев, И.К. Вазиев, Ю.П. Шитков, Б,А. Матвеев и Ю,В. Дягилев(56) Авторское свидетельство СССР В 1060296, кл. В 22 С 9/08, 1982.Авторское свидетельство СССР И 1191169, кл. В 22 С 9/08, 1984. Изобретение относится изводству, а именно к тливок из высокопрочног ения - повышение каза счет улучшенияодифицирования распла равномерности м ва при заливке. На чертеже изображ мая литниковая систем Литниковая система никовую воронку 1, ст ную камеру 3, демпфер ный шлакоуловитель 5фицирования в условиях массового производства на формовочных линиях с вертикальной линией разъема полу- форм. Целью изобретения является повышение качества отливок за счет улучшения равномерности модифицированного расплава при заливке. Литниковая система содержит реакционную камеру в виде четырехугольной усе" ченной пирамиды, основания которойонаклонены под углом 30-40 к горизонтали, и стояк, выполненный под углом 160-170 к большему основанию реакционной камеры, Наклонная сторона пирамиды параллельна вертикальной оси литниковой воронки и отстоит от нее на расстоянии не менее половины максимального размера выходного сечения литниковой воронки, 1 з.п.ф-лы,никовая система выполнена тормозящей. Отношение площадей сечений стояка к выходу из демпфера реакционной камеры к сумме площадей сечений питателей составляет ( 1, 2-1,3):( 1, 12-1, 14): 1.Литниковая система работает следующим образом,Порцию модификатора засыпают через литниковую воронку 1 и стояк 2 в реакционную камеру 3, которая имеет форму четырехугольной усеченной пирамиды с основаниями, наклоненными к горизонтали под углом 30-40, расположенной большим основанием вверх, В вертикальной плоскости пирамида представляет прямоугольную трапецию, наклонная сторона которой обращена к стояку и3 1537372 Николаев1 к Корректор С. Шекмар сгавитель В.ехред Л.Олий тор И. Горн одписное ГКНТ СС бретениям и открыти аушская наб., д. 4/ оизводственно-издательский комбинат "Патент", г.ужгород ул. Гагарина, 101 асположена вертикально. Наклон стоя- а под углом 160-170 к большему осованию реакционной камеры в сочетаии с Формой и расположением последней обеспечивает при засыпке модифиКатора его равномерную послойную ук ладку в камере. Расплав постепенно растворяет и смывает модификатор а атем попадает в демпфер 4 и успокаивается. Расплав первой порции, иду" ей с большой скоростью, тормозитсяреакционной камере с демпфером.одифицированный расплав с остатками продуктов модифицирования и модифиатора попадает в шлакоуловитель 5, де удаляются загрязнения и заканчивается реакция модифицирования. Очищенный модифицированный расплав поступает в литейную форму.Предлагаемая литниковая система озволяет эффективно производить обаботку расплава в условиях поточно-механизированного и автоматизированного производства отливок, преимущественно в формах с вертикальным разъемом. При этом получают отливки иэ чугуна с заданным уровнем и равномерностью механических свойств. Ватетив а т айат т вава т ВатеЗаказ 130 Тираж 624ВНИИПИ Государственного комитета по и113035, Москва, Ж,Формула изобретения 1, Литниковая система для модифицирования в Форме, включающая литниковую воронку, стояк, шлакоуловитель,реакционную камеру и питатель, о тл и ч а ю щ а я с я тем, что, сцелью повышения качества отливок за10 счет улучшения равномерности модифицирования расплава при заливке, реакционная камера имеет форму четырех=угольной усеченной пирамиды, котораяв вертикальной плоскости представляет прямоугольную трапецию, наклоненную основаниями на угол 30-40 к гооризонтали и направленную большимсвоим основанием вверх, к стоякусвоей наклонной стороной, причем последняя параллельна вертикальной осилитниковой воронки и отстоит от неена расстоянии не менее половины максимального размера выкодного сечениялитниковой воронки, а стояк выполненР25 под углом 160-70 к большему основанию реакционной камеры,2, Система по п,1, о т л и ч а ющ а я с я тем, что перед шлакоуловителем установлен демнфер.
