Пробоотборник сыпучих материалов из падающих потоков

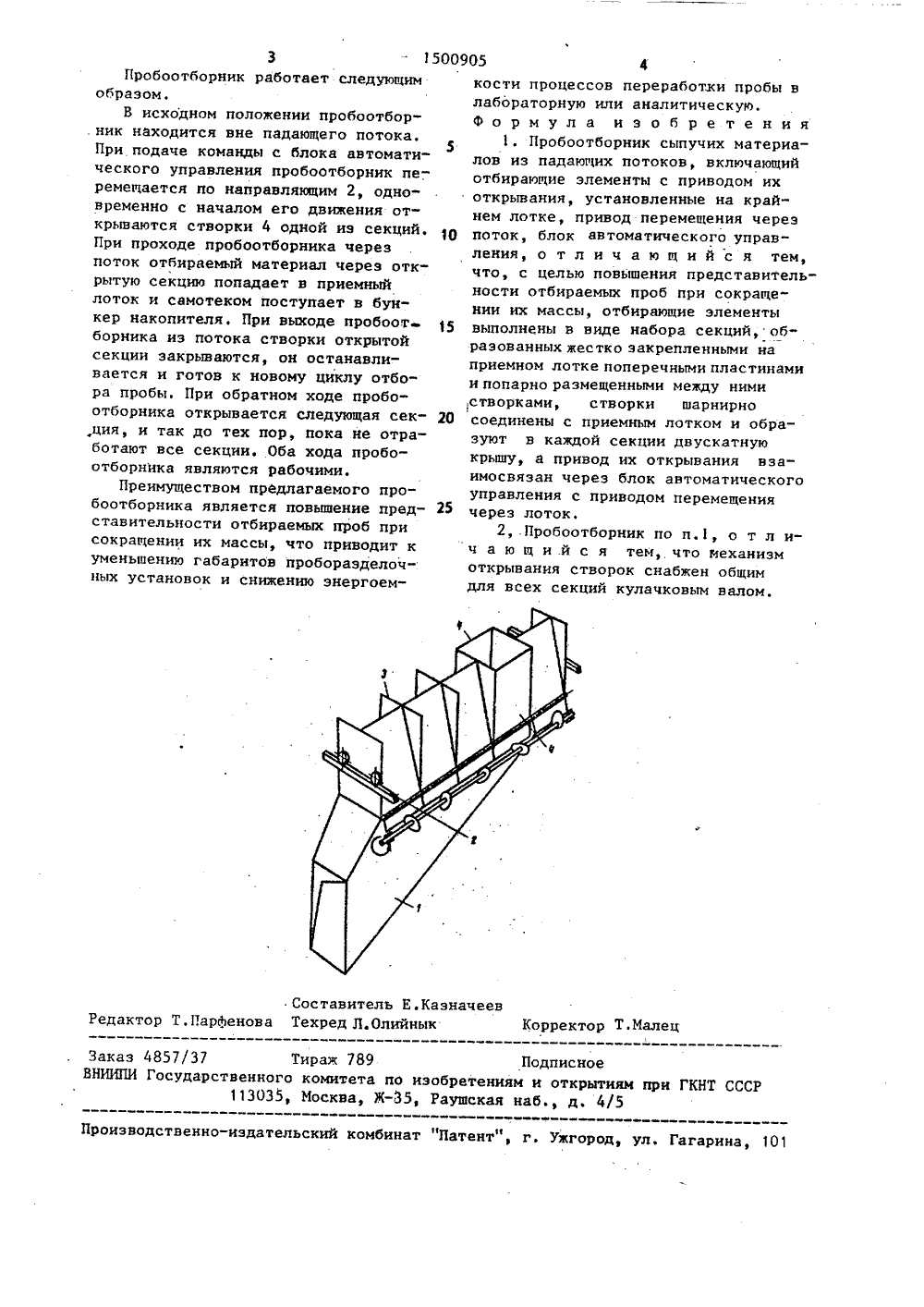

(5) Изобретени опробования сып жет быть исполь из потока больш-26 относится к техн чих материалов и овано для отбора й мощности, ель ние представител и мопро изо носретения - повыш ти отбираемых и при сокращен н кл АвтВ 480, ЛОВ,И ие относится к техник Изобрете опробования личных отра темах отбор а пучих материал ти в сисбольшойзовано, ватериала ыщленн ях пром проб из жет быт отокаисполпроб мощности и ля от астности, а трактах пливоподач тепловых ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(71) Уральский Аилиал Всесоюзного теп лотехнического научно-исследовательского институтаим.Ф.Э.Дзержинскоге (72) Г.М.Карагодин, Н.П.Ваулина и В.С.Ходыкин(56) Кипнис 1,. Технический контроль а углеобогатительных Фабриках. М.:. Недра, 1976, с.106.Патент Франции У 3444013- С 01 И 1/20, 1985.орское свидетельство СССР950, кл, С 01 Н 1/00, 1975.ПРОГООТБОРНИК С 1 ПУЧИХ МАТЕРИА 8 ПАДАВШИХ ПОТОКОВ электрических станции.Целью изобретения явлется повышение представительности отбираемыхпроб при сокращении их массы,На чертеже изображен предлагаемый пробоотборник, общий вид.Пробоотборник включает отбирающиеэлементы с приводом их открыванияустановленные на приемном лотке 1,привод перемещения через лоток (непоказан) по направляющим 2 и блок их массы. Пробоотборннк включаетотбирающие элементы, которые представляют собой набор секций, образованных жестко закрепленными на приемном лотке поперечными пластинами.Между ними попарно размещены створки,шарнирно соединенные с приемным лотком. Створки образуют в каждой секции двускатную крышу Привод открывания створок секций взаимосвязан.; сприводом перемещения пробоотборникачерез поток. 1 з,п. Ь-лы, 1 ил. автоматического управления (не пока- -зан). Отбирающие элементы представляют собой набор секций, образованныхжестко закрепленными на приемном лотке поперечными пластинами 3 и попар Рно размещенными между ними створками 4. Створки 4 шарнирно соединены с СЛприемным лотком 2 и образуют в каждой секции двускатную крышу. Механизм открывания створок может включать в общий для всех секций кулачковый вал, электромагниты или другиесиловые механизмы. Привод открываниястворок взаимосвязан через блок автоматического управления с приводомперемещения через поток. Пробоотборник может быть смонтирован в узле пересыпки с одного конвейера на другой.Заказ 4857/37 ВНИИПИ Государственного 113035, ираж 789 Подписное комитета по изобретениям и открытиям Москва, Ж, Раушская наб., д. 4/5 КНТ СССР Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101 3 " 15009Пробоотборник работает следующим образом.В исходном положении пробоотбор. ник находится вне падающего потока. При подаче команды с блока автоматического управления пробоотборник перемещается по направляющим 2, одновременно с началом его движения открываются створки 4 одной иэ секций. 10 При проходе пробоотборника через поток отбираемый материал через открытую секцию попадает в приемный лоток и самотеком поступает в бункер накопителя. При выходе пробоот борника из потока створки открытой секции закрываются, он останавливается и готов к новому циклу отбо" ра пробы, При обратном ходе пробоотборника открывается следующая сек .ция, и так до тех пор, пока не отработают все секции. Оба хода пробоотборника являются рабочими.Преимуществом предлагаемого пробоотборника является повышение пред ставительности отбираемых проб при сокращении их массы, что приводит к уменьшению габаритов пробораэделочных установок и снижению энергоемкости процессов переработки пробы в лабораторную или аналитическую, формула и з о б р е т е н и я1. Пробоотборник сыпучих материалов из падающих потоков, включающий отбирающие элементы с приводом их открывания, установленные на крайнем лотке, привод перемещения через поток, блок автоматического управления, о т л и ч а ю щ и й с я тем, что, с целью повышения представительности отбираемых проб при сокращении их массы, отбирающие элементы выполнены в виде набора секций,образованных жестко закрепленными на приемном лотке поперечными пластинами и попарно размещенными между ними ,створками, створки шарнирносоединены с приемным лотком и образуют в каждой секции двускатную крышу, а привод их открывания взаимосвязан через блок автоматического управления с приводом перемещения через лоток.2,.Пробоотборник по и.1, о т л ич а ю щ и й с я тем, что механизм открывания створок снабжен общим для всех секций кулачковым валом.
