Способ увеличения базы измеряемых моментов в тензометрических весах рамной конструкции

Номер патента: 149609

Автор: Никитин

ZIP архив

Текст

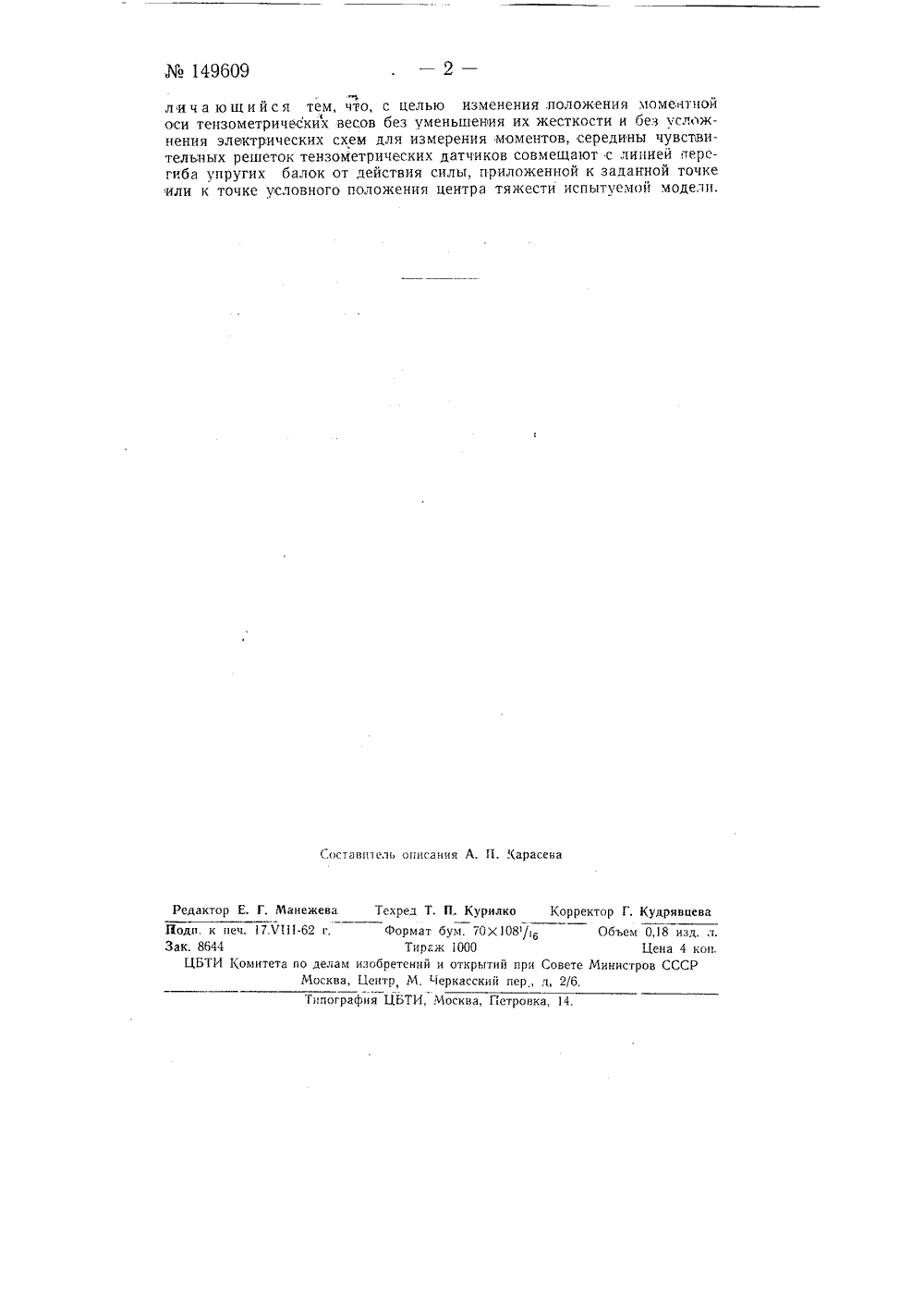

149609 Класс 421 с, 450242 К 7 оз СССР ПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ дтисная группа Л 17 Я. Т. НикитинОСОБ УВЕЛИЧЕНИЯ БАЗЫ ИЗМЕРЯЕМЫХ МОМЕНТОВ ТЕНЗОМЕТРИЧЕСКИХ ВЕСАХ РАМНОЙ КОНСТРУКЦИИ Заявлено 1 августа 1961 г. за740609/26-10делам изобретений и открытий при Совете Министров СССР мите Опубликовано в Боллетене изобретений16 1962 г: В существующих тензометрических весах, применяемых при аэродинамических исследованиях, перенос моментной точки весов в новое положение и увеличение базы измеряемых моментов осуществляется электрическими способами. Однако эти способы не позволяют менять в упругих рамных системах положение моментной оси тензометрических весов, не уменьшая их жесткости и не усложняя схемы,Предложенный способ увеличения базы измеряемых моменов в тензометрических весах рамной конструкции этих недостатков не имеет. Предлагаемый способ основан на использовании свойсва рамных систем изменять положение линий перегиба упругих балок в меньших пределах, чем пределы изменения линий действия силы, вызвавшей соответствующее изменение положения линии перегиба упругих балок, Это достигается тем, что середины чувствительных решеток тепзометрических датчиков совмещены с линией перегиба упругих балок, приложенной в заданной точке силой, или в точке условного положения центра тяжести модели. Расстояние, на которое необходимо изменить положение моментной оси тензометрических весов, зависит только от жесткостных и геометрических параметров рамных систем н не зависит от электрических параметров. едм ет изобретени Способ увеличения весах рамной конструк систем изменять полож пределах, чем пределы базы измеряемых ь ии, основанный на ние линии перегибизменения положен ензомегричсскнх упругих захньх алок в ме ьпх йствия силы, о тментов свойств упругих я линии149609л и ч а ю щ и й с я тем, что, с целью изменения положения моментной оси тензометрических весов без уменьшения их жесткости и без усложнения электрических схем для измерения моментов, середины чувствительных решеток тензометрических датчиков совмещают с линией перегиба упругих балок от действия силы, приложенной к заданной точке или к точке условного положения центра тяжести испытуемой модели.Составпель описания А. и. КарасеваРедактор Е. Г, Манежева Техред Т. П. Курилко Корректор Г, Кудрявцева Поди. к печ. 17.И 11-62 г, Формат бум. 70 Х 108/1 в Объем 0,18 изд. л. Зак. 8644 Тираж 1000 Цена 4 коп. ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр М. Черкасский пер, д, 2/6,Типография ЦБТИ, Москва, Петровка, 14.

Смотреть

Заявка

740609, 01.08.1961

Никитин Я. Т

МПК / Метки

МПК: G01L 1/22, G01M 9/06

Метки: базы, весах, измеряемых, конструкции, моментов, рамной, тензометрических, увеличения

Опубликовано: 01.01.1962
