Система масляного уплотнения вала турбомашины
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1476202
Авторы: Балаценко, Емельяненко
Текст

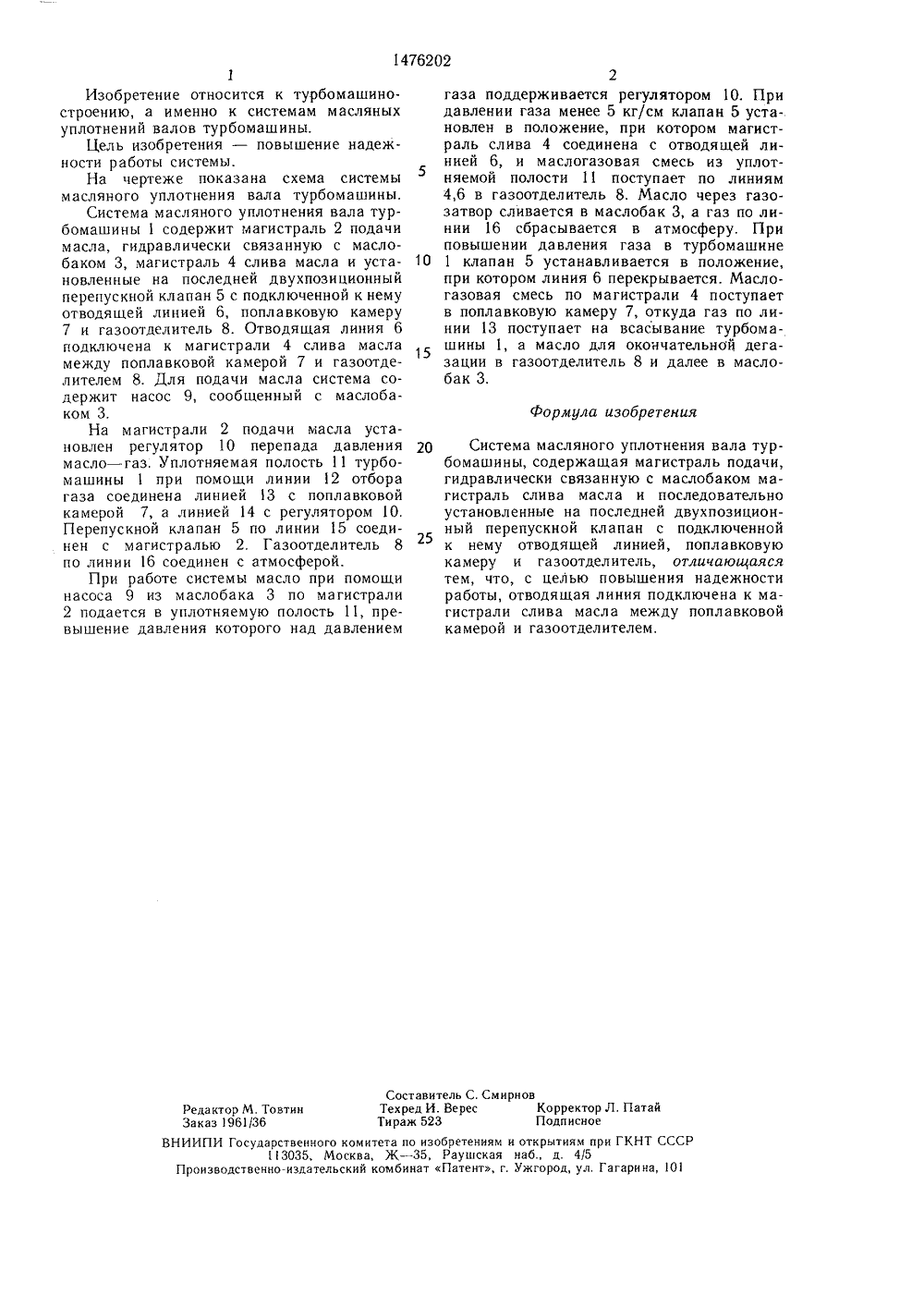

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО,1476202 д 4 Г 04 Р 29/ ИСАНИЕ ИЗОБРЕТЕНИ К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ 16но-нсследовалогическийостроениянаучно-пнм. М. ВВ. Л. Балац тельскии институт Сумского ронзводФрунзе енко льство СССР 29/08, 1983. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(54) СИСТЕМА МАСЛЯНОГО УПЛОТНЕНИЯ ВАЛА ТУРБОМАШИНЫ(57) Изобретение относится к турбомашиностроению и позволяет повысить надежность работы системы. На магистрали (М) 4 слива масла последовательно установлены двух- позиционный перепускной клапан 5, поплавковая камера 7 и газоотделнтель 8. Отводящая линия 6 подключена к М 4 между камерой и газоотделителем и к клапану. М 2 подачи масла гндравлически связана с маслобаком 3. Прн повышении давления газа в турбомашине 1 клапан устанавливается в положение, при котором линия 6 перекрывается и маслогазовая смесь по М 4 поступает в камеру. 1 ил.14762 Формула изобретения 1Изобретение относится к турбомашиностроению, а именно к системам масляных уплотнений валов турбомашины.Цель изобретения - повышение надежности работы системы.На чертеже показана схема системы масляного уплотнения вала турбомашины.Система масляного уплотнения вала турбомашины 1 содержит магистраль 2 подачи масла, гидравлически связанную с масло- баком 3, магистраль 4 слива масла и уста новленные на последней двухпозиционный перепускной клапан 5 с подключенной к нему отводящей линией 6, поплавковую камеру 7 и газоотделитель 8. Отводящая линия 6 подключена к магистрали 4 слива масла между поплавковой камерой 7 и газоотделителем 8. Для подачи масла система содержит насос 9, сообщенный с маслобаком 3.На магистрали 2 подачи масла установлен регулятор 10 перепада давления 20 масло - газ. Уплотняемая полость 11 турбомашины 1 при помощи линии 12 отбора газа соединена линией 13 с поплавковой камерой 7, а линией 14 с регулятором 10, Перепускной клапан 5 по линии 15 соединен с магистралью 2, Газоотделитель 8 по линии 16 соединен с атмосферой.При работе системы масло при помощи насоса 9 из маслобака 3 по магистрали 2 подается в уплотняемую полость 11, превышение давления которого над давлением 02ггаза поддерживается регулятором 10. При давлении газа менее 5 кг/см клапан 5 установлен в положение, при котором магистраль слива 4 соединена с отводящей линией 6, и маслогазовая смесь из уплотняемой полости 11 поступает по линиям 4,6 в газоотделитель 8. Масло через газо- затвор сливается в маслобак 3, а газ по линии 16 сбрасывается в атмосферу. При повышении давления газа в турбомашине 1 клапан 5 устанавливается в положение, при котором линия 6 перекрывается. Масло- газовая смесь по магистрали 4 поступает в поплавковую камеру 7, откуда газ по линии 13 поступает на всасывание турбомашины 1, а масло для окончательной дегазации в газоотделитель 8 и далее в маслобак 3. Система масляного уплотнения вала турбомашины, содержащая магистраль подачи, гидравлически связанную с маслобаком магистраль слива масла и последовательно установленные на последней двухпозиционный перепускной клапан с подключенной к нему отводящей линией, поплавковую камеру и газоотделитель, отличающаяся тем, что, с целью повышения надежности работы, отводящая линия подключена к магистрали слива масла между поплавковой камерой и газоотделителем.Составитель С. Смирнов Редактор М. Товтин Техред И. Верес Корректор Л. Патай Заказ 1961/36 Тираж 523 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР13035, Москва, Ж - 35, Рау шская наб., д. 4/5 Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101
СмотретьЗаявка
4281500, 10.07.1987
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И КОНСТРУКТОРСКО ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ КОМПРЕССОРНОГО МАШИНОСТРОЕНИЯ СУМСКОГО МАШИНОСТРОИТЕЛЬНОГО НАУЧНО-ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ ИМ. М. В. ФРНУЗЕ
БАЛАЦЕНКО СЕРГЕЙ ЛЕОНИДОВИЧ, БАЛАЦЕНКО ВЛАДИМИР ЛЕОНИДОВИЧ, ЕМЕЛЬЯНЕНКО ЕВГЕНИЙ ИВАНОВИЧ
МПК / Метки
МПК: F04D 29/10
Метки: вала, масляного, турбомашины, уплотнения
Опубликовано: 30.04.1989
