Передающее устройство в системах телеуправления и телесигнализации с полярным уплотнением линии

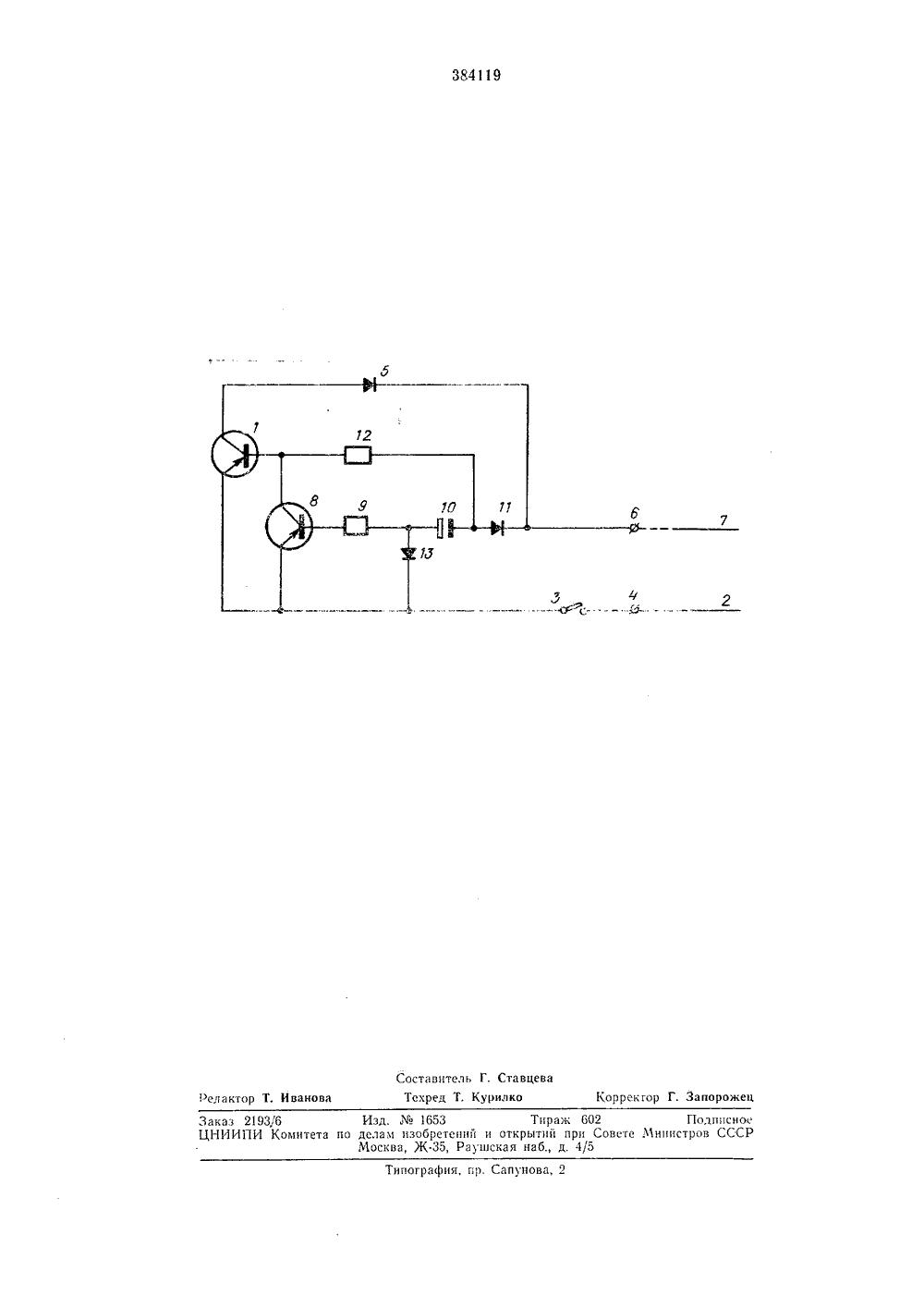

ОПИСАНИЕ 384 И 9ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетскнх Социалистических РеспубликЗависимое от авт. свцдстельст Заявлецо О 1,71,197 С 08 с 15/О 1 031 13/О144468718 с присоедицепцем заявки Ъе Прио йомнтет по ледамооретеннй и открытий Опубликовано 23.т.1 Дата опублнова 1 ия ДК 621.398.654,93,621ь 4 о 94 г 3. Б юл лет описания 8 прн Совете Министре СССРВ. А. Степанов, Ю. В, . СташицовШахтинский филиал Новоче удового КрасцогЗнамени политехнического о Орджоникидзе Коновалов и Ю. П рнасского ордена Тр института им. Серг явител ПЕРЕДАЮЩЕЕ УСТРОЙСТВО В СИСТЕМАХ ТЕЛЕУПРАВЛЕНИ ТЕЛЕСИГНАЛИЗАЦИИ С ПОЛЯРНЫМ УПЛОТНЕНИЕМ ЛИНСВЯЗИ з1 О Изобретецис относится к техццке телеупрявлеция и телесигцалцзации с полярным уплотцецием линии связи и может найти примсцсцие, например, при разработке устройств для дистанционного автоматизированного управлеция шахтными коцвсйерцыми линиями,Известные псредающие устройства в системах телеуправлеция и тслесигцалцзаццц с полярцым уплотцецисм линии связи состоят и ключевого транзистора, эмиттер которого со сдицец с первым проводом линии связи, коллектор через первый диод - со вторым проводом линии связи, а база ключевого трацзистора подключена к резистору. Недостатком такого устроиства является то,что сигнал, выданный им в линию связи, цсотличается от ложцого сигнала, появляющсгося при замыкации проводов управлсццямежду собой вследствие того, что один полупериод перемсццого напряжения в линии связи полностью закорочец, а второй используется для передачи сигнала в протцвоположцом направлении, Кроче того, закорочсццыйполупериод напряжения цевозможцо использовать для передачи какой-либо другой информации,Цель изобрстсция - исключеццсЛОЖНЫХ СИГЦЯЛОВ В ЛИЦИЯХ СВ 5 ЗИ Суплотнением со стороны, противо расположсццю источника пцтащ 1 я, ц увслцчеццс объема передаваемой информации.Для этого в предлагаемом передающем устройстве цараллслыю эмцттер-базовому переходу ключевого транзистора подключсц эмцттер-коллекторцый переход управляющего транзистора, база которого чсрез дополццтсльцый резистор, коцдецсятор ц второй диод подключсца ко второму проводу линии связи, общая точка соедццсцця конденсатора и второго диода - и резистору, сосдццсццому с базой ключевого транзистора, а общяя точка дополццтельцого резистора ц конденсатора - через разрядный диод к эмцттсрам трацзцсторов.На чертеже приведена прццццпцялыяя схема предлагаемого передающего устройства.Устройство содержит ключевой трацзцстор 1, эмцттер которого соединен с проводом уцрявлсцц 5 2 1 с 1)ез коцтяктцый 1 лючц зажим 1, а его коллектор через диод 5 ц зажим 6 - с проводом 7. Пяряллсльцо эмцттср-базовому переходу транзистора 1 подключен эмцттсрколлскторцый переход управляющего трацзцстора 1 подклОчсц эмцттср-коллскторцый переход управляющего трацзцсторя 8 р база которого через резистор 9, коцдсцсятор 10, диод 11 и зажим 6 сос;1 ццеца с приводом 7. Общяя точка конденсатора 10 ц диода 11 связана через резистор 12 с базой транзистора 1 и коллектором трацзцстора 8.5 10 15 20 25 30 35 40 Общая точка конденсатора 10 и резистора 9 соединена через разрядный, диод 13 с эмиттерами транзисторов 1 и 8, подключенными к проводу 2.Устройство работает следующим образом.Для пояснения работы устройства разбирают случай, когда необходимо передавать сигнал, используя только отрицательные полупериоды напряРкеиия в провод 7 по отношению к проводу 2.Если контактный ключ 3 разомкнут, то устройство нс влияет на линию связи. При замыкании ключа 3 В нячсле ГОлуперР 10 дя Открывается управляющий транзистор 8 за счет тока заряда конденсатора 10 по цепи: провод упрагления 2 - зажим 4 ключ 3 - эмиттер-базовый переход транзистора 8 - резистор 9 - конденсатор 10 в ди 11 в заж 6 в пров управления 7. В результате этого на время возрастания амплитуды полупериода отрицательной полярности транзистор 1 остается закрытым. Как только амплитуда напряжения достигнет максимальной величины и пойдет на спад, заряд конденсатора 10 прекращается, транзистор 8 закрывается, а транзистор 1 открывается по цепи: положительная обкладка конденсатора 10 - разрядный диод 13 - эмиттер-базовый переход транзистора 1 - резистор 12 в отрицательн обкладка конденсатора 10. Открывшись, транзистор 1 через диод 6 закорячивяет вторую половину полупериода по цепи: провод управления 2 в заж 4 - ключ 4 - эмиттер-коллекторный переход транзистора 1 - диод 5 - зажим 6 - -провод управления 7. В результате этого в линию подастся сигнал с использованием только второй половины полупериода одной полярности. Первая половина этого полупериода может быть использована для контроля исправности линии связи.Таким образом, для выдачи в линию связи сигнала со стороны, противоположной расположению источника питания, не используется второй полупериод напряжения и не требуется постороннего источника питания. Во время возрастания разности потенциалов в проводах управления конденсатор 10 запасается энергией, а во вторую часть этого полупериода заря;1 конденсатора используегся для закорячивания этой же олярности переменого напряжения, что удооно при подаче сшнала из пунктов, И С И М ЕО ГЦ И Х П 0 С Т 0 Р 0 И Н Е Г 0 И С 1 О Ч Н 1 К Я П И Т Я И И 51, наприер с нунка загрузки конвейерной ли- ИИИ. ПРН Э ОМ ИСКЛ ЮЧс 1 ЕТС 5 1 РЕДЯ 1 а ЛОЖНОГО сигнала.При наличии постороннего источника питания управление устройством осуществляется подачей отпирающего потенциала на базу управляющего транзистора 8. Тогда ключ 3 не используется. Это позволяет применять предлагаемое устройство и в бесконтактных схемах. Предмет изобретенияПередающее устройство в системах телеуправления и телесигнализации с полярным уплотнением линии связи, содержащее ключевой транзистор, эмиттер которого соединен с первым проводом линии связи, а коллектор через первый диод - со вторым проводом линии связи, а база ключевого транзистора подключена к резистору, отличающееся тем, что, с целью повышения помехоустойчивости устройства, увеличения объема передаваемой информации, параллельно эмиттер-базовому переходу ключевого транзистора подключен эмиттерколлекторный переход управляющего транзистора, база которого через дополнительный резистор, конденсатор и второй диод подключена ко второму проводу линии связи, а об 1 цая точка соединения конденсатора и второго диода подключена к резистору, соединен.Оу с базой ключевого транзистора, а общая точка дополнительного резистора н конденсатора подключена через разрядный диод к эмиттерам транзисторов.Заказ 2193,/6 Изд.1653 Тираж 602 Г 1 одпсвоеЦНИИПИ Комитета по делам пзобретешш и открытий прп Совете Министров СССРМосква, Ж.35, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
