Способ возведения плотины

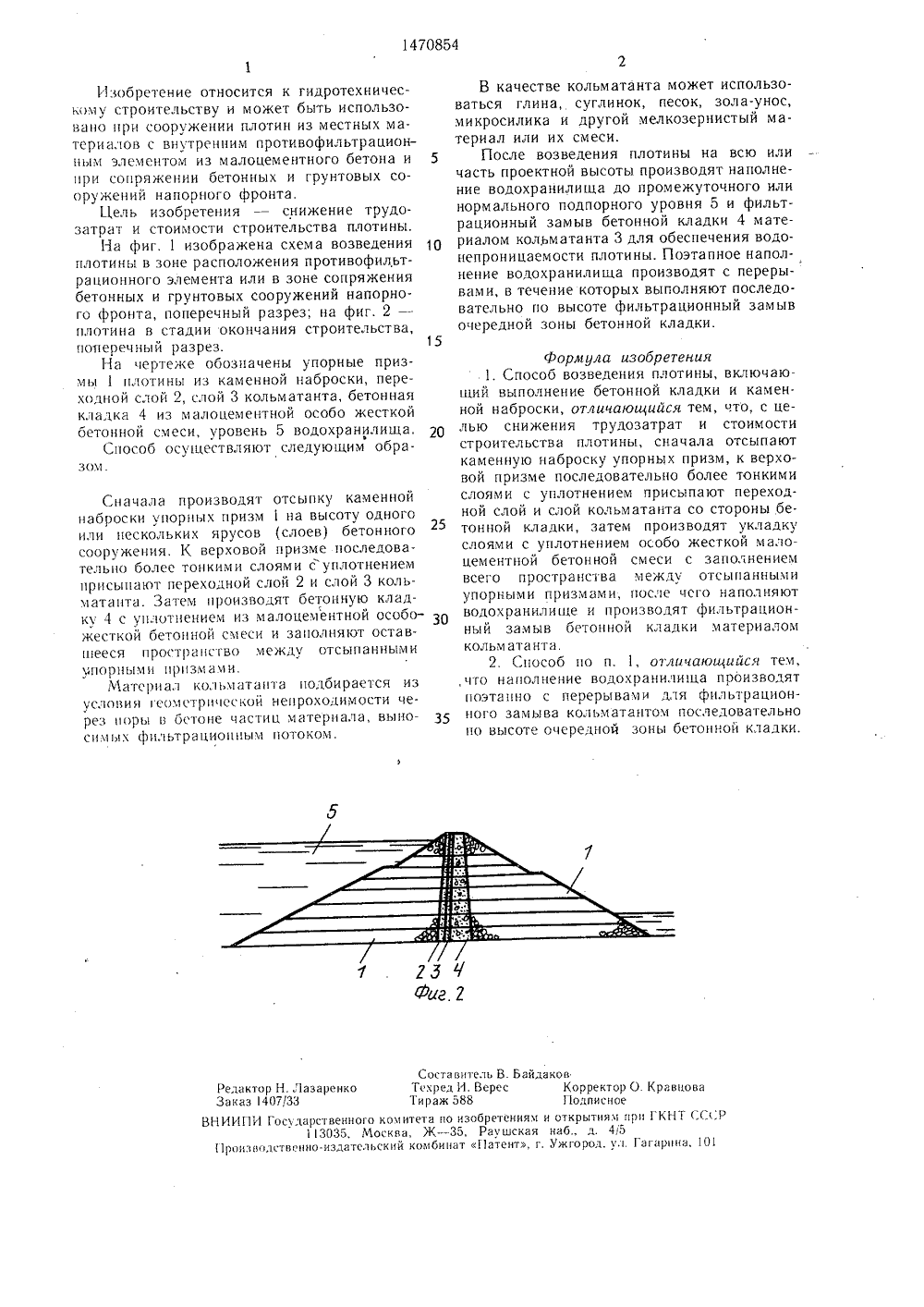

(21) 4 22 1 ОСУДАРСТВЕННЫИ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР А ВТОРСКОМУ СВИДЕТЕЛЬСТВ 296146/29-15(71) Сибирский филиал Всесоюзного научно-исследовательского института гидротехники им. Б. Е. Веденеева(56) Г 1 игалев Л. С. Сопряжение бетонных и земляных сооружений напорного фронта с помощью цилиндрической оболочки. - Гид ротехническое строительство, 1978,11, с. 11 - 14.Фролов Л. Б. Снижение стоимости строительства плотины благодаря применению новой технологии бетонных работ, СШЛ. Энергетика и электрификация. Сер. Гидро- энергетика за рубежом, 1985, вып. 2, с. 23 - 27.(54) СПОСОБ ВОЗВЕДЕНИЯ ПЛОТ 11 НЫ (57) Изобретение относится и гидротехническому строитсл ьству. Цел ь изобретения снижение трудозатрат и стоимости строител 1 ства. После отсыпки каменной наброски упорных призмк верховой призме последовательно более тонкими слоями с ) плотнснием присыпают переходной слой 2 и слой кольматанта 3. Затем производят бетонную кладку 4 без опалубки слоями с уплотнением из жесткой малоцементной бетонной смеси и заполняют оставшееся пространство между упорными призмами. Наполняют водохранилище и производят фильтрационный замыв оетонной кладки материалом кольмата- та. Поэтапное наполнение водохранилища производят с перерывами, в течение которых выполняют последовательно по высоте филь 1- рациочный замыв очередной зоны бетонной кладки, 1 з.п. ф-лы, 2 ил.Составитель В. БайдаковРедактор Н. Лазаренко Техред И. Верее Корректор О. КравцоваЗаказ 1407/33 Тираж 588 Г 1 одписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР13035, Москва, Ж - 35, Раушская наб., д. 415Производственно-издательский комбинат Гатент, г. Ужгород, ул. Гагарина, 101 Изобретение относится к гидротехническому строительству и может быть использовано при сооружении плотин из местных материалов с внутренним противофильтрационным элементом из малоцементного бетона и 1 ри сопряжении бетонных и грунтовых сооружений напорного фронта.Цель изобретения - снижение трудозатрат и стоимости строительства плотины.На фиг. 1 изображена схема возведения плотины в зоне расположения противофильтрационного элемента или в зоне сопряжения бетонных и грунтовых сооружений напорного фронта, поперечный разрез; на фиг. 2 - плотина в стадии окончания строительства, поперечный разрез.На чертеже обозначены упорные призмы 1 плотины из каменной наброски, переходной слой 2, слой 3 кольматанта, бетонная кладка 4 из малоцементной особо жесткой бетонной смеси, уровень 5 водохранилища.Способ осугцествляют следующим образом. Сначала производят отсыпку каменной наброски упорных призм 1 на высоту одного или нескольких ярусов (слоев) бетонного сооружения. К верховой призме последовательно более тонкими слоями с уплотнением присыпа 1 от переходной слой 2 и слой 3 кольматанта. Затем производят бетонную кладку 4 с уплотнением из малоцементной особо- жесткой бетонной смеси и заполняют оставшееся пространство между отсыпанными у г 1 о рным и призмами.Материал кольматанта подбирается из условиясомстрической непроходимости через поры в бетоне частиц материала, выносимых фильтрационным потоком. В качестве кольматанта может использоваться глина, суглинок, песок, зола-унос, микросилика и другой мелкозернистый материал или их смеси.5 После возведения плотины на всю иличасть проектной высоты производят наполнение водохранилища до промежуточного или нормального подпорного уровня 5 и фильтрационный замыв бетонной кладки 4 материалом кольматанта 3 для обеспечения водо- непроницаемости плотины. Поэтапное наполнение водохранилища производят с перерывами, в течение которых выполняют последовательно по высоте фильтрационный замыв очередной зоны бетонной кладки.15 Формула изобретения1. Способ возведения плотины, включающий выполнение бетонной кладки и камеи. ной наброски, отличающийся тем, что, с целью снижения трудозатрат и стоимости строительства плотины, сначала отсыпают каменную наброску упорных призм, к верховой призме последовательно более тонкими слоями с уплотнением присыпают переходной слой и слой кольматанта со стороны бетонной кладки, затем производят укладку слоями с уплотнением особо жесткой мало- цементной бетонной смеси с заполнением всего пространства между отсыпанными упорными призмами, после чего наполняют водохранилище и производят фильтрационный замыв бетонной кладки материалом кольматанта.2. Способ по п. 1, отличающиися тем, , что наполнение водохранилища пооизводят поэтапно с перерывами для фильтрационного замыва кольматантом последовательно по высоте очередной зоны бетонной кладки.
