Устройство для моделирования движения несамоходной судовой модели
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

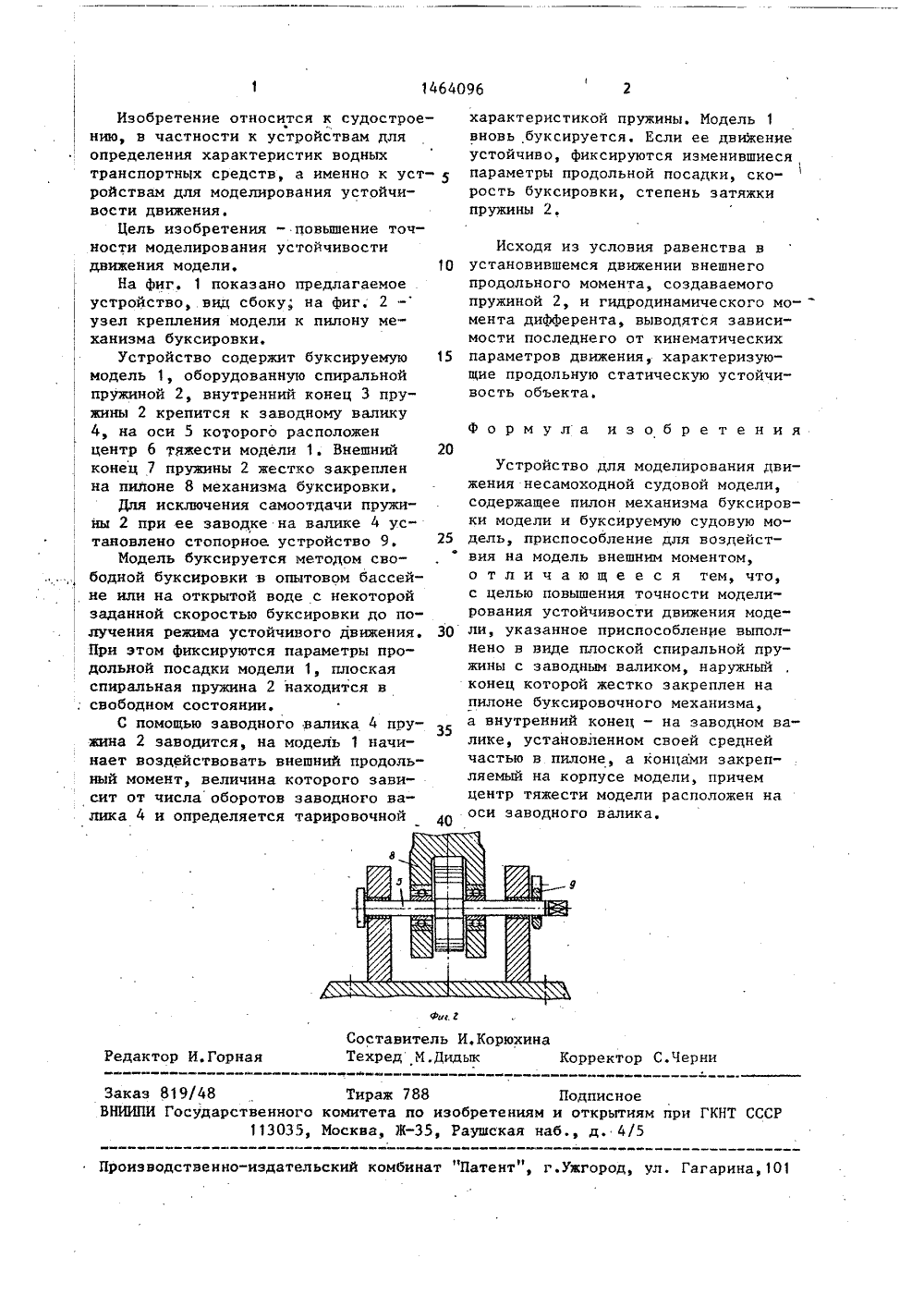

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 801464096 А 1 САНИЕ ИЗОБРЕТЕН транспортных средств, а именно кустройствам для моделирования устчивости движения и позволяет повысить точность моделирования устойчивости движения модели. Модель 1буксируют до получения режима устойчивого движения. При этом фиксируютпараметры продольной посадки модели1, плоская спиральная пружина 2 находится в свободном состоянии, С помощью заводного валика 4 пружину 2заводят, на модель 1 начинает воздействовать внешний продольный момент,Модель 1 вновь буксируют, и при ееустойчивом движении фиксируют изменившиеся параметры продольной посадки, скорость буксировки, степеньзатяжки пружины 2. 2 ил,л,99политехническии анова И.И. Матвее 1.56(088.8 нов Л.А., ные суда н М.: Трансп с. 108. т,ГОСУДАРСТНЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯМПРИ ГКНТ СССР ТОРСНОМУ СВИДЕТЕЛЬСТВУ(54) УСТРОЙСТВО. ДЛЯ МОДЕЛИРОВАНИЯДВККЕНИЯ НЕСАМОХОДНОЙ СУДОВОЙ МОДЕЛИ(57) Изобретение относится к судостроению, в частности к устройствамдля определения характеристик водных М 10/00, В 63 В 9/021464096 2 характеристикой пружины. Модель 1вновь буксируется. Если ее движениеустойчиво, фиксируются изменившиесяпараметры продольной посадки, скорость буксировки, степень затяжкипружины 2. Исходя из условия равенства в установившемся движении внешнего продольного момента, создаваемого пружиной 2, и гидродинамического момента дифферента, выводятся зависимости последнего от кинематических параметров движения, характеризующие продольную статическую устойчивость объекта,формула изобретения Фиг, Й Составитель И.КорюхинаТехред М .Дидык Корректор С.Черни Редактор И.Горная Заказ 819/48 Тираж 788 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул, Гагарина,101 Изобретение относится к судостроению, в частности к устройствам для определения характеристик водных транспортных средств, а именно к уст ройствам для моделирования устойчивости движения.Цель изобретения - повышение точности моделирования устойчивости движения модели, 10На фиг. 1 показано предлагаемое устройство, вид сбоку; на фиг, 2 узел крепления модели к пилону механизма буксировки,Устройство содержит буксируемую 15 модель 1, оборудованную спиральной пружиной 2, внутренний конец 3 пружины 2 крепится к заводному валику 4, на оси 5 которого расположен центр 6 тяжести модели 1. Внешний 20 конец 7 пружины 2 жестко закреплен на пилоне 8 механизма буксировки.Для исключения самоотдачи пружины 2 при ее заводке на валике 4 установлено стопорное устройство 9, 25Модель буксируется методом свободной буксировки в опытовом бассейне или на открытой воде с некоторой заданной скоростью буксировки до получения режима устойчивого движения. 30 При этом фиксируются параметры продольной посадки модели 1, плоская спиральная пружина 2 находится в : свободном состоянии.С помощью заводного валика 4 пружина 2 заводится, на модель 1 начинает воздействовать внешний продоль" ный момент, величина которого зависит от числа оборотов заводного валика 4 и определяется тарнровочной 40 Устройство для моделирования движения несамоходной судовой модели, содержащее пилон механизма буксировки модели и буксируемую судовую модель, приспособление для воздействия на модель внешним моментом, о т л и ч а ю щ е е с я тем, что, с целью повышения точности моделирования устойчивости движения модели, указанное приспособление выполнено в виде плоской спиральной пружины с заводным валиком, наружный конец которой жестко закреплен на пилоне буксировочного механизма, а внутренний конец - на заводном валике, установленном своей средней частью в пилоне, а концами закрепляемый на корпусе модели, причем центр тяжести модели расположен на оси заводного валика.
СмотретьЗаявка
4157717, 08.12.1986
ГОРЬКОВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. А. А. ЖДАНОВА
АНДРИАНОВ ЛЕВ ВАСИЛЬЕВИЧ, МАТВЕЕВ ИЛЬЯ ИВАНОВИЧ, СЕМЕНОВ ДМИТРИЙ ВЛАДЛЕНОВИЧ
МПК / Метки
МПК: B63B 9/02, G01M 10/00
Метки: движения, модели, моделирования, несамоходной, судовой
Опубликовано: 07.03.1989
