Регулятор давления

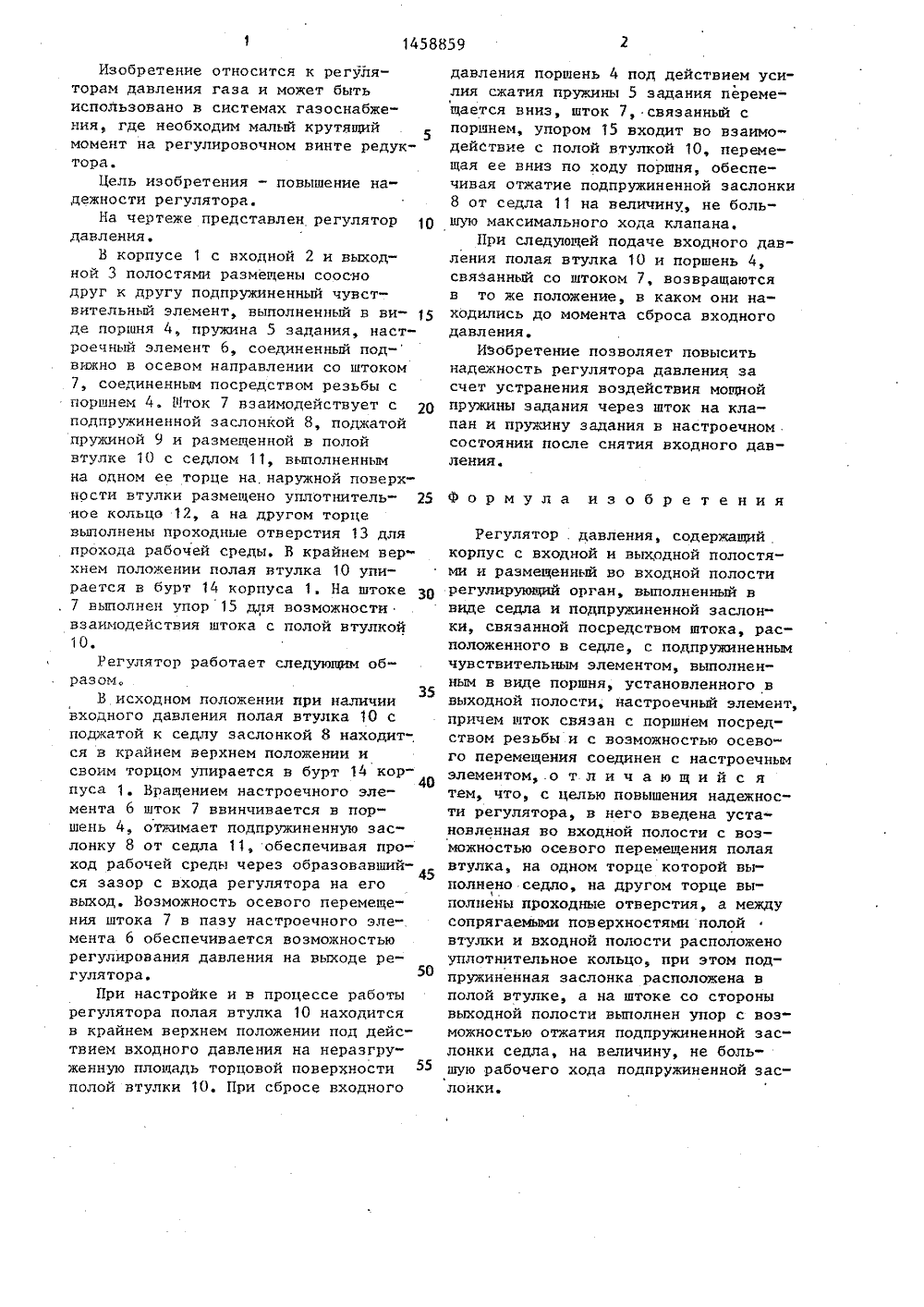

-2 ГОСУДАРСТВЕННЫЙ КОМИТЕТпО изоБРетениям и ОТКРь 7 иямПРИ П(НТ СССР ВТОРСНОМУ СВИДЕТЕЛЬСТВУ(АВЛЕНИЯотноситея к .прибтуры и может быть использовано в системах газоснабжения. 1 ель изобретения - повышение надежности регулятора. Регулятор давления состоит из расположенных в корпусе 1 поршня 4 и настроечного элемента 6, взаимодействующего со штоком 7, подпружиненной заслонки, 8 спружиной 9, размещенными в подвижнойполой втулке 10 с выполненным в нейседлом 11, имеющей герметизирующеекольцо 12, причем на штоке 7 выполнен упор 15. 1 ил.Изобретение относится к регуляторам давления газа и может бытьиспоЛьзовано в системах газоснабжения, где необходим малый крутящиймомент на регулировочном винте редуктора.Цель изобретения - повышение надежности регулятора.На чертеже представлен регулятордавления.В корпусе 1 с входной 2 и выходной 3 полостями размещены соосно друг к другу подпружиненный чувствительный элемент, выполненный в виде поршня 4, пружина 5 задания, настроечный элемент 6, соединенный под-вижно в осевом направлении со штоком7, соединенным посредством резьбы споршнем 4. Иток 7 взаимодействует с 20подпружиненной заслонкой 8, поджатойпружиной 9 и размещенной в полойвтулке 10 с седлом 11, выполненнымна одном ее торце на, наружной поверхности втулки размещено уплотнительное кольцо 12, а на другом торцевыполнены проходные отверстия 13 дляпрохода рабочей среды. В крайнем верхнем положении полая втулка 10 упирается в бурт 14 корпуса 1. На штоке ЗО , 7 выполнен упор 15 для возможностивзаимодействия штока с полой втулкой10.Регулятор работает следующим образомВ исходном положении при наличиивходного давления полая втулка 10 споджатой к седлу заслонкой 8 находится в крайнем верхнем положении исвоим торцом упирается в бурт 14 кор 40пуса 1. Вращением настроечного элемента 6 шток 7 ввинчивается в поршень 4, отжимает подпружиненную заслонку 8 от седла 11, обеспечивая проход рабочей среды через образовавшийся зазор с входа регулятора на еговыход. Возможность осевого перемещения штока 7 в пазу настроечного элемента 6 обеспечивается возможностьюрегулирования давления на выходе регулятора,При настройке и в процессе работырегулятора полая втулка 10 находитсяв крайнем верхнем положении под действием входного давления на неразгруженную площадь торцовой поверхности полой втулки 10. При сбросе входного давления поршень 4 под действием усилия сжатия пружины 5 задания перемещается вниз, шток 7, связанный с поршнем, упором 15 входит во взаимодействие с полой втулкой 10, перемещая ее вниз по ходу поршня, обеспечивая отжатие подпружиненной заслонки 8 от седла 11 на величину, не большую максимального хода клапана.При следующей подаче входного давления полая втулка 10 и поршень 4, связанный со штоком 7, возвращаются в то же положение, в каком они находились до момента сброса входного давления.Изобретение позволяет повысить надежность регулятора давления за счет устранения воздействия мощной пружины задания через шток на клапан и пружину задания в настроечном состоянии после снятия входного давления.Формула изобретенияРегулятор . давления, содержащий корпус с входной и выходной полостями и размещенный во входной полости регулирующий орган, выполненный в виде седла и подпружиненной заслонки, связанной посредством штока, расположенного в седле, с подпружиненным чувствительным элементом, выполненным в виде поршня, установленного в выходной полости, настроечный элемент, причем шток связан с поршнем посредством резьбы и с возможностью осевого перемещения соединен с настроечным элементом,.о т л и ч а ю щ и й с я тем, что, с целью повышения надежности регулятора, в него введена установленная во входной полости с возможностью осевого перемещения полая втулка, на одном торце которой выполнено седло, на другом торце выполнены проходные отверстия, а между сопрягаемыми поверхностями полой втулки и входной полости расположено уплотнительное кольцо, при этом подпружиненная заслонка расположена в полой втулке, а на штоке со стороны выходной полости выполнен упор с возможностью отжатия подпружиненной заслонки седла, на величину, не большую рабочего хода подпружиненной зас- лонки
