Вертикальный стык наружной и внутренней монолитных стен здания из разнородных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

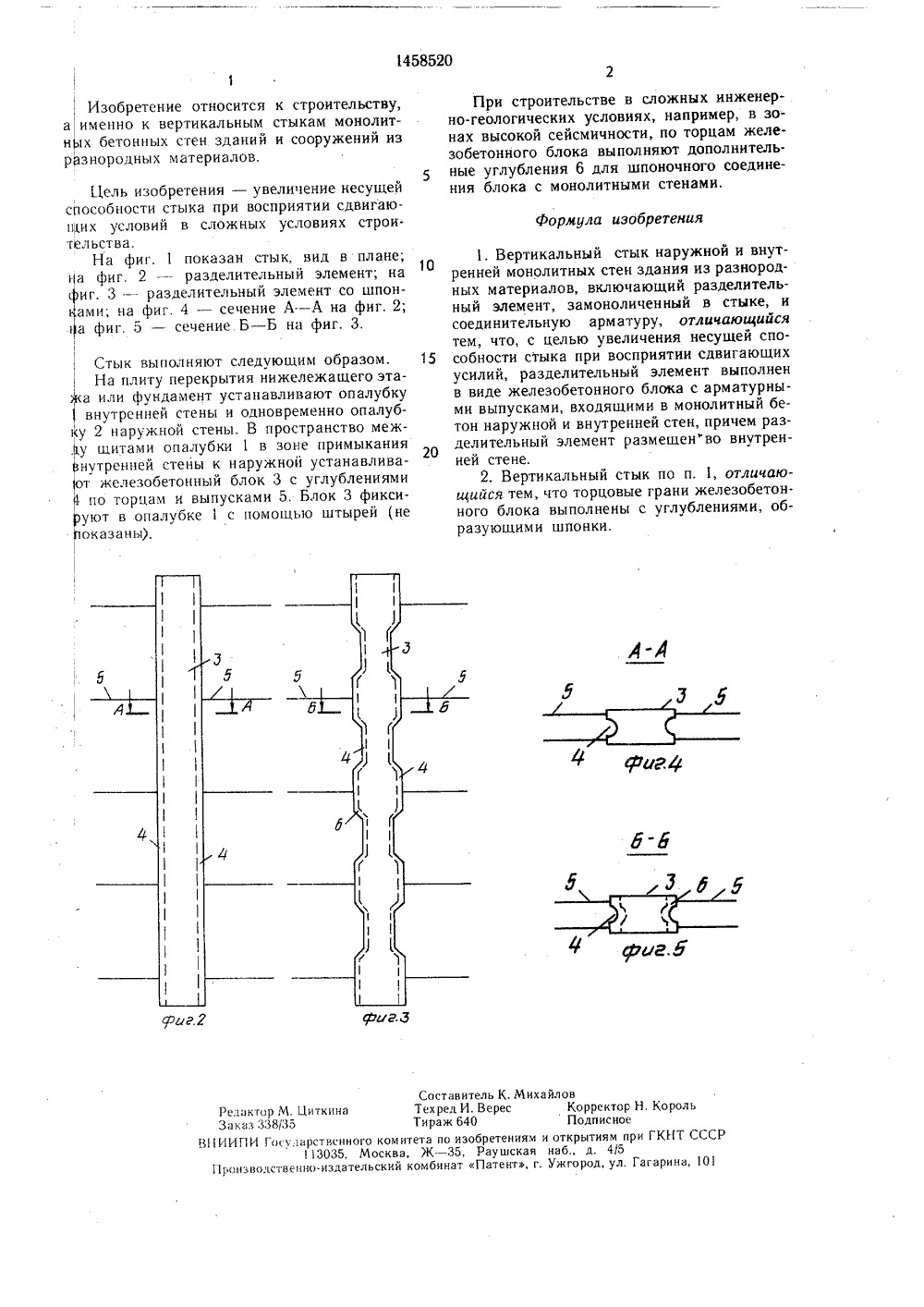

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХ ПУБЛ 4 Е 04 В 1/60, 1/ ГОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМ ИПРИ ГКНТ СССР ИТЕТРЫТИЯМ ПИСАНИЕ ИЗОБРЕТЕНИЯАВТОРСКОМУ СВИДЕТЕЛЬСТВУ о-исследовательстипового и экспеания жилищаП. Блажко ство ССС38, 1986,во СССРО, 1976.(71) Центральный научнкий и проектный институтриментального проектиров(54) ВЕРТИКАЛЬНЫЙ СТЫК НАРУЖНОЙ И ВНУТРЕННЕЙ МОНОЛИТНЫХ СТЕН ЗДАНИЯ ИЗ РАЗНОРОДНЫХ МАТЕРИАЛОВ(57) Изобретение относится к области строительства, а именно к вертикальным стыкам монолитных бетонных стен зданий и сооружений. Целью изобретения является увеличение несущей способности стыка при восприятии сдвигаюших усилий в сложных условиях строительства. Сущность изобретения заключается в использовании в качестве разделительного элемента между бетонами разной плотности железобетонного блока 3, снабженного углублениями 4 по торцам и арматурными выпусками 5. 1 з.п. ф-лы, 5 ил.1458520 формула изобретения Составитель К. Михайа Техред И. ВерееТираж 640ного комитета по изобретениям иМосква, Ж - 35, Раушская нтельский комбинат Патент, г. У овКорректор Н. КорольПодписноеткрытиям при ГКНТ СССб., д. 4/5жгород, ул. Гагарина, 101Редактор МЗака338В 11 ИИПИ ГоПроизводс суларствсн 13035 твенно.изд Изобретение относится к строительству, а именно к вертикальным стыкам монолитн х бетонных стен зданий и сооружений из разнородных материалов,Цель изобретения - увеличение несущей способности стыка при восприятии сдвигаю 1 цих условий в сложных условиях строительства.На фиг. 1 показан стык, вид в плане;11 а фиг. 2 - разделительный элемент; на иг. 3 - разделительный элемент со шпонами; на фиг. 4 - сечение А - А на фиг. 2;а фиг, 5 - сечение Б - Б на фиг. 3. Стык выполняют следующим образом.На плиту перекрытия нижележащего этаа или фундамент устанавливают опалубку внутренней стены и одновременно опалубсу 2 наружной стены. В пространство меж, у шитами опалубки 1 в зоне примыкания нутренней стены к наружной устанавливат железобетонный блок 3 с углублениями по торцам и выпусками 5. Блок 3 фиксиуют в опалубке 1 с помощью штырей (не оказаны),При строительстве в сложных инженерно-геологических условиях, например, в зонах высокой сейсмичности, по торцам железобетонного блока выполняют дополнительные углубления 6 для шпоночного соединения блока с монолитными стенами. 1, Вертикальный стык наружной и внутренней монолитных стен здания из разнородных материалов, включающий разделительный элемент, замоноличенный в стыке, и соединительную арматуру, отличающийся тем, что, с целью увеличения несущей спо собности стыка при восприятии сдвигающихусилий, разделительный элемент выполнен в виде железобетонного блока с арматурными выпусками, входящими в монолитный бетон наружной и внутренней стен, причем разделительный элемент размещен"во внутренней стене.2, Вертикальный стык по п. 1, отличающийся тем, что торцовые грани железобетонного блока выполнены с углублениями, образующими шпонки,
СмотретьЗаявка
4216441, 30.03.1987
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ТИПОВОГО И ЭКСПЕРИМЕНТАЛЬНОГО ПРОЕКТИРОВАНИЯ ЖИЛИЩА
ЛИСОГОР ТАТЬЯНА СЕМЕНОВНА, БЛАЖКО ВЛАДИМИР ПАВЛОВИЧ
МПК / Метки
Метки: вертикальный, внутренней, здания, монолитных, наружной, разнородных, стен, стык
Опубликовано: 15.02.1989
Код ссылки
<a href="https://patents.su/2-1458520-vertikalnyjj-styk-naruzhnojj-i-vnutrennejj-monolitnykh-sten-zdaniya-iz-raznorodnykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Вертикальный стык наружной и внутренней монолитных стен здания из разнородных материалов</a>
