Параллелометр

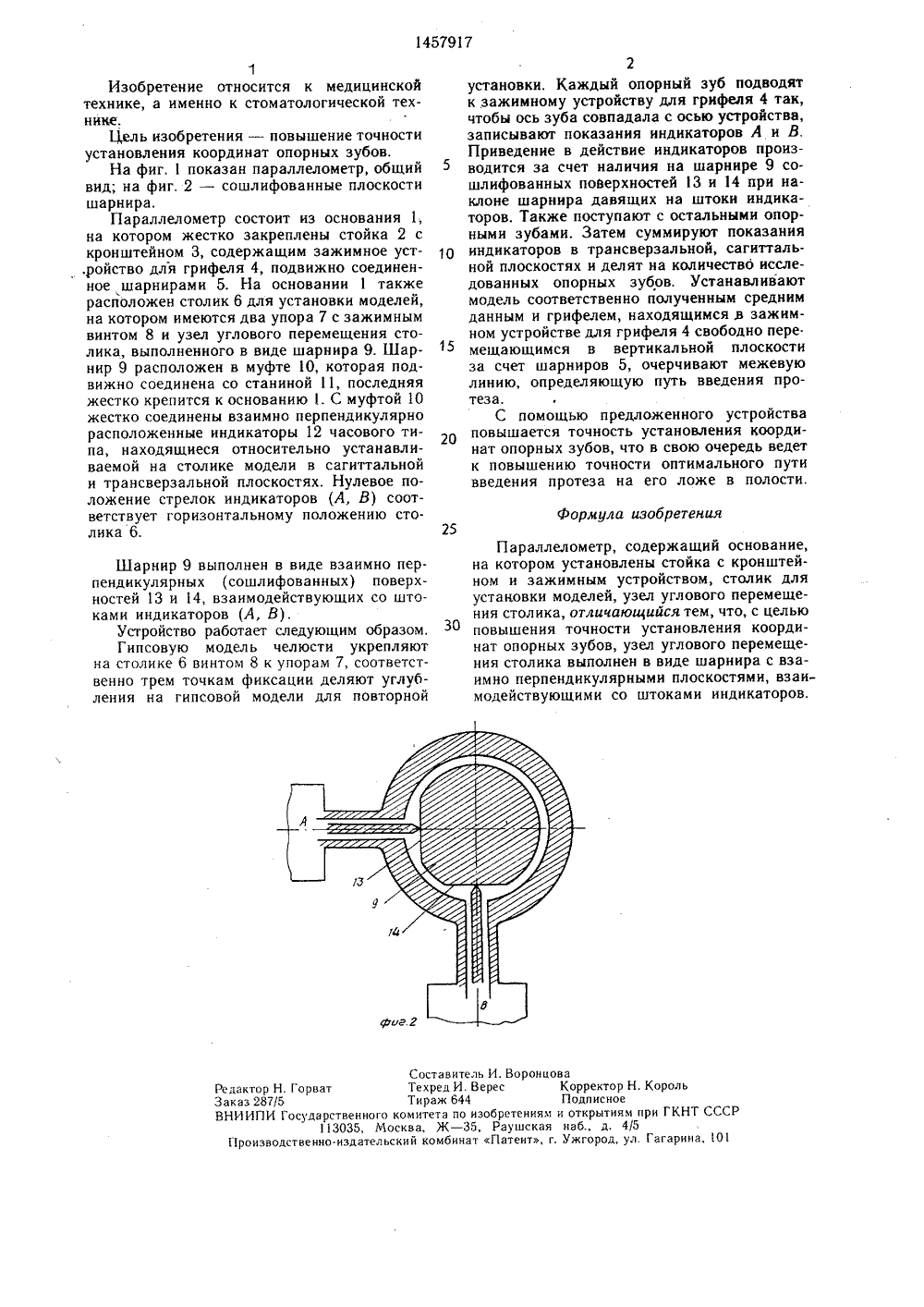

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 1457917 А 1 а 14 А 61 С 1 В ЕСИ 2 ЛДДИЕ)Нг ьс 1 Б Б Я,ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(57) Изобретение относится к медицинскойтехнике, касается стоматологии. Цель изобретения - повышение точности установления координат опорных зубов. Для этогоиспользуют параллелометр, состоящий из основания 1 с жестко закрепленной стойкой 2,кронштейном 3, содержащим зажимное устройство для грифеля 4, подвижно соединенное шарнирами 5. На основании расположен для установки моделей столик 6 с двумя упорами 7 и зажимным винтом 8 и узел углового перемещения столика в виде шарнира 9, расположенного в муфте 1 О, подвижно соединенной со станиной 11, последняя жестко крепится к основанию . С муфтой жестко соединены взаимно перпендикулярные индикаторы 12 часового типа, находящиеся относительно устанавливаемой на столике модели в сагиттальной и трансверзальной плоскостях. Нулевое положение стрелок индикаторов (А, В) соответствует горизонтальному положению столика 6. Шарнир 9 выполнен в виде взаимно перпендикулярных (сошлифованных) поверхностей, взаимодействующих с штоками индикаторов., 2 ил.1457917 Формула изобретения 25 Составитель И. ВоронцоваТехред И. Верес Корректор Н. КорольТираж 644 Подписноеого комитета по изобретениям и открытиям при ГКНТ СССМосква, Ж - 35, Раушская наб., д. 4/5ельский комбинат Патент, г. Ужгород, ул. Гагарина, 101 Редактор Н. ГорватЗаказ 287/5ВНИИПИ Государствен113035,Производственно-изда 1Изобретение относится к медицинской технике, а именно к стоматологической технике.Цель изобретения - повышение точности установления координат опорных зубов,На фиг, 1 показан параллелометр, общий вид; на фиг. 2 - сошлифованные плоскости шарнира.Параллелометр состоит из основания 1, на котором жестко закреплены стойка 2 с кронштейном 3, содержащим зажимное уст,ройство для грифеля 4, подвижно соединенное шарнирами 5. На основании 1 также расположен столик 6 для установки моделей, на котором имеются два упора 7 с зажимным винтом 8 и узел углового перемещения столика, выполненного в виде шарнира 9. Шарнир 9 расположен в муфте 10, которая подвижно соединена со станиной 11, последняя жестко крепится к основанию 1. С муфтой 10 жестко соединены взаимно перпендикулярно расположенные индикаторы 12 часового типа, находящиеся относительно устанавливаемой на столике модели в сагиттальной и трансверзальной плоскостях. Нулевое положение стрелок индикаторов (А, В) соответствует горизонтальному положению столика 6. Шарнир 9 выполнен в виде взаимно перпендикулярных (сошлифова нных) поверхностей 13 и 14, взаимодействующих со штоками индикаторов (А, В).Устройство работает следующим образом.Гипсовую модель челюсти укрепляют на столике 6 винтом 8 к упорам 7, соответственно трем точкам фиксации деляют углубления на гипсовой модели для повторной 2установки. Каждый опорный зуб подводят к.зажимному устройству для грифеля 4 так, чтобы ось зуба совпадала с осью устройства, записывают показания индикаторов А и В.Приведение в действие индикаторов производится за счет наличия на шарнире 9 сошлифованных поверхностей 13 и 14 при наклоне шарнира давящих на штоки индикаторов. Также поступают с остальными опорными зубами, Затем суммируют показания 40 индикаторов в трансверзальной, сагиттальной плоскостях и делят на количество исследованных опорных зубов. Устанавливают модель соответственно полученным средним данным и грифелем, находящимся в зажимном устройстве для грифеля 4 свободно пере.мещающимся в вертикальной плоскости за счет шарниров 5, очерчивают межевую линию, определяющую путь введения протеза.С помощью предложенного устройстваповышается точность установления координат опорных зубов, что в свою очередь ведет к повышению точности оптимального пути введения протеза на его ложе в полости,Параллелометр, содержащий основание, на котором установлены стойка с кронштейном и зажимным устройством, столик для устаковки моделей, узел углового перемещения столика, отличающийся тем, что, с целью повышения точности установления координат опорных зубов, узел углового перемещения столика выполнен в виде шарнира с взаимно перпендикулярными плоскостями, взаимодействующими со штоками индикаторов.
