Система регулирования процесса горения в котлоагрегате

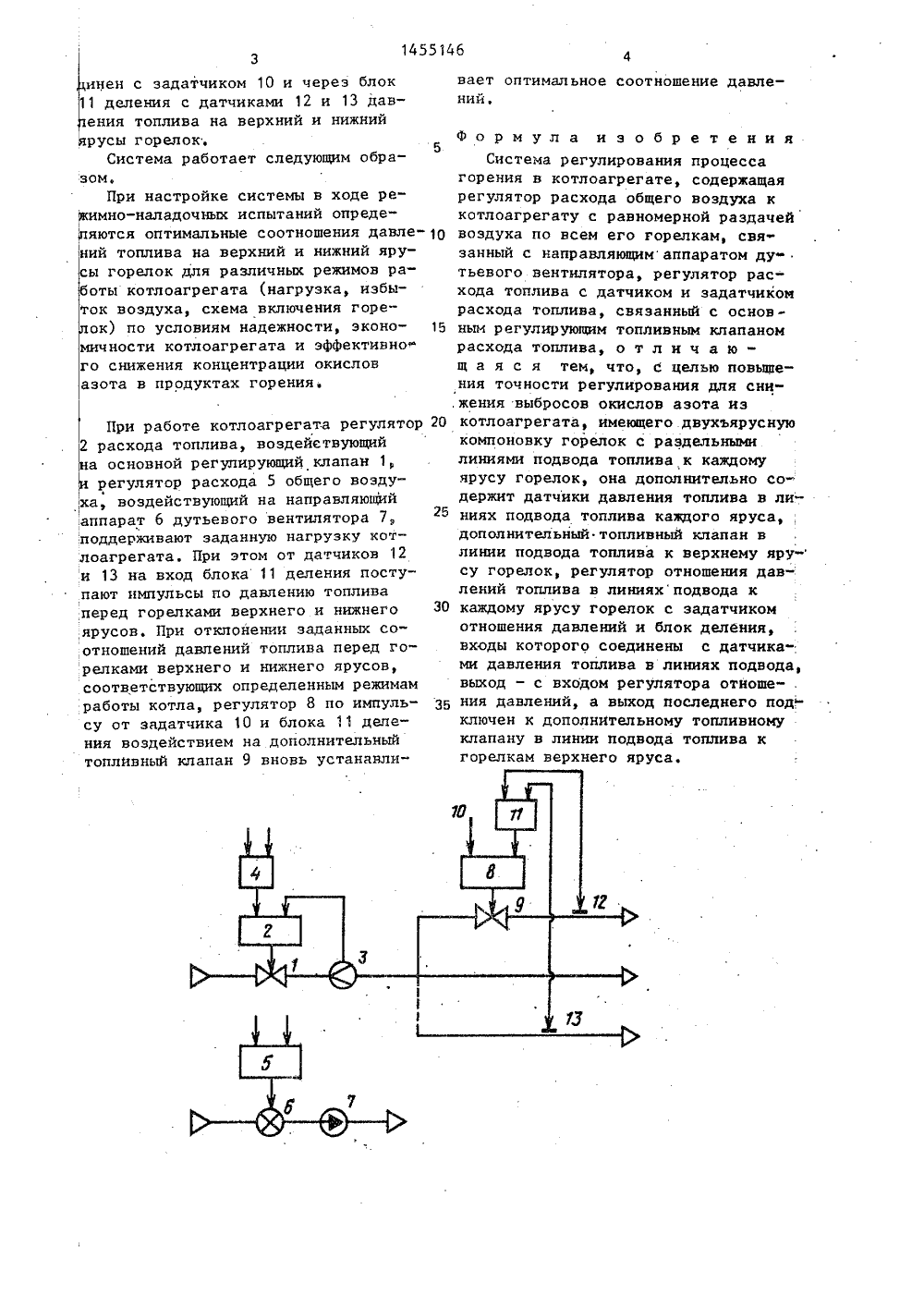

)4 Р 23 И 1/024ОБРЕ ЕН ЛЬСТВУ КОМУ СВИ К АВТО ла де Энеркотлоагреую компонов 2 процесса гореьруктур ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР(7 1) Предприятие "Средазтехэнерго" Производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей "Союзтехэнерго"(56) Шальман М.П. Автоматизация крупных тепловых электростанций, М. гия, 1974, с, 100-107.(54) СИСТЕМА РЕГУЛИРОВАНИЯ ПРОЦЕССА ГОРЕНИЯ В 1(ОТЛОАГРЕГАТЕ(57) Изобретение позволяет повысить точность регулирования для снижения выбросов окислов азота изгата, имеющего двухъярусн ку горелок с раздельными линиями подИзобретение относится к области теплоэнергетики и может быть испол зовано при автоматизации процесса горения в котлоагрегатах с двухи более ярусной компоновкой горело сжигающих жидкое или газообразное топливо.Целью изобретения является повы шение точности регулирования для снижения выбросов окислов азота из котлоагрегата) имеющего двухъярусн компоновку горелок с раздельными л ниями подвода топлива к каждому яр су горелок.На чертеже представлена ст ная схема предлагаемой системы рег ЯО 145514 вода топлива к каждому ярусу горелок.Регулятор расхода воздуха воздействием на направляющие аппараты вентилятора поддерживает равномерную раздачу воздуха по горелкам в ярусах.Регулятор расхода топлива по сигнам датчика и задатчика расхода возйствием на основной топливный клапан поддерживает суммарный расходтоплива. Регулятор отношения давле-.ния, соединенный через блок деленияс датчиками давления в линиях подвода топлива к каждому ярусу горелок,воздействием на дополнительный клапан, установленный в линии подводатоплива к верхнему ярусу, поддерживает отношение расходов топлива наверхний и нижний ярусы согласно заданию, обеспечивающему минимум выбросов окислов азота. 1 ил,лирования ния в котлоагрегате,Система содержит основной регулирующий клапан 1 расхода топлива, управляемый регулятором 2 расхода топлива, соединенным с датчиком 3 расхо да топлива и задатчиком 4. Регулятор 5 расхода общего воздуха воздействует на направляющий аппарат 6 дутьевого вентилятора 7. Регулятор 8 отношения давлений в линиях подачи топлива на верхний и нижние ярусы горелок воздействует на дополнительный топливный клапан 9, установленный на линии подвода топлива к верхнему ярусу горелок. Регулятор 8 сое 145514 бинеи с задатчиком 1 О и через блок 11 деления с датчиками 12 и 13 давения топлива на верхний и нижний ярусы горелок.Система работает следующим образом.При настройке системы в ходе рекимно-наладочных испытаний определяются оптимальные соотношения давлений топлива на верхний и нижний яруы горелок для различных режимов раоты котлоагрегата (нагрузка, избыток воздуха, схема включения гореок) по условиям надежности, экономичности котлоагрегата и эффективно го снижения концентрации окислов азота в продуктах горения. При работе котлоагрегата регулятор 2 расхода топлива, воздействующий юа основной регулирующий клапан 1, 1 регулятор расхода 5 общего воздуха, воздействующий на направляющий аппарат 6 дутьевого вентилятора 7, поддерживают заданную нагрузку котлоагрегата, При этом от датчиков 12 и 13 на вход блока 11 деления поступают импульсы по давлению топлива перед горелками верхнего н нижнего ярусов. При отклонении заданных соотношений давлений топлива перед горелками верхнего и нижнего ярусов, соответствующих определенным режимам работы котла, регулятор 8 по импульсу от задатчика 10 и блока 11 деления воздействием на дополнительный топливный клапан 9 вновь устананлнвает оптимальное соотношение давлений. Формула изобретенияСистема регулирования процессагорения в котлоагрегате, содержащаярегулятор расхода общего воздуха ккотлоагрегату с равномерной раздачей 10 воздуха по всем его горелкам, связанный с направляющимаппаратом дутьевого вентилятора, регулятор расхода топлива с датчиком и задатчикоирасхода топлива, связанный с основ ным регулирующим топливным клапаномрасхода топлива, о т л и ч а ю -щ а я с я тем, что, с целью повышения точности регулирования для сни,жения выбросов окислов азота иэ 20 котлоагрегата, имеющего двухъяруснуюкомпоновку горелок с раздельнымилиниями подвода топлива к каждомуярусу горелок, она дополнительно содержит датчики давления топлива в линиях подвода топлива каждого яруса,дополнительный топливный клапан влинии подвода топлива к верхнему яру-су горелок, регулятор отношения давлений топлива в линияхподвода к 30 каждому ярусу горелок с задатчикомотношения давлений и блок деления,входы которого соединены с датчиками давления топлива в линиях подвода,выход - с входом регулятора отноше- . Зб ния давлений, а выход последнего под.ключен к дополнительному топливномуклапану в линии подвода топлива кгорелкам верхнего яруса.
