Способ определения параметров заряда, вовлеченного в грозовой разряд
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

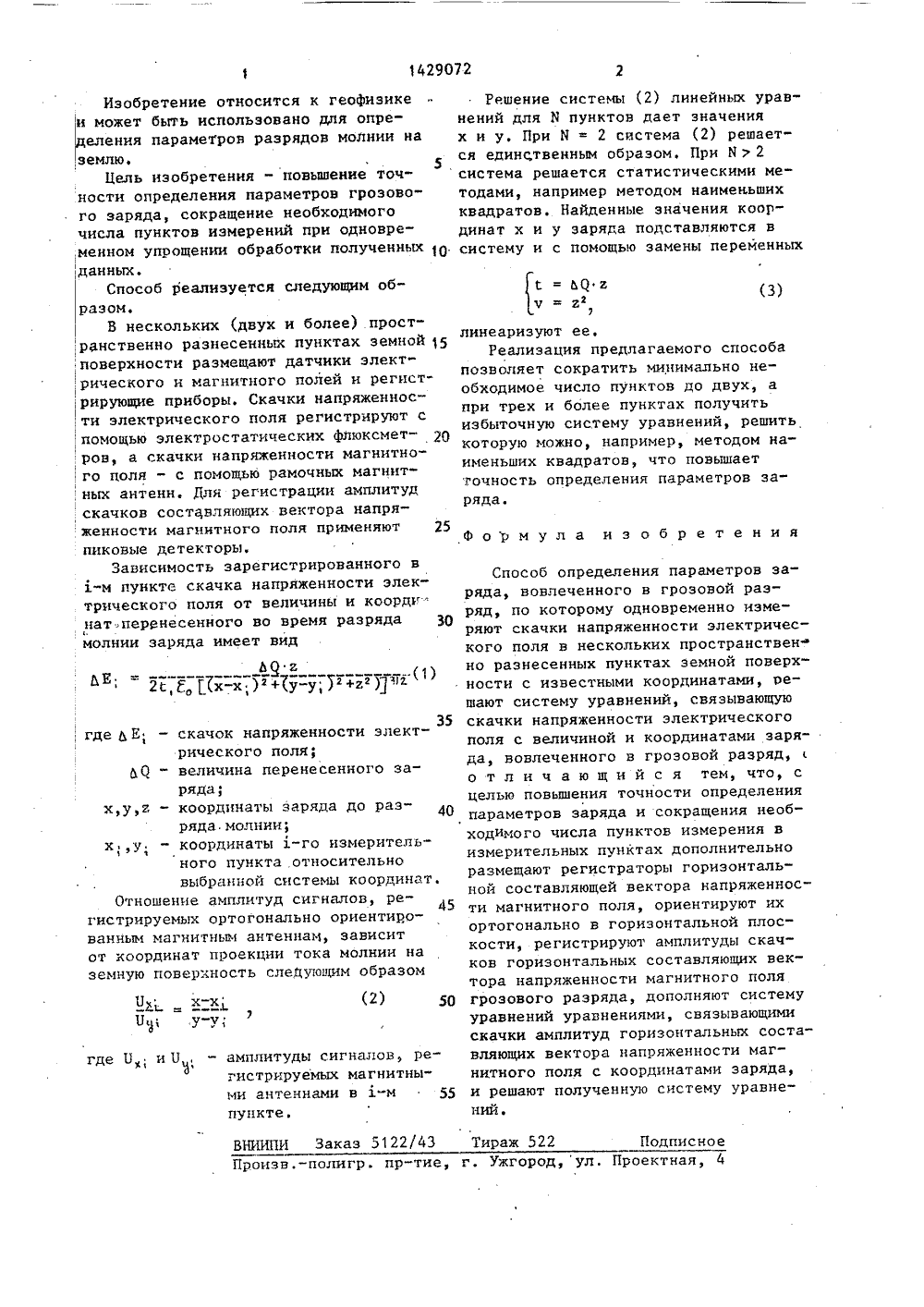

(2) 50 Б. х-х, бу у-; пунктеИзобретение относится к геофизике и может быть использовано для опрееления параметров разрядов молнии на ,землю.5Цель изобретения " повышение точности определения параметров грозового заряда, сокращение необходимого числа пунктов измерений при одновременном упрощении обработки полученных 10. ;данных.Способ реализуется следующим образом.В нескольких (двух и более) прост,ранственно разнесенных пунктах земной 15 поверхности размещают датчики электрического и магнитного полей и регистрирующие приборы. Скачки напряженности электрического поля регистрируют с ,помощью электростатических флюксмет ров, а скачки напряженности магнитного поля - с помощью рамочных магнит, ных антенн, Для регистрации амплитуд скачков составляющих вектора напряженности магнитного поля применяют 25 пиковые детекторы.Зависимость зарегистрированного в -м пункте скачка напряженности электрического поля от величины и координат,перенесенного во время разряда 30 молнии заряда имеет вид К Ь в 2 с, Г (х-х,)+у-у; 7+г Ц35 где 6 Е; - скачок напряженности электрического поля;Ь( - величина перенесенного заряда;х,у,в - координаты заряда до разряда. молнии;х ,у " координаты -го измерительного пункта относительновыбранной системы координат.Отношение амплитуд сигналов, регистрируемых ортогонально ориентированным магнитным антеннам, зависит от координат проекции тока молнии на земную поверхность следующим образом где П, и о, - амплитуды сигналов, регистрируемых магнитными антеннами в -м 55 ВНИИПИ Заказ 5122/43 Произв,-полигр. пр-тие,Решение системы (2) линейных уравнений для И пунктов дает значения х и у. При М = 2 система (2) решается единственным образом. При И ) 2система решается статистическими методами, например методом наименьших квадратов. Найденные значения координат х и у заряда подставляются всистему и с помощью замены переменных линеаризуют ее.Реализация предлагаемого способа позволяет сократить минимально необходимое число пунктов до двух, а при трех и более пунктах получить избыточную систему уравнений, решить которую можно, например, методом наименьших квадратов, что повышает точность определения параметров заряда. Формула изобретения Способ определения параметров заряда, вовлеченного в грозовой разряд, по которому одновременно измеряют скачки напряженности электрического поля в нескольких пространствен но разнесенных пунктах земной поверхности с известными координатами, решают систему уравнений, связывающую скачки напряженности электрического поля с величиной и координатами заряда, вовлеченного в грозовой разряд, о т л и ч а ю щ и й с я тем, что, с целью повышения точности определения параметров заряда и сокращения необходимого числа пунктов измерения в измерительных пунктах дополнительно размещают регистраторы горизонтальной составляющей вектора напряженности магнитного поля, ориентируют их ортогонально в горизонтальной плоскости, регистрируют амплитуды скачков горизонтальных составляющих вектора напряженности магнитного поля грозового разряда, дополняют систему уравнений уравнениями, связывающими скачки амплитуд горизонтальных составляющих вектора напряженности магнитного поля с координатами заряда, и решают полученную систему уравнений. Тираж 522 Подписное г. Ужгород,ул, Проектная, 4
СмотретьЗаявка
4092054, 24.07.1986
КИРГИЗСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ОТДЕЛ ЭНЕРГЕТИКИ
ТАТАРИНОВ СЕРГЕЙ ПАВЛОВИЧ, АКМАТОВ ОМУРЗАК, МАРКИН ЮРИЙ АЛЕКСАНДРОВИЧ, ПЕТРЕНКО СЕРГЕЙ БОРИСОВИЧ
МПК / Метки
МПК: G01W 1/16
Метки: вовлеченного, грозовой, заряда, параметров, разряд
Опубликовано: 07.10.1988
Код ссылки
<a href="https://patents.su/2-1429072-sposob-opredeleniya-parametrov-zaryada-vovlechennogo-v-grozovojj-razryad.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения параметров заряда, вовлеченного в грозовой разряд</a>
