Способ имитации кислородосодержания в атмосфере на различных высотах полета
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

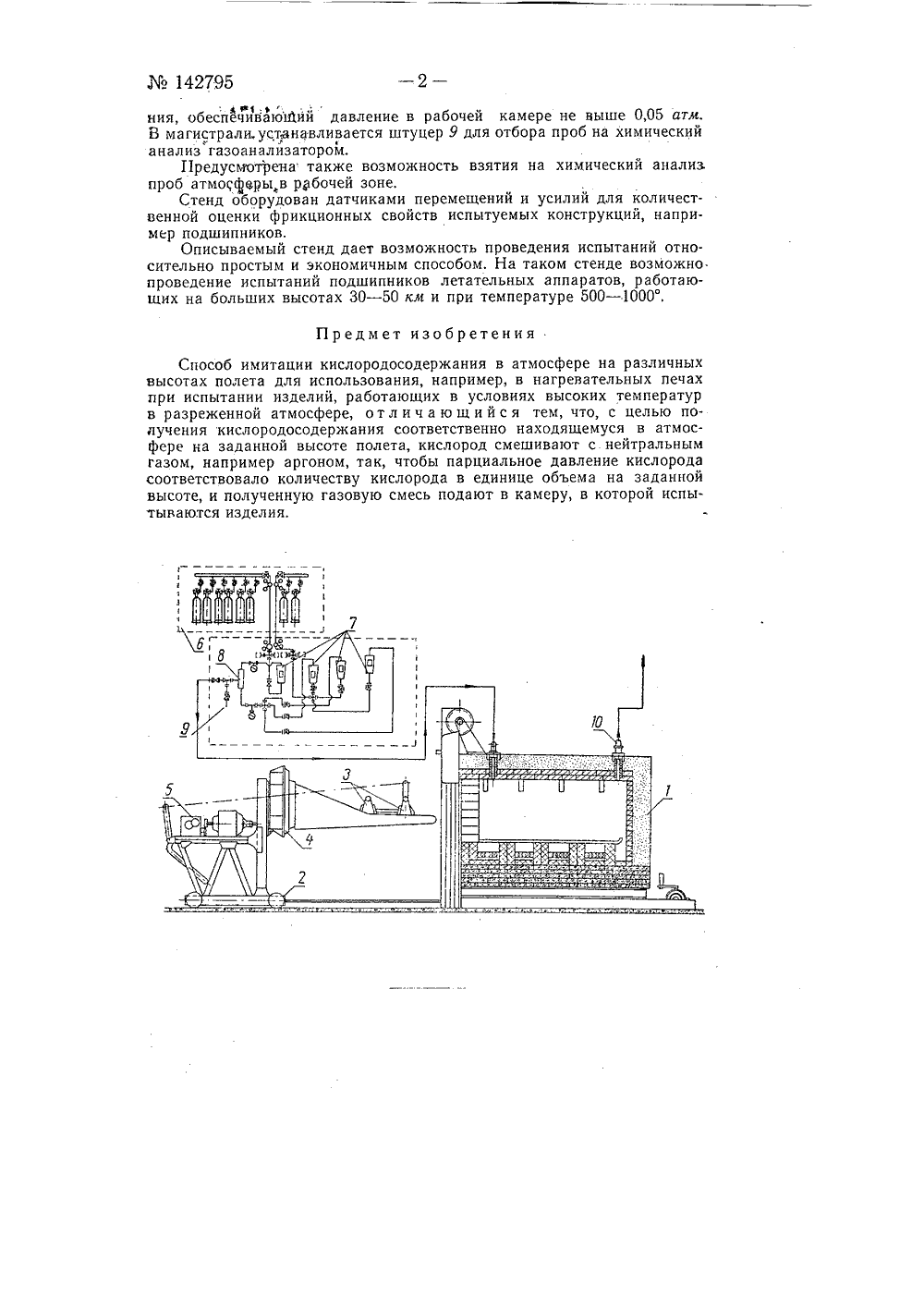

ласс 421, 3 Я 795 СССР ОПИСАНИЕ ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУПодписная группа М 17 линов, А. ф. Дымов и А. С. Кочерги И. П. Сандрыкин, Е. Я АНИЯ В АТОЛ ЕТА СПОСОБ ИМИТА НФЕРЕ ИИ КИСЛОРОДОСОДЕ АЗЛИЧНЫХ ВЫСОТА 1596/40-23Совете Министров Заявлено 14 марта 1961 г. зав Комитет по делам изобретений и открытий п ллетене изобретений22 за 1961 г. публиковано в Настоящее изобретение относится к способам имитации кислородосодержания в атмосфере на различных высотах полета для использования, например, в нагревательных печах при испытании изделий, работающих в условиях высоких температур в разреженной атмосфере.Предлагаемый способ отличается от известных тем, что кислород смешивают с нейтральным газом, например аргоном, так, чтобы парциальное давление кислорода соответствовало количеству кислорода в единице объема на заданной высоте, и полученную газовую смесь подают в камеру, в которой испытываются изделия.Применение такого способа позволяет получить кислородосодержание соответственно находящемуся в атмосфере на заданной высоте полета,На чертеже изображена схема стенда для осуществления предлагаемого способа,Стенд выполнен на базе промышленной камерной электропечи 1 серии Н со специальной платформой 2, на которой размещаются объекты 3 испытания, Платформа выполнена передвижной, что позволяет при необходимости обеспечить тепловой удар на испытуемые конструкции, помещая их в заранее разогретую электропечь,Шибер 4 платформы герметически перекрывает вход электропечи при эксперименте, С внешней стороны шибера размещен спецпривод 5 с системой, позволяющей создавать внешние нагрузки на испытуемые конструкции.Отбор аргона и кислорода осуществляется от газобаллонов 6. Для заданной высоты с помощью расходомеров - ротаметров 7 отмериваются определенные количества аргона и кислорода, которые поступают в смеситель 8 и оттуда в рабочую зону электропечи. Из рабочей зоны нагретая газовая смесь выводится в атмосферу через регулятор 10 давле142795ния, обеспечиваюйий давление в рабочей камере не выше 0,05 атм. Б магистрали, устанавливается штуцер 9 для отбора проб на химический.Р4анализ газоанализатором.Предусмотрена также возможность взятия на химический анализ проб атмосферы,в рабочей зоне.Стенд оборудован датчиками перемещений и усилий для количественной оценки фрикционных свойств испытуемых конструкций, например подшипников.Описываемый стенд дает возможность проведения испытаний относительно простым и экономичным способом. На таком стенде возможно проведение испытаний подшипников летательных аппаратов, работающих на больших высотах 30 - 50 км и при температуре 500 - 1000,Предмет изобретенияСпособ имитации кислородосодержания в атмосфере на различных высотах полета для использования, например, в нагревательных печах при испытании изделий, работающих в условиях высоких температур в разреженной атмосфере, о т л и ч а ю щ и й с я тем, что, с целью получения кислородосодержания соответственно находящемуся в атмосфере на заданной высоте полета, кислород смешивают с нейтральным газом, например аргоном, так, чтобы парциальное давление кислорода соответствовало количеству кислорода в единице объема на заданной высоте, и полученную газовую смесь подают в камеру, в которой испытываются изделия.
СмотретьЗаявка
721596, 14.03.1961
Блинов Е. Я, Дымов А. Ф, Кочергин А. С, Сандрыкин И. П
МПК / Метки
МПК: G01N 17/00, G01N 3/56
Метки: атмосфере, высотах, имитации, кислородосодержания, полета, различных
Опубликовано: 01.01.1961
