Прибор для дистанционной сигнализации достижения заданного уровня, например, молока в танке и т. п.

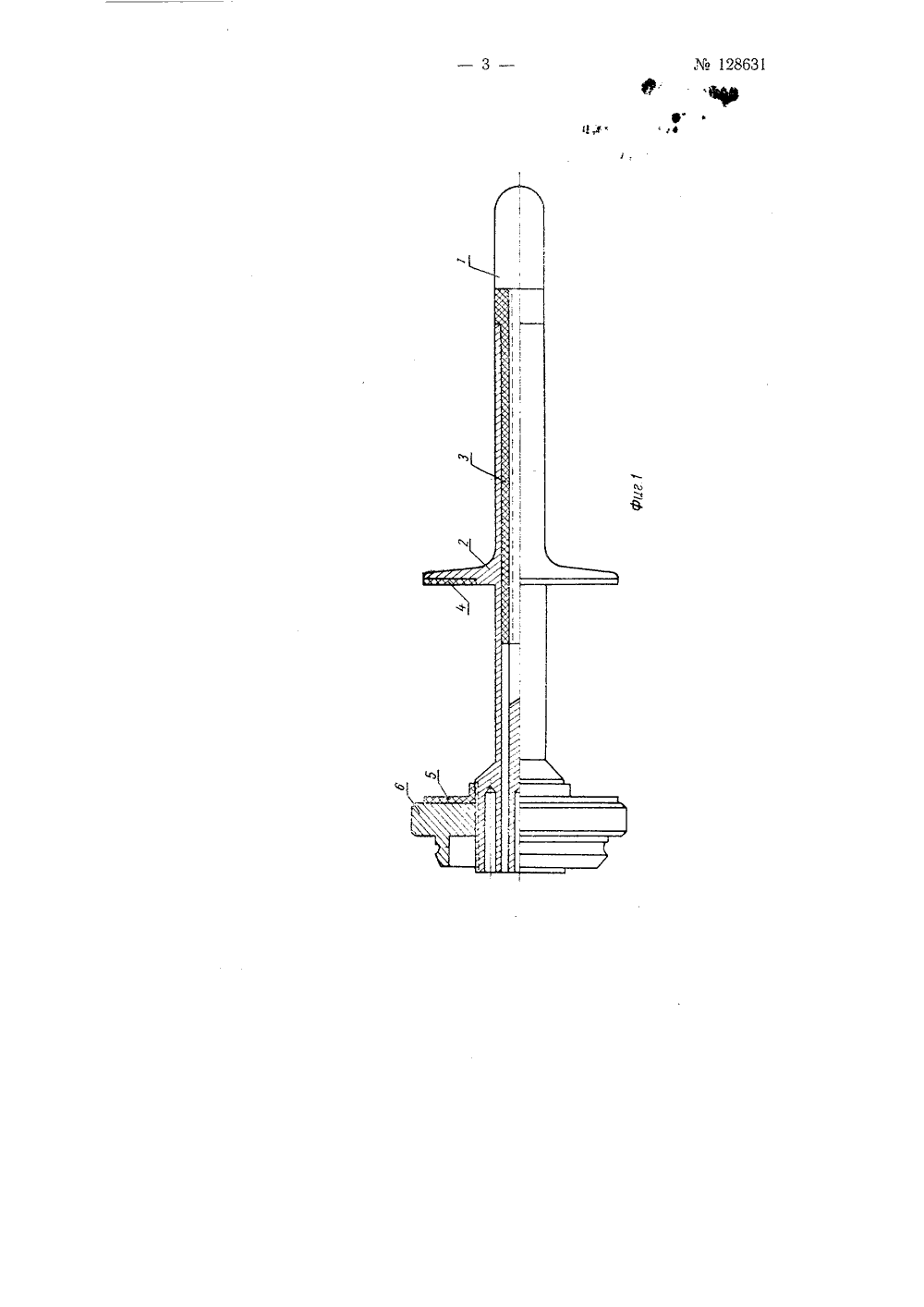

СССР ПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТ, Макарев ва,1 ь-Гу ГНАЛ ИЗАЦИ ИПРИМЕР МОЛО ИСТАН ЦИОН НОЙ АННОГО УРОВНЯ,В ТАНКЕ и т. и. РИБОР Д ИЖЕНИЯ заявлено 3 августа 1959 г. за М 635470,28 в Комитет ио дел;о изобретений и открытий при Совете 1,пиетров СССРОпубликовано в Богпетене зобретении:.,м 10 за 96 Известен приоор для дистзнцпон:ой сигигИзацип даст жснпя заданного уровня, наприхер, молока в танке и т. п., содержащий взодпмый В сост; с 3 ерясмои эдектроп 1 роводяпеп жидкостью конт 2 Кны датчик и соединенный с ним рслешый блок с элсктромзгпитпым реле.Описывае.ып пртбор по С 1)авпепио с известьым, поэзо,яет производить его мойку, что суЦественпо при пр;мененпп его в молочной промышленности; кроме того, прибор может быть применен также для дистанционнои сиГнзлиззции достижения зздзннОГО ровня и др Гии жидкими пищевыми продуктами, оолздзющпмп малой вязкостьО, например вином, натуральными соками, низом и др.Особенность прибора ззкгпочается в том, что в нем релейный олок выполнен в виде кабельного закрытого наконечника с контактными штырями для присоединения к датчику, который состоит из двух трубчатых входящих один в другой и изоепровзпных друг от друга электродов.Нз фиг. 1 Гзобрзженз схема датИка прпоора; на фиГ. 2 - схема релеиного олока приоорз пз фпГ, 3 - элект 1)иеская схема иМборс.Дзтик предстзвляесобою двя пзГОтОВлешых из пержВеОше стали трубчатых электрода 1 и 2, вставленных один в другой и Изолированных пластмассовым материалом 3, причем электрод 2 является одноцрех 1 енно корпусоз Датикз. ПОВеохность да Гчи 1, соприкзсзюшЯся с молоком, полирована. Через уплотнительную резиновую прокладку 1: изолирующую текстолитовуО шайоу д датчик крепится к стенке танк для молока посредством гайки б из нержавеющей стали. В электродах 1 и 2 имеются гнезда для трех контактных цТырсй, пз которых одшМ 128631служит "ЯР 65 Феу 99 ствасосди ия и дл 5 рдвноме 1 зного расп 1)еделсция механическоЯЯццуущТы 7. Длина датчика выбрана такой, при кото ой сгЛЮЮГтся,й%йя сгналзация и и стскацш молока по стенкетанка. 4 В" 1 ВРслейный б;Ок пр 11 ОР сдсгавляст собою кабсльцыи закрытый наконечник, присоед 115 генЪй к атчику посредством штырей 7, Шыри 7 смоцтирова 4 ыфЩагщдзвлсц 1: из текстолита основании Ь, на которое павинчсца крышка 9 изаОм 51 ния. Штыри 7 закреплены гайками 10. Настойках 11 из дюралюминн 51, расположенных ца основании 8, укреплен штепсельный разъем 12 и гстццаксовая панель 15, на которой смонтированы электромагнитное реле И и выпрямнтельцый мост 15, собранный на гермациевых диодах; резиновые прокладки 1 б и 17 спосооству 1 от большему прилеганию деталей к корпусу. Плотная фиксация релейного блока ца датчике достигается с помоНью пружинящего разрезцого кольда И, помещенного в кольцевой выгочке основаи 51 К Выводы электрической схемы прибора прикрепляются к штырям 7, а также припаигаются к перьям штепсельного разьема 12, к которому подключен четырех 5 к 1 Ль 11 ыи каоель питания и связи со схемой автоматизации и сигнализации.На клеммы 19 и 20 штепсельного разъема 12 подается псрсмсцныи ток напряжением 24 в и частотой 50 гг, 11 апряжецие 24 в через электроды датчика Д питает выпрямительный мост 15, Выпрямленный ток питает обмотку реле Р. Нормально открытые контакты 21 реле соединены с клеммами 22 и 23 штепсельного раз ьема, Величина тока, питающего обмотку реле, зависит от проводимости среды, которая находится между электродами датчика, Проводимость молока значительно выше проводимости воздуха, При соответствующем выборе элементов схемы обеспечивается срабатывание реле в момент, когда уровень молока перекрывает электроды. Если уровень молока нике места установки датчика, величина тока в цепи реле резко уменьшается и реле выключается из схемы. Контакты 21 коммутируют необходимые цепи в схемах автоматизации. Погрешность сигнализации достижения заданного уровня равна - 2 лл. Инерционность прибора не гпрсвыц 1 ает 0,02 сек.Предмет изобретенияПрибор для дистанционной сигнализации достижения заданного уровня, например, молока в танке и т.,п., содержащий вводимый в сосуд с измеряемой электропроводящей жидкостью контактный датчик и соединенный с ним релейный блок с электромагнитным реле, о т л и ч а ющи йся тем, что, с целью обеспечения осупСствления простой и легко доступной для мойки конструкции, релейцый блок выполнен в виде кабельного закрытого наконечника с контактными штырями для присоединения к датчику, а последний состоит из двух трубчатых входящих один в другой и изолированных друг от друга электродов.128631 б 1 Ф 1 Комитет по делаэктор В. В. Хазова ательский отдел. Подп. к псч. 11.Чг. Зак. 4180 Тираж 850 Цена 50 коп,Типогра митет 1 нформ ационно-иОбъем 0,34 и. л. зобретений и открытий при Совете Министров СССР 1 ро делам изобретений и открытий при Совете Министров СССР Москва, Петровка, 14.
