Инерционный трансформатор вращающего момента
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

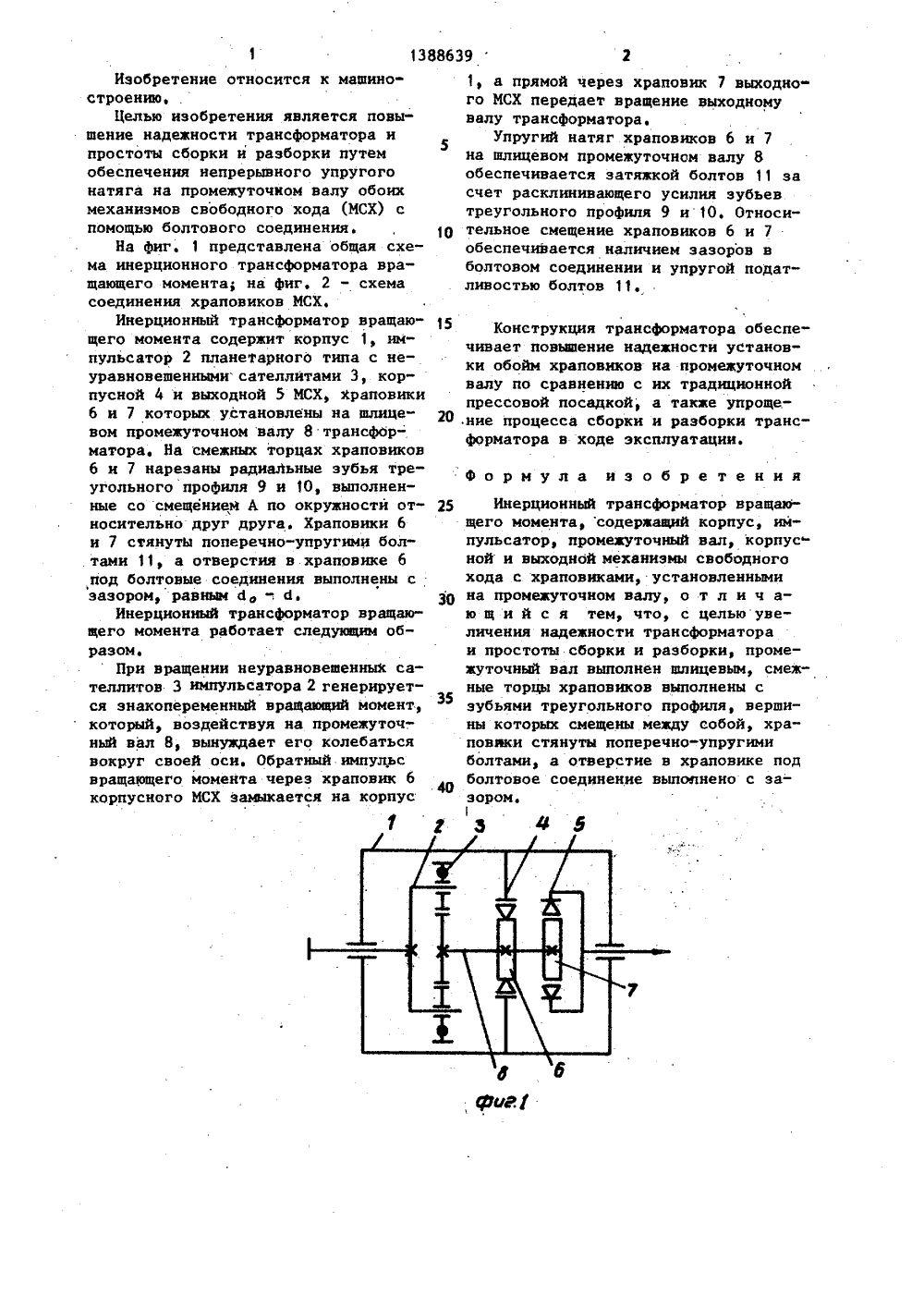

)4 Р 16 Н 33/1 ОСУДАРСТНЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОБРЕТЕНИН А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ру.г.г:,ц 1 р 11 Я 1 ь: р 1 Б=" омол автомаающего1 тич мом Р ВРА машино(21) 3918508/25-28(54) ИНЕРЦИОННЫЙ ТРАНСФОРМАЩАЮЩЕГО МОМЕНТА(57) Изобретение относится строению. Целью изобретения являетсяповышение надежности трансформатораи простоты его сборки и разборки путем обеспечения непрерывного упругогонатяга на промежуточном валу обоихмеханизмов свободного хода (МСХ) спомощью болтового соединения, Упругийнатяг храповиков 6 и 7 корпусногои выходного МСХ трансформатора нашлицевом промежуточном валу 8 обеспечивается относительным смещением храповиков при затяжке поперечно-упругих болтов 11 за счет расклинивающего усилия зубьев треугольного профиля9 и 10, нарезанных на торцах храповиков. 2 ил,Изобретение относится к машиностроениюЦелью изобретения является повышение надежности трансформатора ипростоты сборки и разборки путемобеспечения непрерывного упругогонатяга на промежуточном валу обоихмеханизмов свободного хода (МСХ) спомощью болтового соединения,На фиг. 1 представлена общая схема инерционного трансформатора вращающего момента; на фиг. 2 - схемасоединения храповиков МСХ.Инерционный трансформатор вращающего момента содержит корпус 1, юпульсатор 2 планетарного типа с неуравновешенными сателлитами 3, корпусной 4 и выходной 5 МСХ, храповики6 и 7 которых установлены на шлицевом промежуточном валу 8 трансфбрматора. На смежных торцах храповиков6 и 7 нарезаны радиайьные зубья треугольного профиля 9 и 10, выполненные со смещением А по окружности относительно друг друга. Храповики 6и 7 стянуты поперечно-упругими болтами 11, а отверстия в храповике 6под болтовые соединения выполнены сзазором,равным 6 -, б.Инерционный трансформатор вращающего момента работает следующим образом.При вращении неуравновешенных сателлитов 3 импульсатора 2 генерируется знакопеременный вращающий момент,который, воздействуя на промежуточный вал 8, вынуждает его колебатьсявокруг своей оси. Обратный импульсвращающего момента через храповик 6корпусного МСХ замыкается на корпус1, а прямой через храповик 7 выходного МСХ передает вращение выходному валу трансформатора.Упругий натяг храповиков 6 и 7 на шлнцевом промежуточном валу 8 обеспечивается затяжкой болтов 11 за счет расклиннвающего усилия зубьев треугольного профиля 9 и 10. Относительное смещение храповиков 6 и 7 обеспечивается наличием зазоров в болтовом соединении и упругой податливостью болтов 1115 Конструкция трансформатора обеспечивает повышение надежности установки обойм храповнков на промежуточном валу по сравнению с их традиционной прессовой посадкой, а также упрощение процесса сборки и разборки трансформатора в ходе эксплуатации. Ф о р м у л а изобретения 25 Инерционный трансформатор вращающего момента, содержащий корпус, импульсатор, промежуточный вал, корпус ной и выходнбй механизмы свободного хода с храповиками, установленными Зр на промежуточном валу, о т л и ч аю щ и й с я тем, что, с целью увеличения надежности трансформатора и простоты сборки и разборки, промежуточный вал выполнен шлицевым, смежные торцы храповиков выполнены с зубьями треугольного профиля, вершины которых смещены между собой, храповики стянуты поперечно-упругими болтами, а отверстие в храповике под 4 р болтовое соединение вьцнюнено с зазором.3 4 Я
СмотретьЗаявка
3918508, 01.07.1985
ЧЕЛЯБИНСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. ЛЕНИНСКОГО КОМСОМОЛА
ПОЖБЕЛКО ВЛАДИМИР ИВАНОВИЧ, ДАНИЛОВ НИКОЛАЙ ПАВЛОВИЧ, НОВИКОВ АЛЕКСАНДР НИКОЛАЕВИЧ, АРТЕМЬЕВ МИХАИЛ НИКОЛАЕВИЧ
МПК / Метки
МПК: F16H 33/14
Метки: вращающего, инерционный, момента, трансформатор
Опубликовано: 15.04.1988
