Номер патента: 137691

Автор: Захарьевский

ZIP архив

Текст

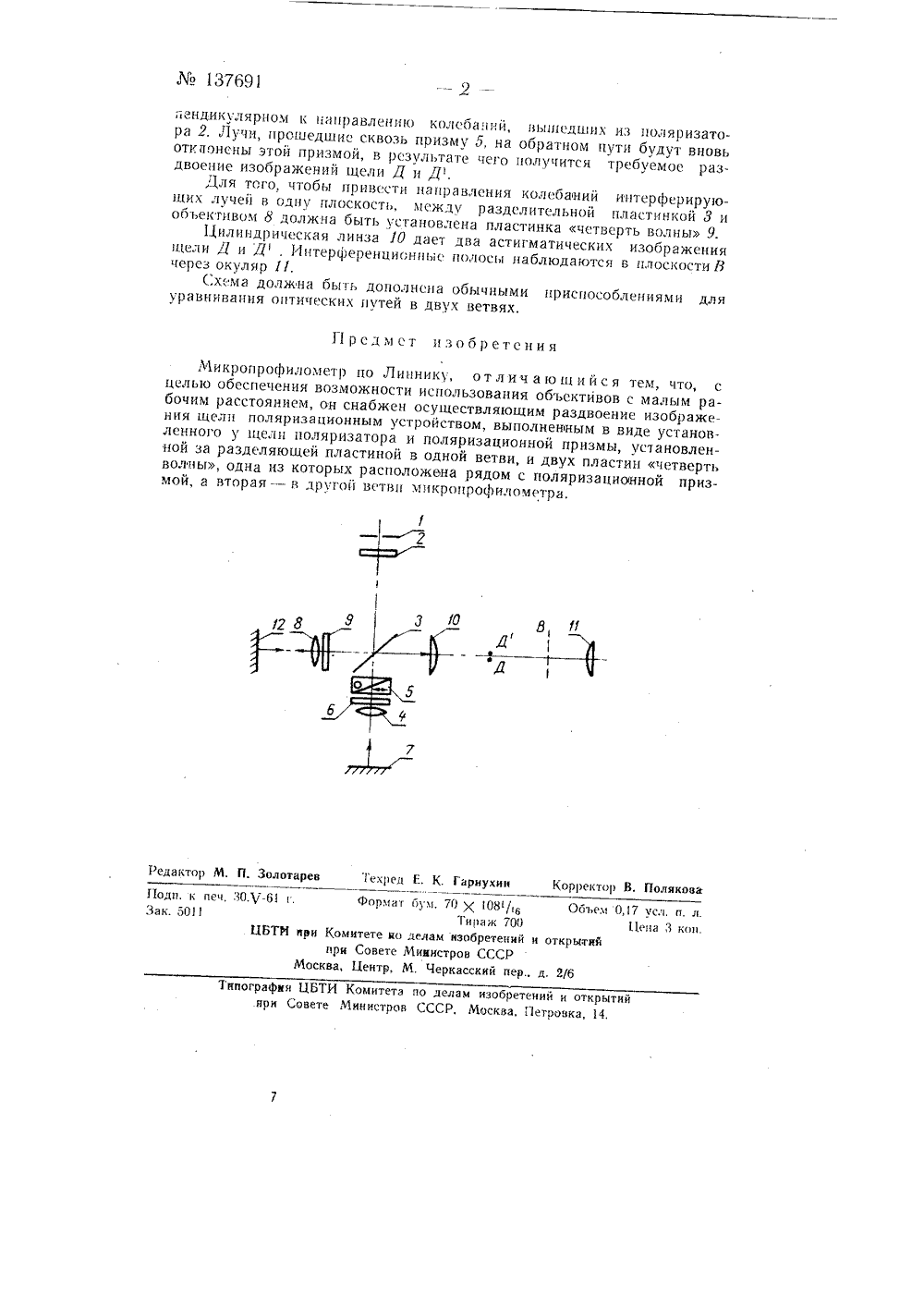

Мо 137691Класс 426, 34,сссрБИБ.Ящ дОПИСАНИЕ ИЗОБРЕТЕНИЯК А В ТО РСКО МУ С ВИДЕТЕЛ ЬСТ ВУПодписная гриппа Мд 170А, Н, Захарьевский МИ КРОПРОФИЛОМЕТР Заяв,тен 13 января 1%6 г. яа Хв Пя 26;76870/2 г Онуянкване в гн,тетене иа(ретени,Х 8 я 1 е 1 г. Известные микропрофилометры, выполненные ио схеме прибора того же названия системы Линника, обладают недостатком, заключающимся в том, что в них могут быть применены только слабые объективы, имеющие большое свободное (рабочее) расстояние.Сущность изобретения заключается в том, что микропрофилометр снабжен поляризационным устройством, производящим раздвоение изображения щели, которое выполнено в виде поляризатора, поляризационной призмы и двух пластин четверть волны, причем поляризатор установлен у щели, поляризационная призма - за разделяющей пластиной в одной ветви микропрофилометра, первая пластина - рядом с поляризационной призмой и вторая - в другой ветви микропрофилометра,На чертеже изображена схема микропрофилометра.Световой луч из щели 1 проходит через поляризатор 2, который ориентирован таким образом, чтобы направления проходящих через него световых колебаний были параллельны или перпендикулярны к щели. Между разделительной пластинкой 3 и объективом 4 установлена поляризационная призма 5, относящаяся к типу призм, дающих раздвоенное изображение (призмы Рошона, Сенармона, Волластона и др,). На чертеже представлена, в частности, призма Волластона, состоящая из двух клиньев. Оптическая ось одного клина параллельна щели, Оптит ческая ось второго клина перпендикулярна к щели. Для световых колебаний, направленных параллельно или перпендикулярно к щели, такая призма эквивалентна стеклянному отклоняющему клину, Осевой луч, пройдя сквозь призму 5, несколько отклонится от своего направления, оставаясь в плоскости чертежа.Между призмой 5 и объективом 4 установлена пластинка 6 четверть волны, оси которой составляют с осями клиньев призмы 5 углы в 45, При прямом и обратном (после отражения от зеркала 7) прохождении лучей пластинка 6 эквивалентна пластинке пол-волны. Поэтому световые колебания лучей, вступающих в призму 5 на обратном пути (после отражения от зеркала 7), происходят в направлении, пер137691 ИЕНДИКУЛЯРНОМ С НЯИ 1)аВЛС.НИК) КОЛСОаИИЙ, ВЫШЕДШИХ ИЗ ИогЯРИЗатора 2. Лучи, прошедшие сквозь призму 5, на обратном пути будут вновь отклонены этой призмой, в результате чего получится требуемое раздвоение изображений щели Д и Д.Для того, чтобы привссти направления колебаний иснтерферирующих лучей в одну плоскость, мсжду разделительной пластинкой 3 и объективом 8 должна быть установлена пластинка четверть волны 9.Цилиндрическая линза 10 дает два астигматических изображения )цели Д и Д . Иитерференциониыс полосы наблюдаются в плоскости Л через окул я р 11.С:хема должна быль дополнена обычными приспособлениями для уравнивания оптических путей в двух ветвях. Г 1 рсдмст изооретсния Д, 11 Редактор М. П. ЗолотаПоди, к печ, ЗО.гГекред Е. К. Гарнухии Корректор В. Полякова Зак. 5011 ЦБТИ иви Ком при Москва, Объе)и 0,17 усе. и. л.Цена 3 кон.крытий ормаг оум. 70 )( Тира)к 700ете до делам изобретений и оовете Мииистров СССРентр, М. Черкасский пер., д ипография ЦБТ при Совете митета по делам изобретений и открытий истров СССР, Москва, Петровка, 14. Микропрофилометр по Линнсу, отличающийся тем, что, с целью обеспечения возможности использования обьсктивов с малым рабочим расстоянием, он снабжен осуществляющим раздвоение изображения щели поляризационным устройством, выполненным в виде установленного у щели поляризатора и поляризационной призмы, установленной за разделяющей пластиной в одной ветви, и двух пластин четверть волны, одна из которых расположена рядом с поляризационной призмой, а вторая - в другой встви микроирофиломстра,

Смотреть

Заявка

576870, 13.01.1956

Захарьевский А. Н

МПК / Метки

МПК: G01B 15/04, G01B 9/02

Метки: микропрофилометр

Опубликовано: 01.01.1961
