Способ запуска параллельно установленных вентиляторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

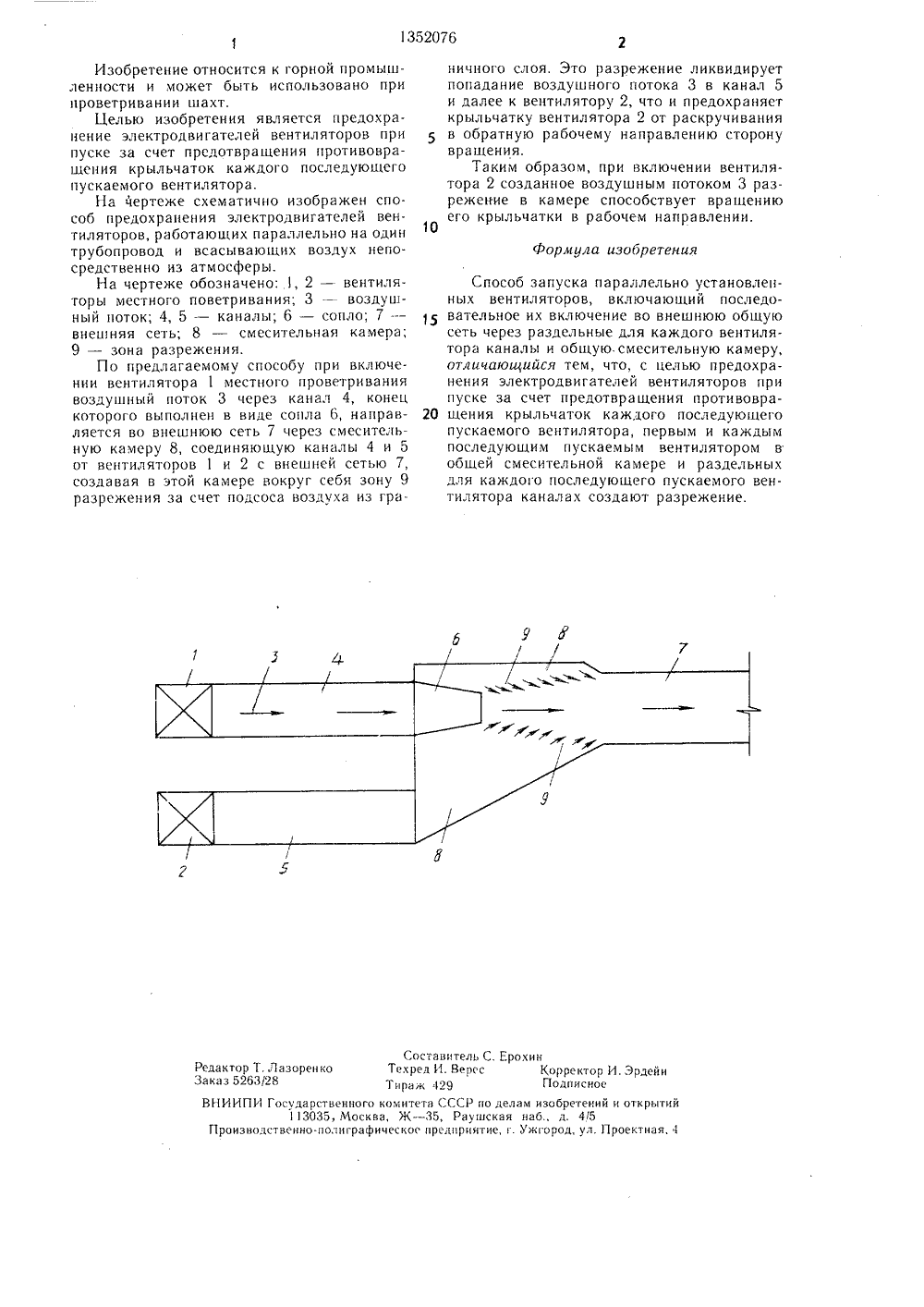

, Кольцова о ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ А ВТОРСКОМУ СВИДЕТЕПЬСТ(54) СПОСОБ ЗАПУСКАУСТА НОВ 1 Е Н Ы Х В Е Н(57) Изобретение относитти и м. б. использованошахт. Цель изобретения р. Совместная раов. М.: Госгортехо СССР16, 30.07.75.ПАРЛЛЛ ЕЛ ЬНОТИЛЯТОРОВся к горной промри проветривании- предохранение электродвигателей вентиляторов при пуске за счет предотвращения противовращения крыльчаток каждого последующего пускае. мого вентилятора В) . Последовательно включают В во внешнюю общую сеть через разделительные для каждого В каналы и общую смесительную камеру. Создают разрежение первым В и каждым последующим пускаемым В в общей смесительной камере и раздельных для каждого последующего пускаемого В каналах. Это разрежение ликвидируют попадание воздушного потока в канал, соединяюшии В с камерой. Благодаря этому крыльчатка вращается в рабочем направлении. 1 ил.1352076 формула изобретения Составитель С. ЕрохиТехред И. Вересираки 429гиитета СССР по деламЖ - -35, Раушская наскос предприятие, г. Уж Редактор Т. ЛазоренЗаказ 5263/28 Корректор И. ЭрдейПодписное зобретений и открытийд. 4/5ород, уд. Проектная, 4 Изобретение относится к горной промышленности и может быть использовано при проветривании шахт.Целью изобретения является предохранение электродвигателей вентиляторов при пуске за счет предотвращения противоврашения крыльчаток каждого последующего пускаемого вентилятора.На чертеже схематично изображен способ предохранения электродвигателей вентиляторов, работающих параллельно на один трубопровод и всасывающих воздух непосредственно из атмосферы.На чертеже обозначено: 1, 2 - вентиляторы местного поветривания; 3 - воздушный поток; 4, 5 - каналы; 6 - сопло; 7 внешняя сеть; 8 - смесительная камера;9 - зона разрежения.По предлагаемому способу при включении вентилятора 1 местного проветривания воздушный поток 3 через канал 4, конец которого выполнен в виде сопла 6, направляется во внешнюю сеть 7 через смесительную камеру 8, соединяющую каналы 4 и 5 от вентиляторов 1 и 2 с внешней сетью 7, создавая в этой камере вокруг себя зону 9 разрежения за счет подсоса воздуха из граВИИИПИ Государственного ко3035, Москва Г 1 роизводствснно.подиграфичпичного слоя. Это разрежение ликвидирует попадание воздушного потока 3 в канал 5 и далее к вентилятору 2, что и предохраняет крыльчатку вентилятора 2 от раскручивания в обратную рабочему направлению сторону вращения.Таким образом, при включении вентилятора 2 созданное воздушным потоком 3 разрежение в камере способствует вращению его крыльчатки в рабочем направлении. Способ запуска параллельно установленных вентиляторов, включающий последо вательное их включение во внешнюю общуюсеть через раздельные для каждого вентилятора каналы и общую.смесительную камеру, отличающийся тем, что, с целью предохранения электродвигателей вентиляторов при пуске за счет предотвращения противовра щения крыльчаток каждого последуюцегопускаемого вентилятора, первым и каждым последующим пускаемым вентилятором в обгцей смесительной камере и раздельных для каждого последующего пускаемого вентилятора каналах создают разрежение.
СмотретьЗаявка
4070412, 29.05.1986
А. Ф. Сезонов и О. И. Кольцова
СОЗОНОВ АНАТОЛИЙ ФЕДОРОВИЧ, КОЛЬЦОВА ОЛЬГА ИЛЬИНИЧНА
МПК / Метки
МПК: E21F 1/00, F04D 25/16
Метки: вентиляторов, запуска, параллельно, установленных
Опубликовано: 15.11.1987
Код ссылки
<a href="https://patents.su/2-1352076-sposob-zapuska-parallelno-ustanovlennykh-ventilyatorov.html" target="_blank" rel="follow" title="База патентов СССР">Способ запуска параллельно установленных вентиляторов</a>
