Способ определения момента инерции изделия
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1330477
Автор: Мещеряков
Текст

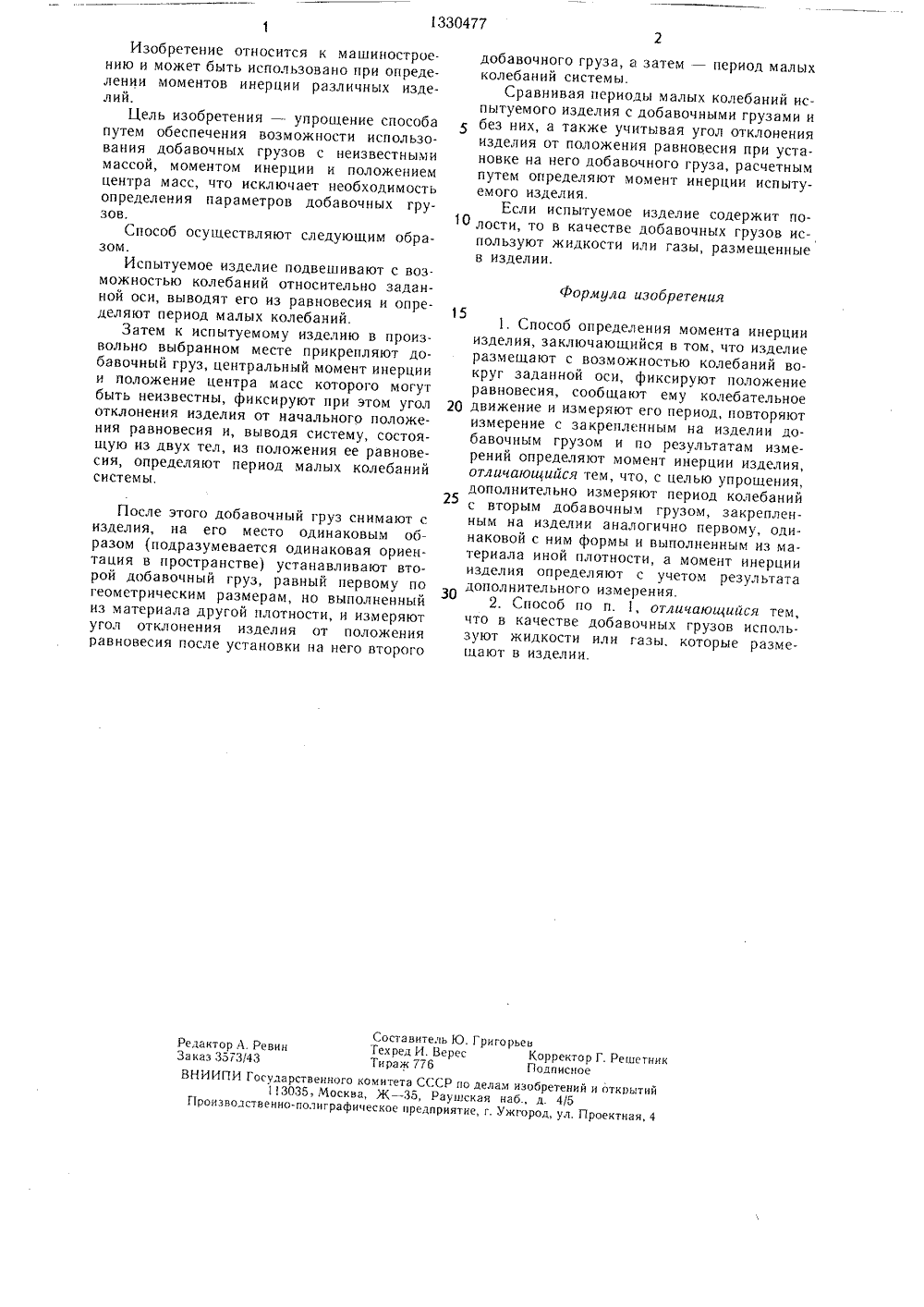

(19 1 М 110 50 СЕСОВ.т;:;= 1 13 ," ПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ/ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(54) СПОСОБ ОПРЕДЕЛЕНИЯ МОМЕНТА ИНЕРЦИИ ИЗДЕЛИЯ(57) Изобретение относится к машиностроению и может быть использовано для определения момента инерции изделия. Цель изобретения - упрощение способа. При реализации способа изделие подвешивают с возможностью колебаний относительно заданной оси и замеряют период его свободных колебаний. После этого к изделию поочередно прикрепляют одинаковым образом два добавочных груза одинаковой формы, но выполненные из материала различной плотности, определяют угловые положения изделия в состоянии равновесия и периоды свободных его колебаний с каждым из добавочных грузов и по результатам измерений определяют момент инерции изделия. Если изделие содержит полости, то в качестве добавочных грузов могут бьть использованы жидкости или газы, размещаемые в изделии. 1 з.п. ф-лы.1330477 Формула изобретения Составитель Ю. ГригорьевРедактор А. Ревин Техред И. Верес Корректор Г. РешетникЗа каз 3573/43 Тираж 776 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению и может быть использовано при определении моментов инерции различных изделий.Цель изобретения - упрощение способа путем обеспечения возможности использования добавочных грузов с неизвестными массой, моментом инерции и положением центра масс, что исключает необходимость определения параметров добавочных грузов.Способ осуществляют следующим образом.Испытуемое изделие подвешивают с возможностью колебаний относительно заданной оси, выводят его из равновесия и определякт период малых колебаний.Затем к испытуемому изделию в произвольно выбранном месте прикрепляют добавочный груз, центральный момент инерции и положение центра масс которого могут быть неизвестны, фиксируют при этом угол отклонения изделия от начального положения равновесия и, выводя систему, состоящую из двух тел, из положения ее равновесия, определяют период малых колебаний системы. После этого добавочный груз снимают с изделия, на его место одинаковым образом (подразумевается одинаковая ориентация в пространстве) устанавливают второй добавочный груз, равный первому по геометрическим размерам, но выполненный из материала другой плотности, и измеряют угол отклонения изделия от положения равновесия после установки на него второго добавочного груза, а затем - период малых колебаний системы,Сравнивая периоды малых колебаний испытуемого изделия с добавочными грузами и без них, а также учитывая угол отклонения изделия от положения равновесия при установке на него добавочного груза, расчетным путем определяют момент инерции испытуемого изделия.Если испытуемое изделие содержит по лости, то в качестве добавочных грузов используют жидкости или газы, размещенные в изделии. 151. Способ определения момента инерцииизделия, заключающийся в том, что изделие размещают с возможностью колебаний вокруг заданной оси, фиксируют положение равновесия, сообщакут ему колебательное 2 О движение и измеряют его период, повторяютизмерение с закрепленным на изделии добавочным грузом и по результатам измерений определяют момент инерции изделия, отличающийся тем, что, с целью упрощения, дополнительно измеряют период колебанийс вторым добавочным грузом, закрепленным на изделии аналогично первому, одинаковой с ним формы и выполненным из материала иной плотности, а момент инерции изделия определяют с учетом результата дополнительного измерения.2. Способ по и. 1, отличающийся тем,что в качестве добавочных грузов используют жидкости или газы. которые размещают в изделии.
СмотретьЗаявка
4035197, 10.03.1986
ПРЕДПРИЯТИЕ ПЯ А-3556
МЕЩЕРЯКОВ ВЛАДИМИР АНАТОЛЬЕВИЧ
МПК / Метки
МПК: G01M 1/10
Метки: изделия, инерции, момента
Опубликовано: 15.08.1987
Код ссылки
<a href="https://patents.su/2-1330477-sposob-opredeleniya-momenta-inercii-izdeliya.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения момента инерции изделия</a>
