Устройство для возведения чисел в -ую степень
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1327096
Автор: Гросфельд
Текст

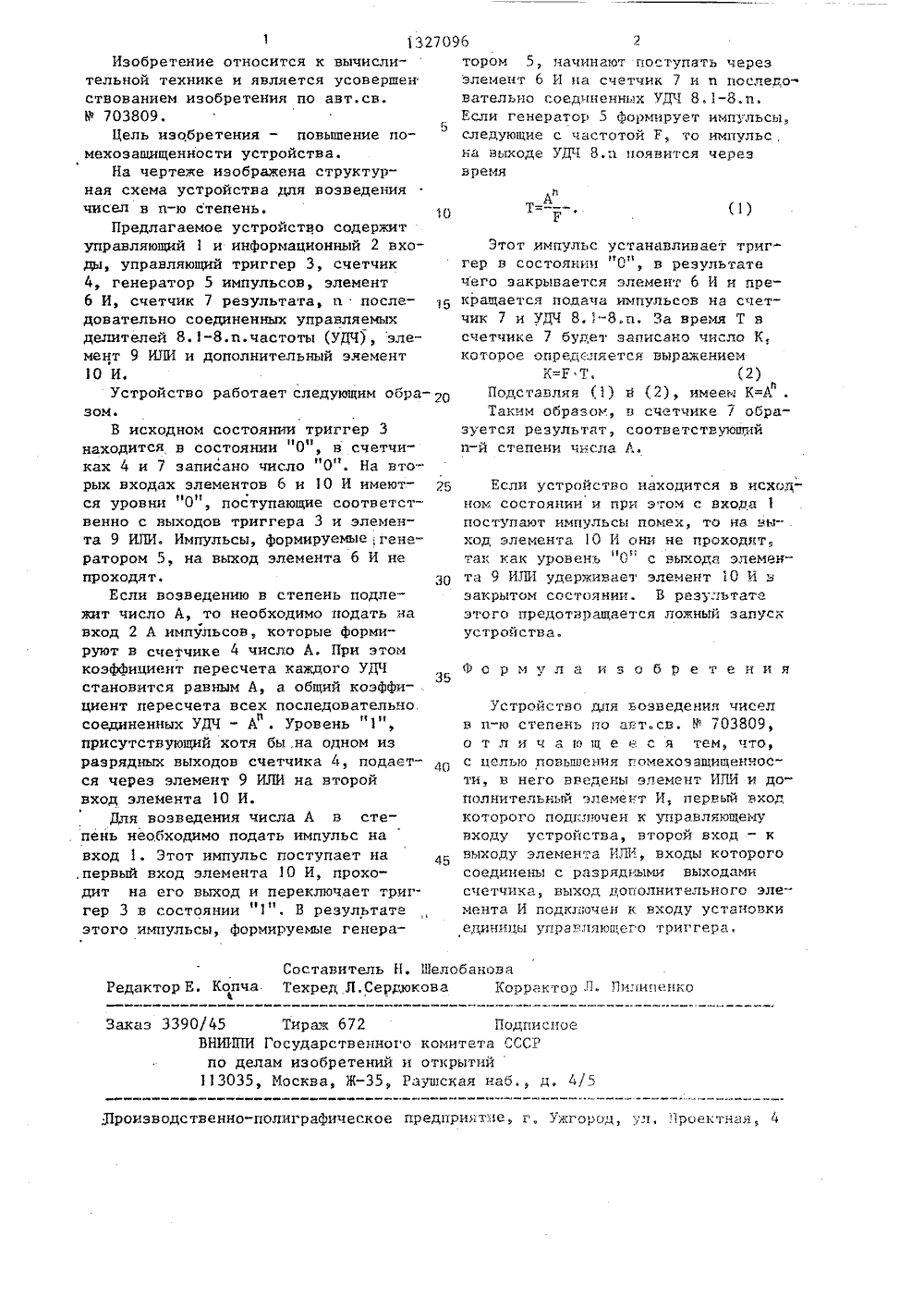

СОЮЗ СОВЕТСНИКСОЦИАЛИСТИЧЕСКИ КРЕСПУБЛИК 96 52 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР110 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Е ИЗОБРЕТЕ ОЛ(57) Изобретениелительной техникешенствованием изоУ 703809. Цель изние помехозащиценПоставленная цельдаря введению вво элемента ИЛИ 9элемента И 10, 1 тносится к вычи Р 2 В ерш." и являет ретения по а.с,бретения - повьппеости устройства.достигается благозвестное устройст"и дополнительногоЭтот импульс устанавливает триггер в состоянииО, в результате чего закрывается элемент б И и прекращается поцача импульсов на счетчик 7 и УДЧ 8.1-8.п. За время Т в счетчике 7 будет записано число К, которое определяется выражениемК=Р Т, (2)Поцставляя (1) в (2), имеем К=А Таким образом, в счетчике 7 образуется результат, соответствующий и-й степени числа А. 20 Составитель Н, ШелсбансваТехред Л.Сердюкова Корректор Л. Пилипенко Редактор Е. КопчаФ Заказ 3390/45 Тираж 672 ПодписноеВНИИПИ Государственного комитетаССРпо делам изобретений и открытий113035, Москва, Жр Раушская наб д, 4/5 Лроизводственно"полиграфическое предприятие, г, Ужгород, ;л, Прсектнаяр 4 132Изобретение относится к вычислительной технике и является усовершенствованием изобретения но авт,св.11 р 703809,Цель изобретения - повьппение помехозащищенности устройства.На чертеже изображена структурная схема устройства для возведениячисел в и-ю степень.Предлагаемое устройство содержитуправляющий 1 и информационный 2 входы, управляющий триггер 3, счетчик4, генератор 5 импульсов, элемент6 И, счетчик 7 результата, и последовательно соединенных управляемыхделителей 8.1-8.п.частоты (УДЧ), элемент 9 ИЛИ и дополнительный эяемент10 И.Устройство работает следующим образом.В исходном состоянии триггер 3находится в состоянии "0", в счетчиках 4 и 7 записано число "О". На вторых входах элементов б и 1 О И имеются уровни "0", поступающие соответственна с выходов триггера 3 и элемента 9 ИПИ. Импульсы, формируемые;генератором 5, на выход элемента б И непроходят.Если возведению в степень подлежит число А, то необходимо подать навход 2 А импульсов, которые формируют в счетчике 4 число А, При этомкоэффициент пересчета каждого УДЧстановится равным А, а. общий коэффициент пересчета всех последовательносоединенных УДЧ - А . Уровень "1",присутствующий хотя бы,на одном изразрядных выходов счетчика 4, подастся через элемент 9 ИЛИ на второйвход элемента 10 И.Для возведения числа А в степень необходимо подать импульс навход 1. Этот импульс поступает на,первый вход элемента 10 И, проходит на его выход и переключает трчг.гер 3 в состоянии "1", В результатеэтого импульсы, формируемые генератором 5, начинают поступать через элемент б И па счетчик 7 и и последовательно саединеннь.х УДЧ 8,1-8.п.Если генератор 5 формирует импульсы 5следующие с частотой Р, тс импульс, на выходе УДЧ 8.п появится через время 25 Если устройство находится в исходном состоянии и при этом с входа 1поступают импульсы помех, тс на выход элемента 1 О И они не прсходятртак как уровень "0 с выхода элемен- та 9 ИЛИ удерживает элемент 10 И взакрытом состоянии. В результатеэтого предотвращается ложный запускустройства. ЗБ Формула изобретения Устройство для возведения чиселв и-ю степень яо авт.св. У 703809,о т л и ч а ю щ е е с я тем, что,с целью псвьпцения г:смехозащищенности, в него введены элемент ИЛИ и дополнительный элемент И, первый входкоторого псдкл 1 очен к управляющемувходу устройства, второй вход - квыходу элемента ИЛИр входы которогосоединены с разрядными выходамисчетчика, выход дополнительного элемента И подключен к входу установкиединицы управляющего триггера.
СмотретьЗаявка
4024639, 18.02.1986
ПРЕДПРИЯТИЕ ПЯ А-1431
ГРОСФЕЛЬД ЕВГЕНИЙ ГАРРИЕВИЧ
МПК / Метки
МПК: G06F 7/552
Метки: возведения, степень, ую, чисел
Опубликовано: 30.07.1987
Код ссылки
<a href="https://patents.su/2-1327096-ustrojjstvo-dlya-vozvedeniya-chisel-v-uyu-stepen.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для возведения чисел в -ую степень</a>
