Торцовое уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1323810
Автор: Попов
Текст

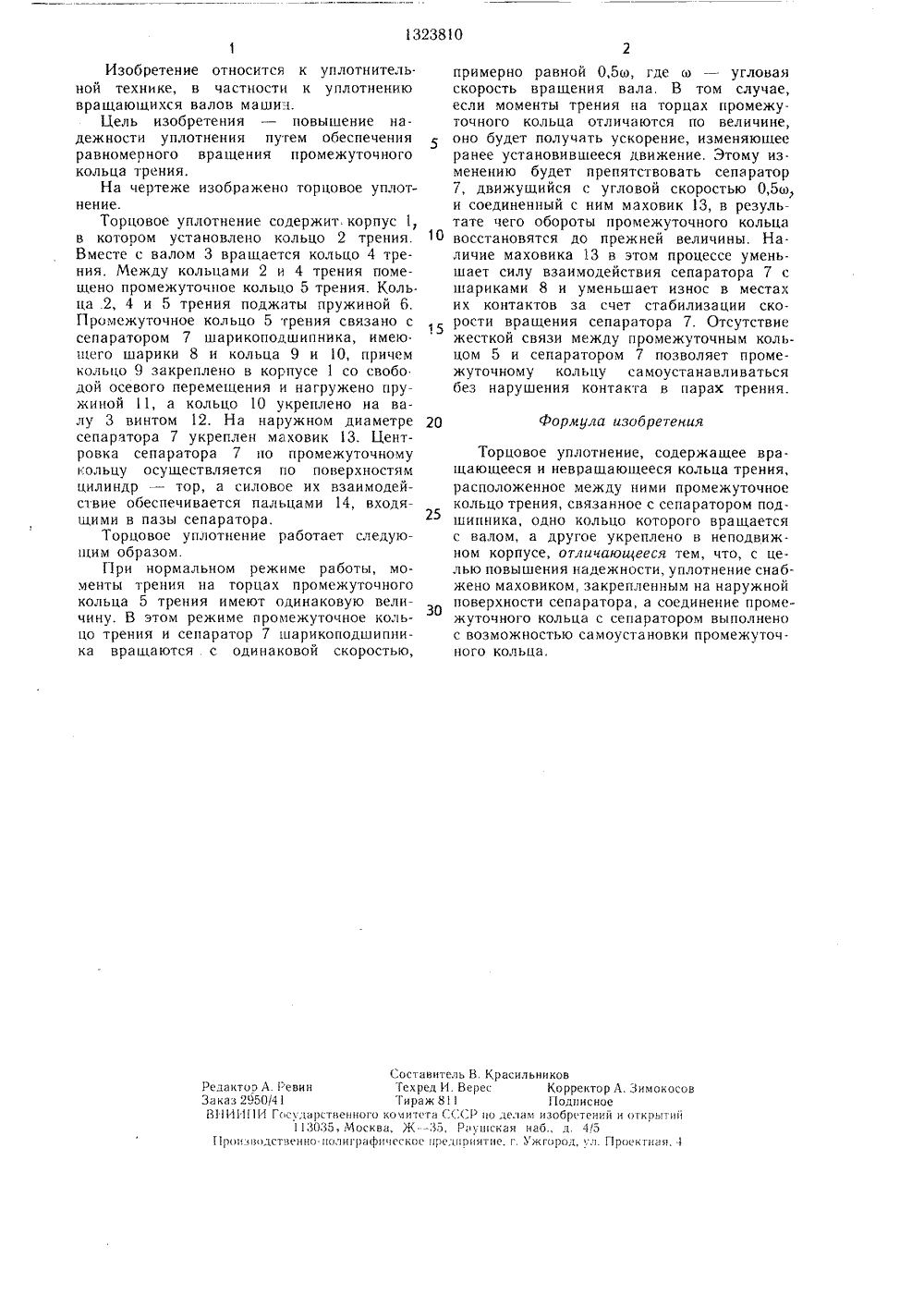

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКРЕСПУБЛИК 0 4 Г 16 1 15/34 ПИСАНИЕ ИЗОБРЕТЕНИ СВИДЕТЕЛЬСТВ АВТОРСК Ь) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(57) Изобретение относится к уплотнительной технике, в частности к уплотнениям вращающихся валов. Цель изобретения - повышение надежности уплотне.ния за счет обеспечения равномерного вращения промежуточного кольца трения. Про 801323810 межуточное кольцо трения 5 соединено с сепаратором 7 подшипника, кольцо 10 которого закреплено на уплотняемом валу 3, а кольцо 9 закреплено в неподвижном корпусе 1. На сепараторе 7 укреплен маховик 13. За счет этого момента инерции сепаратора 7 и становятся более стабильной скорость его вращения, а также скорость вращения промежуточного кольца трения 5, Отсутствие жесткой связи между промежуточным кольцом трения 5 с сепаратором 7 позволяет кольцу самоустанавливаться без нарушения контакта в парах трения.1 ил.1323810 Формула изобретения Составитель В. КрасильниковРедактор А. Ренин Техред И. Верее Корректор А. ЗимокосовЗаказ 2050/41 Тираж 811 1 одписноеВ 11 ИИ 11 И Гссударственного коиитста СССР ио деласи изобретений и открытий113035, Москва, Ж 35, Раугиская наб., д. 4511 роизводственно-полис рафииеское предприятие, г. Ужгород, ул. Грос.ктная. 4 Изобретение относится к уплотнительной технике, в частности к уплотнению вращающихся валов машин.Цель изобретения - повышение надежности уплотнения путем обеспечения равномерного вращения промежуточного кольца трения,На чертеже изображено торцовое уплотнение.Торцовое уплотнение содержит корпус 1, в котором установлено кольцо 2 трения. Вместе с валом 3 вращается кольцо 4 трения. Между кольцами 2 и 4 трения помещено промежуточное кольцо 5 трения. Коль. ца 2, 4 и 5 трения поджаты пружиной 6, Промежуточное кольцо 5 трения связано с сепаратором 7 шарикоподшипника, имею. щего шарики 8 и кольца 9 и 10, причем кольцо 9 закреплено в корпусе 1 со свобо дой осевого перемещения и нагружено пружиной 11, а кольцо 10 укреплено на валу 3 винтом 12. На наружном диаметре сепаратора 7 укреплен маховик 13. Центровка сепаратора 7 по промежуточному кольцу осуществляется по поверхностям цилиндр - тор, а силовое их взаимодействие обеспечивается пальцами 14, входящими в пазы сепаратора.Торцовое уплотнение работает следующим образом.При нормальном режиме работы, моменты трения на торцах промежуточного кольца 5 трения имеют одинаковую величину. В этом режиме промежуточное кольцо трения и сепаратор 7 шарикоподшипника вращаются с одинаковой скоростью,примерно равной 0,5 со, где со - угловая скорость вращения вала, В том случае, если моменты трения на торцах промежуточного кольца отличаются по величине, оно будет получать ускорение, изменяющее ранее установившееся движение. Этому изменению будет препятствовать сепаратор 7, движущийся с угловой скоростью 0,5 со, и соединенный с ним маховик 13, в результате чего обороты промежуточного кольца 10 восстановятся до прежней величины. Наличие маховика 13 в этом процессе уменьшает силу взаимодействия сепаратора 7 с шариками 8 и уменьшает износ в местах их контактов за счет стабилизации ско рости вращения сепаратора 7. Отсутствиежесткой связи между промежуточным кольцом 5 и сепаратором 7 позволяет промежуточному кольцу са моустана вливаться без нарушения контакта в парах трения. Торцовое уплотнение, содержащее вра. щающееся и невращающееся кольца трения, расположенное между ними промежуточное кольцо трения, связанное с сепаратором под. шипника, одно кольцо которого вращается с валом, а другое укреплено в неподвиж. ном корпусе, отличающееся тем, что, с целью повышения надежности, уплотнение снабжено маховиком, закрепленным на наружной поверхности сепаратора, а соединение промежуточного кольца с сепаратором выполнено с возможностью самоустановки промежуточ. ного кольца,
СмотретьЗаявка
3992425, 10.11.1985
И. К. Попов
ПОПОВ ИГОРЬ КОНСТАНТИНОВИЧ
МПК / Метки
МПК: F16J 15/34
Метки: торцовое, уплотнение
Опубликовано: 15.07.1987
Код ссылки
<a href="https://patents.su/2-1323810-torcovoe-uplotnenie.html" target="_blank" rel="follow" title="База патентов СССР">Торцовое уплотнение</a>
