Лабиринтное уплотнение диска ротора турбомашины
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

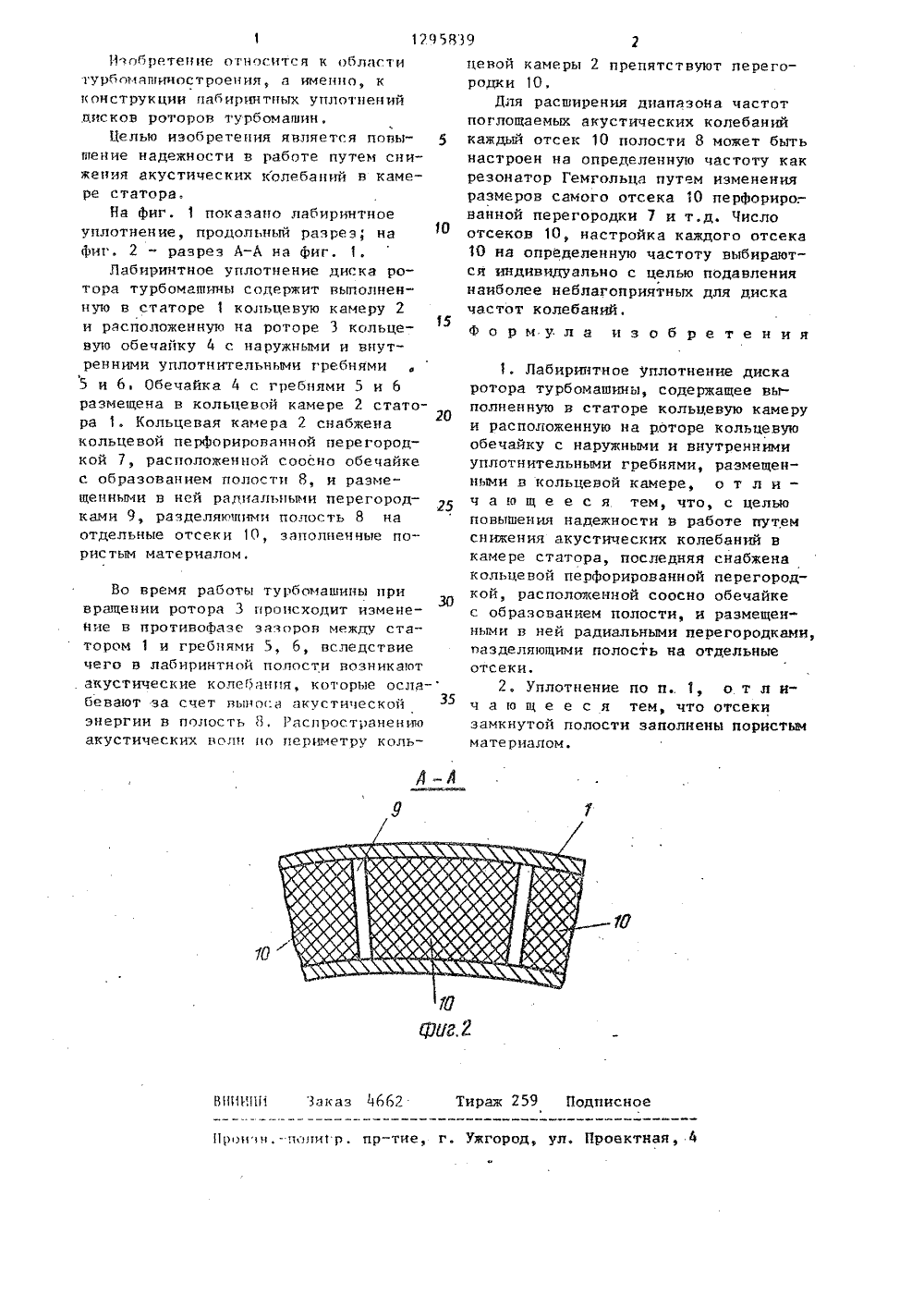

СОЮЗ СОВЕТСНИ 1(СОЦИА ЛИСТИЧЕСНИРЕСПУБЛИН 0 11/00 5/ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(5 б) Патент Великобритании ккл, Г 0 1 0 25/12, 1983,еские к за счет в в замкцуг а отсек оследци ию акустольценой диапазон 1 СКА оже отсе ческих колебании, каждыи быть настроен на определ ту как резонатор Гемгольц изменения размеров самого форировацной перегородки Число отсеков, настройка из них ца определенную ча с ную бо е ка пер дэ оляе 7 путе а, каждогдис и вра сто ени ьно с цельюеблагоприятнлебаний. 1 з ен бираются ицдивидуалдавления наиболеедля диска частот к ие в п ором 1 ла- стит гребирин т)-ЛЫ, с 1 08. 7 ВТОРСИОМУ СВИ БИРИНТНОВ УПЛОТ ТУРБОМАШИНЫ обретение относ троению. Оно по дежность турбом ращения колебан й турбомашине п 3 происходит иэ е зазоров междунями 5,6, В рез о полости вози(57) Имашиноссить нпредотвботающроторативоФа ебания, которые ослабеваютяоса акустической зцергиию полость 8, разделеннуюрадиальными перегоролками.препятствуют распространеческих волн по периметрукамеры 2. Для расширениячастот поглощаемых акусти9 5839 каз 4662 Тираж 259 Подписное 1 ИИ 1111 1 рон н. - ноли 1 р. тие, г, Ужгород, ул. Проектная, 4 1 1Иобретение относится к области турбомаюиностроения, а именно, к к он струк ции лаб ирин тных уплотнений дисков роторов турбомааин,Целью изобретения является повышение надежности в работе путем снижения акустических колебаний в камере статора.На фиг. 1 показано лабиринтное уплотнение, продольный разрез; на фиг. 2 - разрез А-А на фиг.Лабиринтное уплотнение диска ротора турбомавины содержит выполненную в статоре 1 кольцевую камеру 2 и расположенную на роторе 3 кольцевую обечайку 4 с наружными и внутренними уплотнительными гребнями 15 и 6 Обечайка 4 с гребнями 5 и б размещена в кольцевой камере 2 статора 1. Кольцевая камера 2 снабжена кольцевой перфорированной перегородкой 7, расположенной соосно обечайке с образованием полости 8, и размещенными в ней радиальными перегородками 9, разделяклпими полость 8 на отдельные отсеки 10, заполненные пористым материалом. Во время работы турбомашины при вращении ротора 3 происходит изменение в противофазе зазоров между статором 1 и гребнями 5, б, вследствие чего в лабиринтной полости возникают акустические колебания, которые ослабевают за счет выноса акустической энергии в полость Я. 1 аспространению акустических волн но периметру коль 2цевой камеры 2 препятствуют перегородки 1 О,Для расширения диапазона частотпоглощаемых акустических колебаний 5 каждый отсек 10 полости 8 может бытьнастроен на определенную частоту какрезонатор Гемгольца путем измененияразмеров самого отсека 10 перфориро. - Юванной перегородки 7 и т.д. Числоотсеков 10, настройка каждого отсека10 на определенную частоту выбираются индивидуально с целью подавлениянаиболее неблагоприятных для дискачастот колебаний.15Формула изобретения 1. Лабиринтное уплотнение дискаротора турбомашины, содержащее вы 2 полненную в статоре кольцевую камеруи расположенную на роторе кольцевуюобечайку с наружными и внутреннимиуплотнительными гребнями, размещенными в кольцевой камере, о т л и -ч а ю щ е е с я тем, что, с цельюповышения надежности в работе путемснижения акустических колебаний вкамере статора, последняя снабженакольцевой перфорированной перегородкой, расположенной соосно обечайкес образованием полости, и размещенными в ней радиальными перегородками,оазделяющими полость на отдельныеотсеки,352, Уплотнение по п 1 о т л и .ч а ю щ е е с я тем, что отсекизамкнутой полости заполнены пористымматериалом.
СмотретьЗаявка
3924424, 04.07.1985
ПРЕДПРИЯТИЕ ПЯ М-5147
АНДРЕЕВ А. В, ГЕЛЛЕР В. С, КАНАХИН Ю. А, ПИПОПУЛО А. В
МПК / Метки
МПК: F01D 11/00, F01D 5/10
Метки: диска, лабиринтное, ротора, турбомашины, уплотнение
Опубликовано: 07.12.1991
