Ротор генератора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

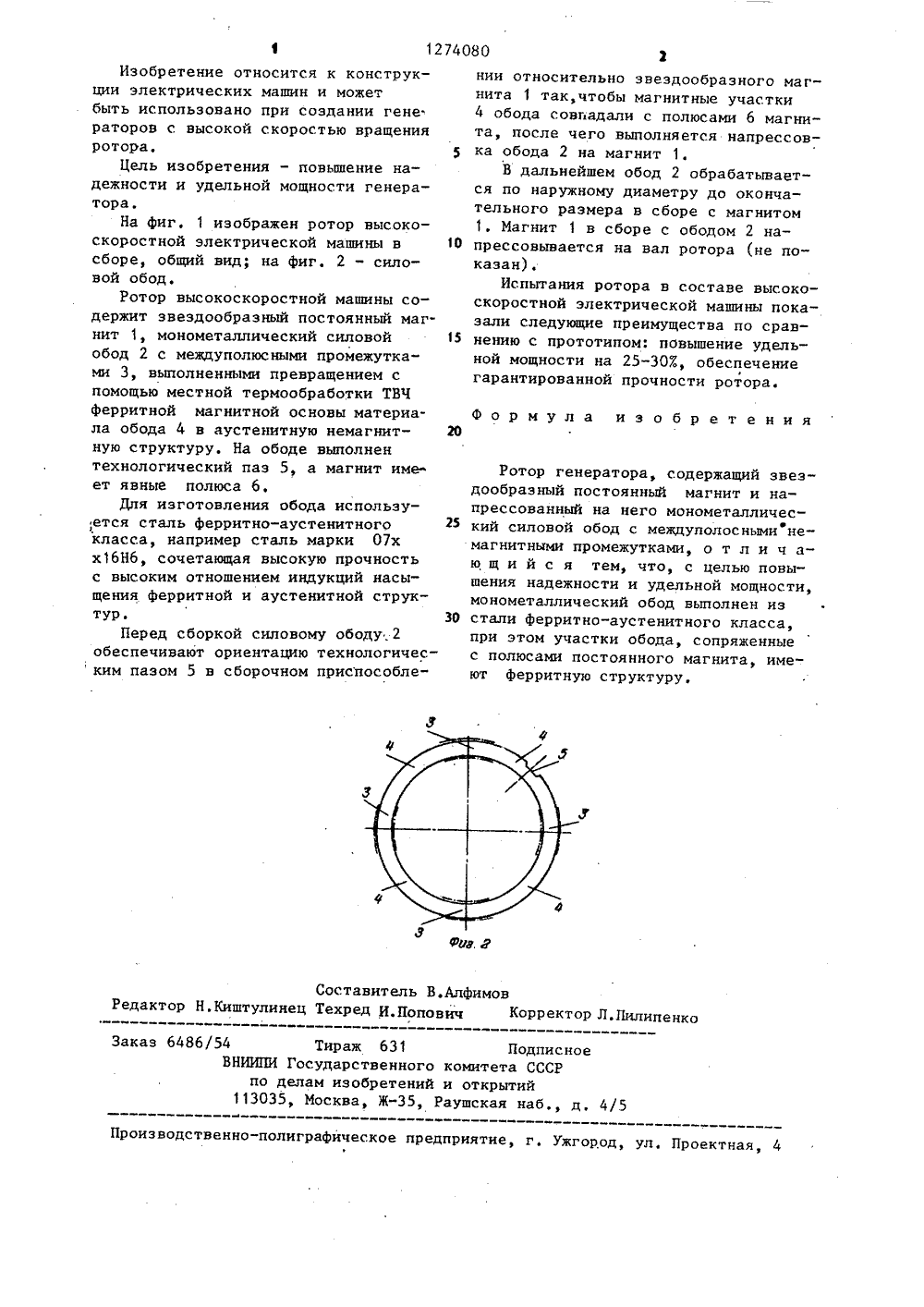

(я) 4 Н 02 К 21/14 1/22 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(57) Изобретение относится к конструкции электрических машин и может быть использовано при создании генераторов с высокой скоростью вращения ротора. Цель изобретения - повы,8012740 0 А 1 шение надежности и удельной мощности генератора. Ротор содержит звездообразный постоянный магнит 1, напрессованный на него монометаллический силовой обод 2 с междуполюсными немагнитными промежутками 3.Для изготовления обода используетсясталь ферритно-аустенитного класса.Немагнитные промежутки 3 выполненыпревращением с помощью местной термообработки, токами высокой частотыферритной магнитной основы материала обода в аустенитную немагнитнуюструктуру. Магнитные участки ободасовпадают с полюсами 6 магнита, Этопозволяет обеспечить гарантированную прочность ротора. 2 ил,Заказ 6486/54 Тираж 631 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4Ф Изобретение относится к конструкции электрических машин и может быть использовано при создании гене. раторов с высокой скоростью вращения ротора, 5Цель изобретения - повышение надежности и удельной мощности генератора.На фиг. 1 изображен ротор высокоскоростной электрической машины в 10 сборе, общий вид; на фиг. 2 - силовой обод.Ротор высокоскоростной машины содержит звездообразный постоянный магнит 1, монометаллический силовой 15 обод 2 с междуполюсными промежутками 3, выполненными превращением с помощью местной термообработки ТВЧ ферритной магнитной основы материала обода 4 в аустенитную немагнит ную структуру. На ободе выполнен технологический паз 5, а магнит имеет явные полюса 6.Для изготовления обода используется сталь ферритно-аустенитного класса, например сталь марки 07 х х 16 Н 6, сочетающая высокую прочность с высоким отношением индукций насыщения ферритной и аустенитной структур, 30Перед сборкой силовому ободу.2 обеспечивают ориентацию технологическим пазом 5 в сборочном приспособлении относительно звездообразного магнита 1 так,чтобы магнитные участки 4 обода совпадали с полюсами 6 магнита, после чего выполняется напрессовка обода 2 на магнит 1,В дальнейшем обод 2 обрабатывается по наружному диаметру до окончательного размера в сборе с магнитом 1. Магнит 1 в сборе с ободом 2 напрессовывается на вал ротора (не показан).Испытания ротора в составе высокоскоростной электрической машины показали следующие преимущества по сравнению с прототипом: повышение удельной мощности на 25-303, обеспечение гарантированной прочности ротора. Формула изобретения Ротор генератора, содержащий звездообразный постоянный магнит и напрессованный на него монометаллический силовой обод с междуполосными немагнитными промежутками, о т л и ч аю щ и й с я тем, что, с целью повышения надежности и удельной мощности, монометаллический обод выполнен из стали ферритно-аустенитного класса, при этом участки обода, сопряженные с полюсами постоянного магнита, име" ют ферритную структуру.
СмотретьЗаявка
3870060, 20.03.1985
МУРАВЬЕВ ЮРИЙ ВАСИЛЬЕВИЧ, КУЗЬМИЧЕВ НИКОЛАЙ ИВАНОВИЧ
МПК / Метки
МПК: H02K 1/22, H02K 21/14
Метки: генератора, ротор
Опубликовано: 30.11.1986
Код ссылки
<a href="https://patents.su/2-1274080-rotor-generatora.html" target="_blank" rel="follow" title="База патентов СССР">Ротор генератора</a>
