Шихта для изготовления углерод-содержащих изделий
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1270145
Авторы: Борисов, Дробков, Крыльников, Пивоварова, Рогожкина, Снегирев, Топтаева, Фотиев
Текст

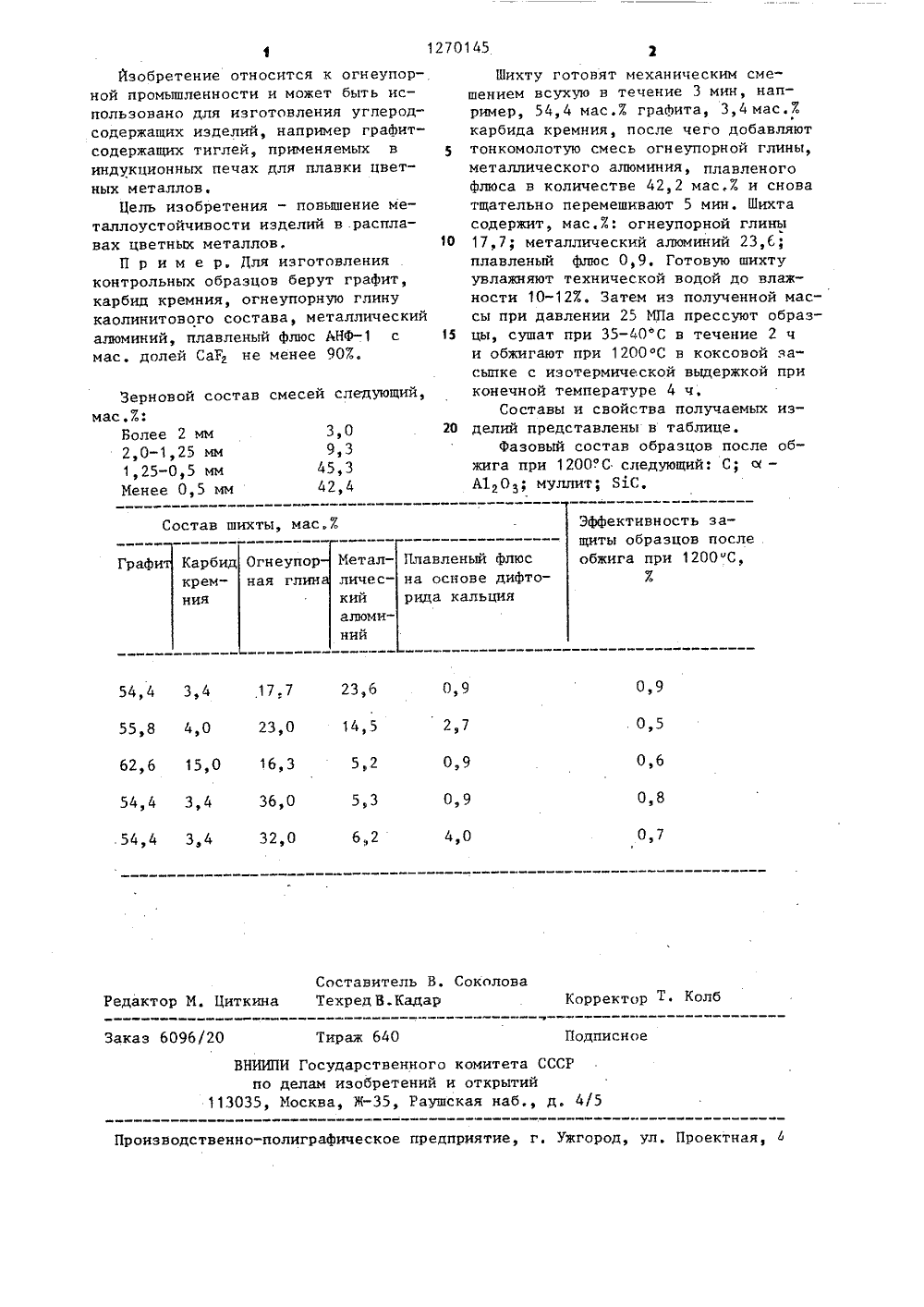

СОЮЗ СОВЕТСКИХСОЦИАЛИСТ ИЧЕСНИХ ИК 4 В 35/54 ИЗОБРЕТЕНДЕТЕЛЬСТВУ О СА следовате ут огнеупорн ут химии Ура Н СССР фотиев, варова, исов, ева 4,4-62,6 3, 4-15,0 6,3-36,0 Графит Карбид кремн цесс произизделий. кий абразив гнеупорная глина етаплический алю 2-23 ининлавленый флюс(54) РОДС 7) ШИХТ ЕРЖАЩИХ основе дифторидакальция-4 ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ВТОРСНОМУ СВИ(71) Восточный научноский и проектный инстипромышленности и Инстиского научного центра А(56) Технологический прводства графитсодержащих190101,01201.00016. Лужный завод. 1980. ДЛЯ ИЗГОТОВЛЕНИЯ УГЛЕЗДЕЛИЙ, включающая графит, карбид кремния, огнеупорную глину и антиокислитель, о т л и ч аю щ а я с я тем, что, с .целью повышения металлоустойчивости изделий в расплавах цветных металлов, она содержит в качестве антиокислителя металлический алюминий и дополнитель но плавленый флюс на основе дифторида кальция при следующем соотношении компонентов, мас.7;1270145 смесей следующий,Зерновой составмас.7:Более 2 мм2,0-1,25 мм1,25-0,5 ммМенее 0,5 мм 3,0 9,3 45,3 42,4 Эффективность защиты образцов после обжига при 1200"С,Состав шихты, мас.7. Плавленый флюсна основе дифторида кальция Металлический Огнеупор ная глин Графи Карбидкрем- ния алюминий 54,4 3,4 17.7 23,6 55,8 4,0 23,0 14,5 62 6 15 0 16 3 5 2 54,4 3,4 36,0 5,3 54,4 3,4 32 э 0 6 э 2 0,9 0,9 0,5 2,7 0,6 0,9 0,8 0,9 0,7 4,0 Составитель В. СоколоваРедактор М. Циткина Техред В.Кадар Корректор Т. Колб Заказ 6096/20 Тираж 640 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,Изобретение относится к огнеупорной промышленности и может быть использовано для изготовления углеродсодержащих изделий, например графитсодержащих тиглей, применяемых виндукционных печах для плавки цветных металлов.Цель изобретения - повышение металлоустойчивости иэделий в расплавах цветных металлов,П р и м е р, Лля изготовленияконтрольных образцов берут графит,карбид кремния, огнеупорную глинукаолинитового состава, металлическийалюминий, плавленый флюс АНФсмас. долей СаР не менее 907,Шихту готовят механическим смешением всухую в течение 3 мин, например, 54,4 мас.7 графита, 3,4 мас,7.карбида кремния, после чего добавляют5 тонкомолотую смесь огнеупорной глины,металлического алюминия, плавленогофлюса в количестве 42,2 мас,7 и сноватщательно перемешивают 5 мин, Шихтасодержит, мас.7: огнеупорной глины10 17,7; металлический алюминий 23,6;плавленый флюс 0,9. Готовую шихтуувлажняют технической водой до влажности 10-127, Затем из полученной массы при давлении 25 МПа прессуют образ 15 цы, сушат при 35-40 фС в течение 2 чи обжигают при 1200 фС в коксовой засыпке с иэотермической выдержкой приконечной температуре 4 ч,Составы и свойства получаемых из 20 делий представлены в таблице.Фазовый состав образцов после обжига при 1200 С следующий: С; а -А 10, муллит; ЯхС,
СмотретьЗаявка
3891363, 26.04.1985
ВОСТОЧНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ОГНЕУПОРНОЙ ПРОМЫШЛЕННОСТИ, ИНСТИТУТ ХИМИИ УРАЛЬСКОГО НАУЧНОГО ЦЕНТРА АН СССР
СНЕГИРЕВ АЛЕКСАНДР ИВАНОВИЧ, ФОТИЕВ АЛЬБЕРТ АРКАДЬЕВИЧ, РОГОЖКИНА НАТАЛЬЯ НИКОЛАЕВНА, ПИВОВАРОВА ВАЛЕНТИНА ИВАНОВНА, КРЫЛЬНИКОВ ЮРИЙ ВАСИЛЬЕВИЧ, БОРИСОВ ВАДИМ АНДРЕЕВИЧ, ДРОБКОВ ПЕТР ИВАНОВИЧ, ТОПТАЕВА НИНА АЛЕКСАНДРОВНА
МПК / Метки
МПК: C04B 35/54
Метки: углерод-содержащих, шихта
Опубликовано: 15.11.1986
Код ссылки
<a href="https://patents.su/2-1270145-shikhta-dlya-izgotovleniya-uglerod-soderzhashhikh-izdelijj.html" target="_blank" rel="follow" title="База патентов СССР">Шихта для изготовления углерод-содержащих изделий</a>
Способ изготовления композиционного материала с металлической матрицей на основе алюминия
Номер патента: 1838441
Опубликовано: 30.08.1993
Авторы: Дэвид, Дэнни, Майкл, Эндрью
МПК: C04B 35/58, C22C 1/08, C22C 1/09
Метки: алюминия, композиционного, матрицей, металлической, основе
...у улучшению свойств композиционного материала,Минимальное содержание магния в алюминиевом сплаве зависит от одной или более переменных, таких как температура процесса, время, присутствие вспомогательных легирующих элементов, таких как кремний или цинк, природа керамического 5 10 наполнителя и содержание азота в потоке газа, Более низкие температуры или менее длительные промежутки прогрева могут применяться, в случае, если содержание магния в сплаве увеличивается. Таким образом, при данном содержании магния, добав 20 ление определенных легирующих элементов, таких как цинк, позволяет использовать более низкие температуры. Например, содержание магния по нижнему тов, может быть использовано при температуре процесса выше минимальной,...
Металлическая связка на основе меди для алмазно-абразивного инструмента “мв4-10
Номер патента: 1261776
Опубликовано: 07.10.1986
Авторы: Гуревич, Мкртчан, Пономарев, Реймер, Соколов, Тюменев
Метки: алмазно-абразивного, инструмента, мв4-10, меди, металлическая, основе, связка
...твердость883 связ Удельныйизнос инструмента,мкмгмив Удельныйрасходалмаза,мгlг Пронзводительность ки хонинго вания, г/мин О,О 6 О,17 О 07 О,Ог 107 0,02 6, 1 2,7 0,7 0,07 0,03 Остальное 118,0 0,058 0,155 0,063 0 150 5,7 183 4,86 2,2 . 055 0,06 003 18, 7 . 4,00 18 0,4 0,05 0,02 6,0106 0018 О,О 72 0230 .О,40 108 0,022 103 0012 18 6,64 3,0 0,75 0,07 004 0,088 о 188 354 16 035 004 002 7,2 48 170 885 40 1 0 0 1 0 05110 0 023 0,082 0250 Составитель А.СоловейРедактор О,Юрковецкая Техред Л.Сердюкова . Корректор М,Самборская Заказ 5293/ 11 Тираж 740 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул.Проектная, 4...
Способ пропитки прессованных изделий из металлических порошков на основе железа перед гальванопокрытием
Номер патента: 1671739
Опубликовано: 23.08.1991
Авторы: Анисимов, Инберг, Коварский
МПК: C25D 5/36
Метки: гальванопокрытием, железа, металлических, основе, порошков, прессованных, пропитки
...на детали наносят гальванопокрытия (цинк, кадмий) известными способами, Результаты испытаний различных пропитывающих составов на работоспособность приведены в табл.1. Несоответствие ГОСТам проявляется в неравномерности получаемых после пропитки гальванопокрытий по толщине и сплошности (пятна не- покрытия, различная шероховатость отдельных участков поверхности),Таким образом, иэ приведенных в табл.1 данных следует, что для составовпропитки, выходящих эа предлагаемые пределы (составы 1, 2 и 6), по мере работы наблюдается монотонное увеличение выносэ гидрофобизатора с обрабатываемыми деталями, обусловленное увеличением вязкости композиции, Для композиции с добавкой парафина 25-50(составы 3-5) указанная закономерность не наблюдается,...
Способ получения металлического алюминия
Номер патента: 43736
Опубликовано: 31.07.1935
Автор: Снисаренко
МПК: C22B 21/02, C22B 4/02
Метки: алюминия, металлического
...ному способу получения пудлингового железа.Согласно предлагаемому способу достаточно полное выделение металличе. ского алюминия из такой смеси может быть достигнуто следующим образом. Полученный из дуговой печи слиток, состоящий из тесно перемешанного с карбидом и остатками шихты металла, измельчается как можно тоньше и подвергается нагреванию до температуры,превышающей точку плавления алюминия, напр., до 700 в 9 в тигле, вставленном в вертикально расположенный статор с трехфазной обмоткой. При включении этой обмотки в электрическую сеть образующееся вращающееся магнитное поле благодаря индуктируемым им в смеси токам Фуко приводит жидкий металл с твердыми частицами во вращение. Вследствие центрофугирующего действия этого вращения более...
Металлическая связка на основе железа для алмазного инструмента
Номер патента: 1689053
Опубликовано: 07.11.1991
Авторы: Стихов, Хмелевская
МПК: B24D 3/06, C22C 33/02, C22C 38/16
Метки: алмазного, железа, инструмента, металлическая, основе, связка
...изобретенич является повышение работоспособности инструмента и улучшение технологичности связки.Металлическая связка на основе железа для алмазного инструмента имеет следующий состав, мас.: никель 3,0-5,0; медь 2,0-7,0; углерод 0,5-1,5; железо остальное, причем с целью повышения работоспособности инструмента при обработке материаДля приготовления связки ошки карбонильного желе- , карандашного графита и1689 Ьз, уплотнение алмазоносной шихты на гидравлическом прессе при удельном давлении 300 кгс/см, Пресс-форму подвергают индукционному нагреву до температуры 800 С с одновременным приложением давления. Выдержка под давлением и при нагреве 3 мин. После этого охаждают под давлением до температуры 300400 С и затем без давления, на...
Предыдущий патент: Керамическая масса для изготовления химически стойких изделий
Следующий патент: Способ получения теплоизоляции из битумоперлита
Случайный патент: Устройство для сбора сельхозкультур
