Дифференциальный проточный микрокалориметр

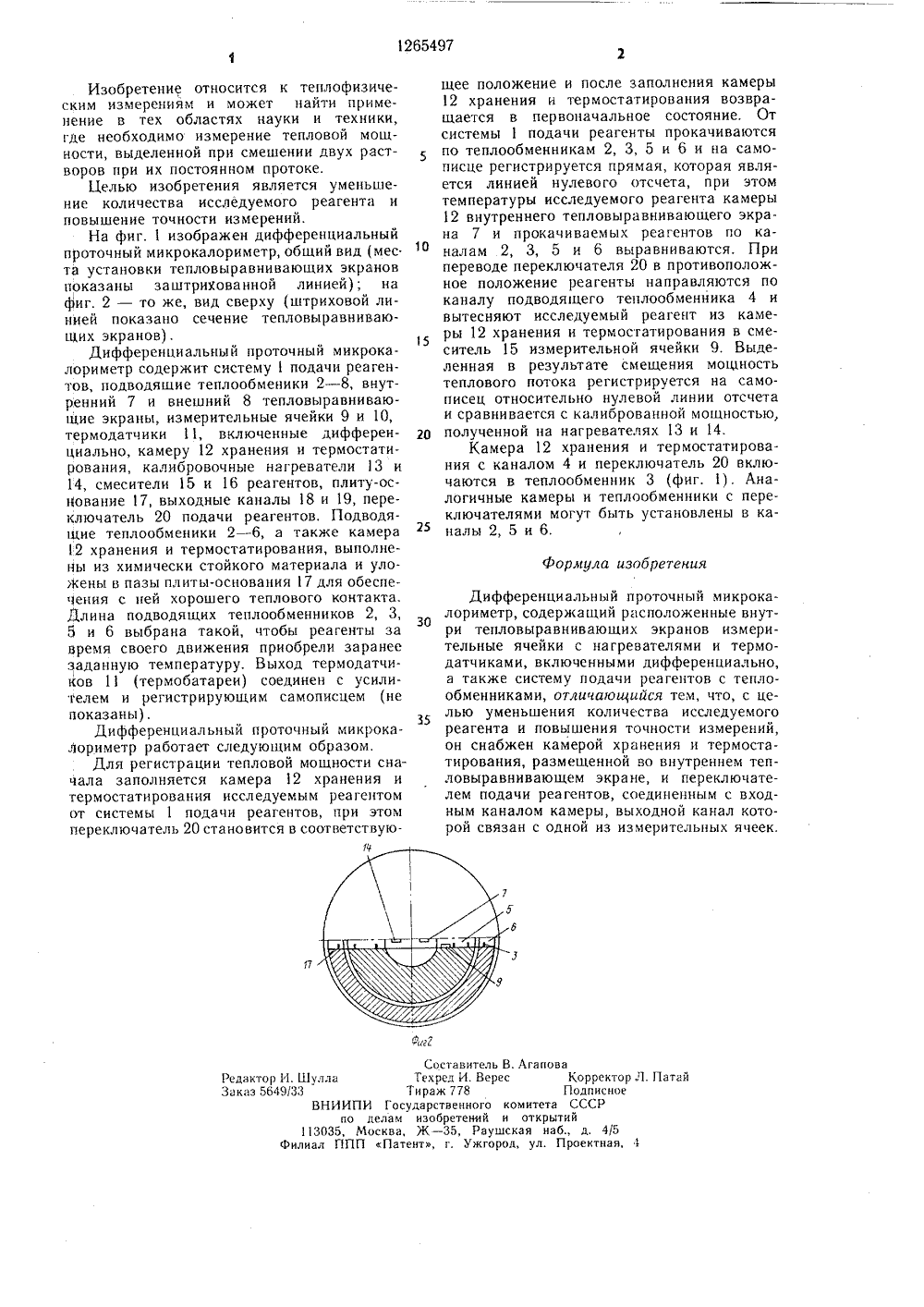

(51)4 601 К 1708 ОСУДАРСТВЕННЫИ О ДЕЛАМ ИЗОБРЕТ МИТЕТ СССР Й И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) ДИФФЕРЕНЦИАЛЬНЫЙ ПРОТОЧНЫЙ МИКРОКАЛОРИМЕТР(57) Изобретение касается теплофизических измерений и позволяет уменьшить количество исследуемого реагента и повыситьточность измерений. Для этого во внутрен нем тепловыравнивающем экране 7 размещена камера 12 хранения и термостатирования, выходной канал которой соединен с измерительной ячейкой 9. Посредством переключателя 20 подачи реагентов камера 2 заполняется исследуемым реагентом из системы подачи 1. Остальная часть реагента прокачивается по теплообменникам 2, 3, 5 и 6, при этом на регистраторе фиксируется линия нулевого отсчета. После выравнивания температур реагента в теплообменниках и камере переключателем 20, реагент из камеры 12 направляется в смеситель 15 измерительной ячейки 9, Выделяемая при этом мощность теплового потока регистрируется относительно нулевой линии отсчета и сравнивается с калиброванной мощностью, с полученной на нагревателях 13 или 14. 2 ил.1265497 формула изобретения 30 35 Составитель В. Агапова Редактор И. Шулла Техред И. Верес Корректор Л. Патай Заказ 5649/33 Тираж 778 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к теплофизическим измерениям и может найти применение в тех областях науки и техники, где необходимо измерение тепловой мощности, выделенной при смешении двух растворов при их постоянном протоке.Целью изобретения является уменьшение количества исследуемого реагента и повышение точности измерений.На фиг. 1 изображен дифференциальный проточный микрокалориметр, общий вид (мес. та установки тепловыравнивающих экранов показаны заштрихованной линией); на фиг. 2 - то же, вид сверху (штриховой линией показано сечение тепловыравниваюШих экранов) .Дифференциальный проточный микрокалориметр содержит систему 1 подачи реагентов, подводящие теплообменики 2 - 8, внутренний 7 и внешний 8 тепловыравниваюшие экраны, измерительные ячейки 9 и 10, термодатчики 11, включенные дифференциально, камеру 12 хранения и термостатирования, калибровочные нагреватели 13 и 14, смесители 15 и 16 реагентов, плиту-основание 17, выходные каналы 18 и 19, переключатель 20 подачи реагентов. Подводящие теплообменики 2 - 6, а также камера 12 хранения и термостатированиявыполнены из химически стойкого материала и улокены в пазы плиты-основания 17 для обеспечения с ней хорошего теплового контакта. Длина подводящих теплообменников 2, 3, 5 и 6 выбрана такой, чтобы реагенты за время своего движения приобрели заранее заданную температуру. Выход термодатчиков 11 (термобатареи) соединен с усилителем и регистрирующим самописцем (не показаны).Дифференциальный проточный микрокалориметр работает следующим образом.Для регистрации тепловой мощности сначала заполняется камера 12 хранения и термостатирования исследуемым реагентом от системы 1 подачи реагентов, при этом переключатель 20 становится в соответствую 5 10 15 20 25 щее положение и после заполнения камеры 12 хранения и термостатирования возвращается в первоначальное состояние. От системы 1 подачи реагенты прокачиваются по теплообменникам 2, 3, 5 и 6 и на самописце регистрируется прямая, которая является линией нулевого отсчета, при этом температуры исследуемого реагента камеры 12 внутреннего тепловыравнивающего экрана 7 и прокачиваемых реагентов по каналам 2, 3, 5 и 6 выравниваются. При переводе переключателя 20 в противоположное положение реагенты направляются по каналу подводящего теплообменника 4 и вытесняют исследуемый реагент из камеры 12 хранения и термостатирования в смеситель 15 измерительной ячейки 9. Выделенная в результате смещения мощность теплового потока регистрируется на самописец относительно нулевой линии отсчета и сравнивается с калиброванной мощностью, полученной на нагревателях 13 и 14.Камера 12 хранения и термостатирования с каналом 4 и переключатель 20 включаются в теплообменник 3 (фиг. 1). Аналогичные камеры и теплообменники с переключателями могут быть установлены в каналы 2,5 и 6,Дифференциальный проточный микрокалориметр, содержащий расположенные внутри тепловыравнивающих экранов измерительные ячейки с нагревателями и термодатчиками, включенными дифференциально, а также систему подачи реагентов с теплообменниками, отличающийся тем, что, с целью уменьшения количества исследуемого реагента и повышения точности измерений, он снабжен камерой хранения и термостатирования, размещенной во внутреннем тепловыравнивающем экране, и переключателем подачи реагентов, соединенным с входным каналом камеры, выходной канал которой связан с одной из измерительных ячеек,
