Дифференциальный проточный микрокалориметр
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

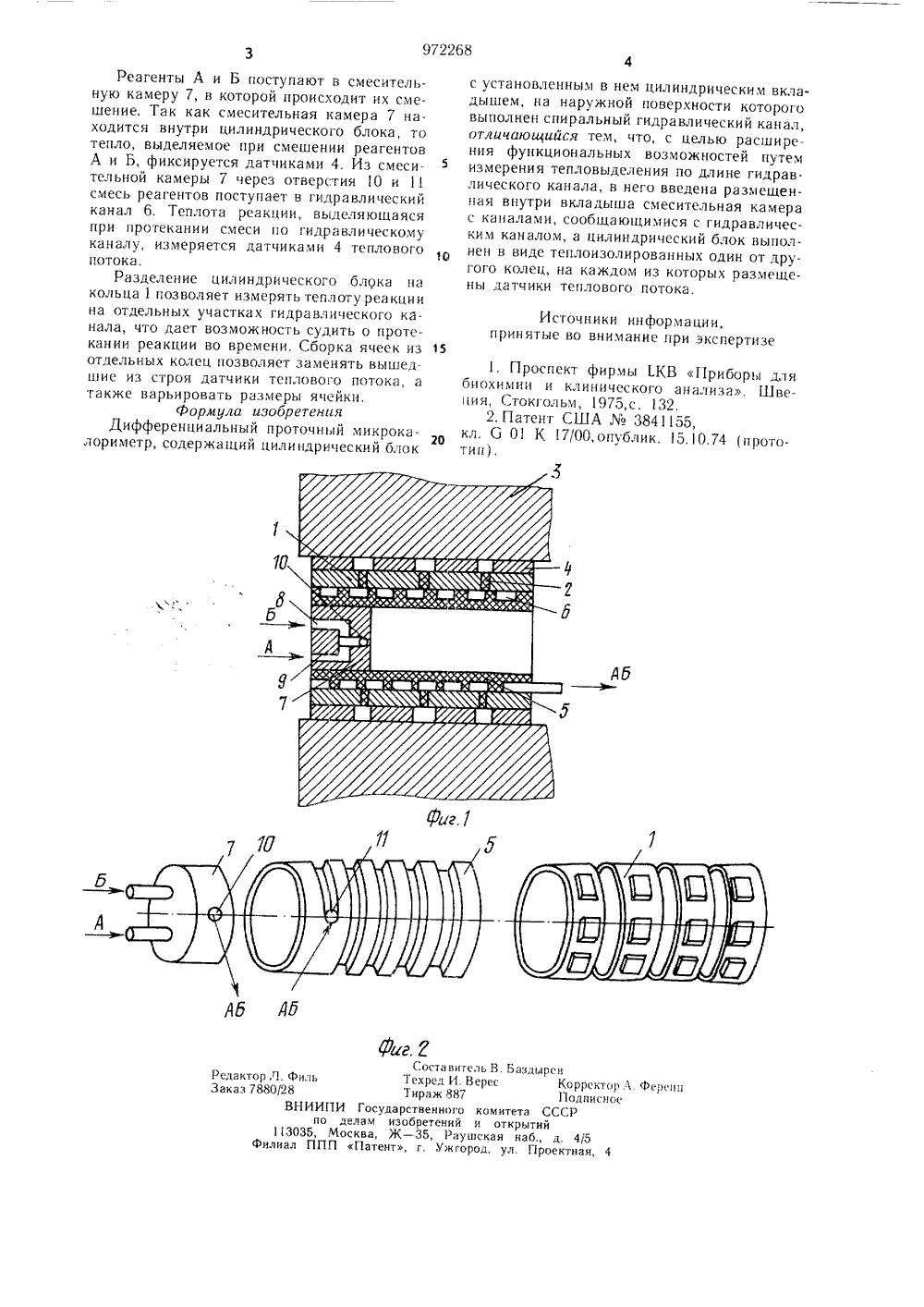

ОП ИСАНИЕИЗЬБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 08.01.81 (21) 3233388/18-1 51) М. б 01 заявки-с присоединени еударственный комнтет СССРубликова та опубл о делам нэввретеннн н вткрмтнй2) Авторы изобретения П. Белоусов, Ю. И. Яновский 71) онструкторскоростроения сударственное специальн теплофизического тель ДИФФЕРЕНЦИАЛЬНЫЙ ПРОТОЧНЫЙ МИКРОКАЛОРИМЕТР я к тепло изичес кажд лово Изобретение относитс ф кому приборостроению.Известен дифференциальный проточный микрокалориметр, в котором гидравлический канал-ячейка выполнен в виде спирали, расположенной между двумя термобатареями 11.Недостатком этого устройства является невозможность изучать реакции между жидкими и твердыми веществами.Наиболее близким к предлагаемому по1 о сущности и достигаемому результату является дифференциальный проточный микрокалориметр, содержащий цилиндрический блок с установленным в нем цилиндрическим вкладышем на наружной поверхности которого выполнен спиральный гидравлический ка нал 12.Недостаток известного устройства - невозможность изучения тепловыделения реакции по всей длине гидравлического канала.Цель изобретения - расширение функциональных возможностеи микрокалориметн го ра путем измерения тепловыделения по длине гидравлического канала.Поставленная цель достигается тем, что в устройство введена размещенная внутри 2вкладыша смесительная камера с каналами, сообщающимися с гидравлическим каналом, а цилиндрический блок выполнен в виде теплоизолированных один от другого колец, наом из которых размещены датчики тепго потока.На фиг. 1 показан микрокалориметр, разрез; на фиг. 2 - смесительная камера дифференциального проточного микрокалориметра.Микрокалори метр содержит цилиндрический блок, состоящий из колец 1 и теплоизолирующих прокладок 2 и находящийся внутри массивного тепловыравнивающего тела 3. Тепловой контакт цилиндрического блока и тепловыравнивающего тела осуществляется через датчики 4 теплового потока. Внутри цилиндрического блока установлен цилиндрический вкладыш 5 с выполненным на внешней его поверхности спиральным гидравлическим каналом б. Внутри цилиндрического вкладыша находится смесительная реакционная камера 7,имеющая два входа 8 и 9 и выход 10, совмещенный с отверстием входа 11 в гидравлический канал.Дифференциальный проточный микрокалориметр работает следующим образом.ль НИИПИ Госпо делам35, Москва, ППП Пат дарственного комитет изобретений и откр Ж - 35, Раушская н нт, г. Ук город, ул. 113лиа Реагенты А и Б поступают в смесительную камеру 7, в которой происходит их смешение. Так как смесительная камера 7 находится внутри цилиндрического блока, то тепло, выделяемое при смешении реагентов А и Б, фиксируется датчиками 4. Из смеси- тельной камеры 7 через отверстия 1 О и 11 смесь реагентов поступает в гидравлический канал 6. Теплота реакции, выделяющаяся при протекании смеси по гидравлическому каналу, измеряется датчиками 4 теплового потока,Разделение цилиндрического блка на кольца 1 позволяет измерять теплоту реакции на отдельных участках гидравлического канала, что дает возможность судить о протекании реакции во времени. Сборка ячеек из 15 отдельных колец позволяет заменять вышедшие из строя датчики теплового потока, а также варьировать размеры ячейки.Формула изобретенияДифференциальный проточный микрокалориметр, содержащий цилиндрический блок с установленным в нем цилиндрическим вкладышем, на наружной поверхности которого выполнен спиральный гидравлический канал, отличающийся тем, что, с целью расширения функциональных возможностей путем измерения тепловыделения по длине гидравлического канала, в него введена размещенная внутри вкладыша смесительная камера с каналами, сообщающимися с гидравлическим каналом, а цилиндрический блок выполнен в виде теплоизолированных один от другого колец, на каждом из которых размещены датчики теплового потока. Источники информации,принятые во внимание при экспертизе1. Проспект фирмы 1.КВ Приборы для биохимии и клинического анализа. Шве 1 и я, Стокгольм, 1975, с. 132.2. Патент США3841155,кл. 6 01 К 17/00,опублик. 15.10.74 (прототип).
СмотретьЗаявка
3233388, 08.01.1981
ГОСУДАРСТВЕННОЕ СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО ТЕПЛОФИЗИЧЕСКОГО ПРИБОРОСТРОЕНИЯ
БЕЛОУСОВ ВЛАДЛЕН ПЕТРОВИЧ, ЯНОВСКИЙ ЮРИЙ ИННОКЕНТЬЕВИЧ, ТАЙЦ ДМИТРИЙ АРКАДЬЕВИЧ
МПК / Метки
МПК: G01K 17/00
Метки: дифференциальный, микрокалориметр, проточный
Опубликовано: 07.11.1982
Код ссылки
<a href="https://patents.su/2-972268-differencialnyjj-protochnyjj-mikrokalorimetr.html" target="_blank" rel="follow" title="База патентов СССР">Дифференциальный проточный микрокалориметр</a>
