Способ измерения давления электромагнитного поля индуктора на полую заготовку и устройство для его осуществления

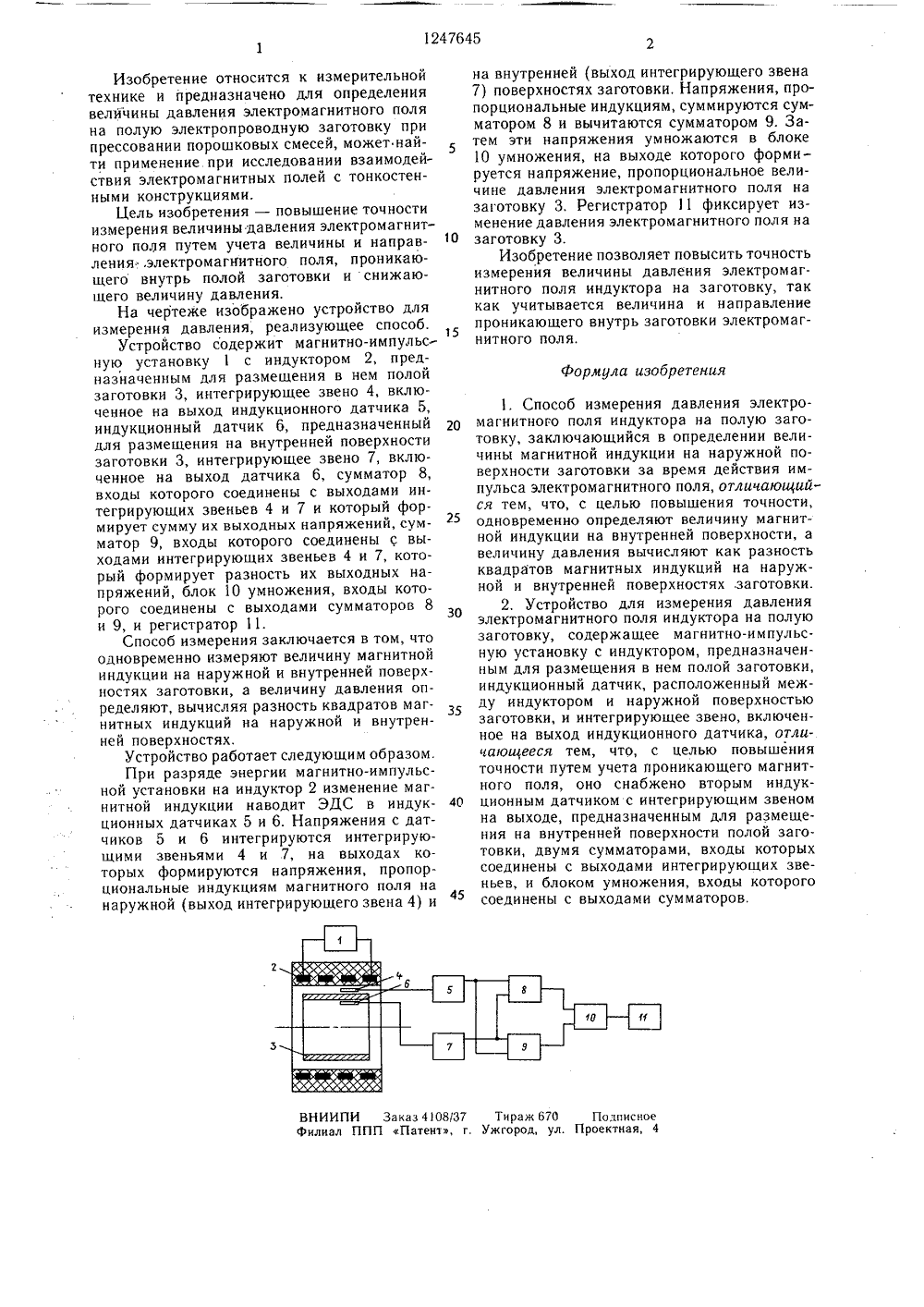

ОЮЗ СОВЕТСКИХОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 1 В 716 БРЕТЕН ТВ удового Красного институт ральное проектно ханизации и авто бор А. Мирон . Сагало Измерение пара- магнитного деформатериалов. Рига, ического институСССР 1970. ИЯ ДАВЛЕНИЯ ПОЛЯ ИНДУКОТОВКУ И УСТУЩЕСТВЛ ЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЗ Н АВТОРСКОМ,Ф СВИДЕТ(71) Рижский ордена ТрЗнамени политехническийим. А. Я, Пельше и Центконструкторское бюро мематизации Союзтехнопри(54) СПОСОБ ИЗМЕРЕЭЛЕКТРОМАГНИТНОГОТОРА НА ПОЛУЮ ЗАГРОЙСТВО ДЛЯ ЕГО ОС(57) Изобретение относится к измерительной технике и предназначено для определения взаимодействия импульсных электромагнитных полей с тонкостенными конструкциями, в частности при электромагнитном прессовании порошков. Целью изобретения является повышение точности измерения величины давления электромагнитного поля на полую заготовку за счет учета величины проникающего внутрь заготовки магнитного поля. При разряде энергии магнитно-импульсной установки на индуктор с размещенной внутри него полой заготовкой измеряют изменение магнитной индукции двумя индукционными датчиками, один из которых расположен на наружной, а второй - на внутренней поверхностях заготовки. Напряжение с 2 с датчиков интегрируют и формируют отдельно сумму и разность этих напряжений.Сформированные сумму и разность перемно- Ю ф жают, вычисляя таким образом величину С электромагнитного давления на полую заготовку. 2 с. п. ф - лы, 1 ил.1247645 Формула изобретения ВНИИПИ Заказ 4108/37 Тираж 670 ПодписноеФилиал ППП Патент, г. Ужгород, ул. Проектная, 4 Изобретение относится к измерительнойтехнике и предназначено для определениявелйчины давления электромагнитного поляна полую электропроводную заготовку припрессовании порошковых смесей, может найти применение при исследовании взаимодействия электромагнитных полей с тонкостенными конструкциями.Цель изобретения - повышение точностии .змерения величины давления электромагнит 1 Оного поля путем учета величины и направления,электромагнитного поля, проникающего внутрь полой заготовки и снижающего величину давления.На чертеже изображено устройство дляизмерения давления, реализующее способ.Устройство содержит магнитно-импульсную установку 1 с индуктором 2, предназначенным для размещения в нем полойзаготовки 3, интегрирующее звено 4, включенное на выход индукционного датчика 5,индукционный датчик 6, предназначенный 2 Одля размешения на внутренней поверхностизаготовки 3, интегрирующее звено 7, включенное на выход датчика б, сумматор 8,входы которого соединены с выходами интегрирующих звеньев 4 и 7 и который фор 25мирует сумму их выходных напряжении, сумматор 9, входы которого соединены с выходами интегрирующих звеньев 4 и 7, который формирует разность их выходных напряжений, блок 10 умножения, входы которого соединены с выходами сумматоров 8и 9, и регистратор 11.Способ измерения заключается в том, чтоодновременно измеряют величину магнитнойиндукции на наружной и внутренней поверхностях заготовки, а величину давления определяют, вычисляя разность квадратов магнитных индукций на наружной и внутренней поверхностях,Устройство работает следующим образом.При разряде энергии магнитно-импульсной установки на индуктор 2 изменение магнитной индукции наводит ЭДС в индукционных датчиках 5 и 6. Напряжения с датчиков 5 и б интегрируются интегрирующими звеньями 4 и 7, на выходах которых формируются напряжения, пропорциональные индукциям магнитного поля нанаружной (выход интегрирующего звена 4) и45 на внутренней (выход интегрирующего звена 7) поверхностях заготовки. Напряжения, пропорциональные индукциям, суммируются сумматором 8 и вычитаются сумматором 9. Затем эти напряжения умножаются в блоке 10 умножения, на выходе которого формируется напряжение, пропорциональное величине давления электромагнитного поля на заготовку 3, Регистратор 11 фиксирует изменение давления электромагнитного поля на заготовку 3.Изобретение позволяет повысить точность измерения величины давления электромагнитного поля индуктора на заготовку, так как учитывается величина и направление проникающего внутрь заготовки электромагнитного поля. 1. Способ измерения давления электромагнитного поля индуктора на полую заготовку, заключающийся в определении величины магнитной индукции на наружной поверхности заготовки за время действия импульса электромагнитного поля, отличающийся тем, что, с целью повышения точности, одновременно определяют величину магнитной индукции на внутренней поверхности, а величину давления вычисляют как разность квадратов магнитных индукций на наружной и внутренней поверхностях .заготовки.2. Устройство для измерения давления электромагнитного поля индуктора на полую заготовку, содержащее магнитно-импульсную установку с индуктором, предназначенным для размещения в нем полой заготовки, индукционный датчик, расположенный между индуктором и наружной поверхностью заготовки, и интегрирующее звено, включенное на выход индукционного датчика, отличающееся тем, что, с целью повышения точности путем учета проникающего магнитного поля, оно снабжено вторым индукционным датчиком с интегрирующим звеном на выходе, предназначенным для размещения на внутренней поверхности полой заготовки, двумя сумматорами, входы которых соединены с выходами интегрирующих звеньев, и блоком умножения, входы которого соединены с выходами сумматоров,
