Устройство регулирования температуры воздуха в хранилище
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

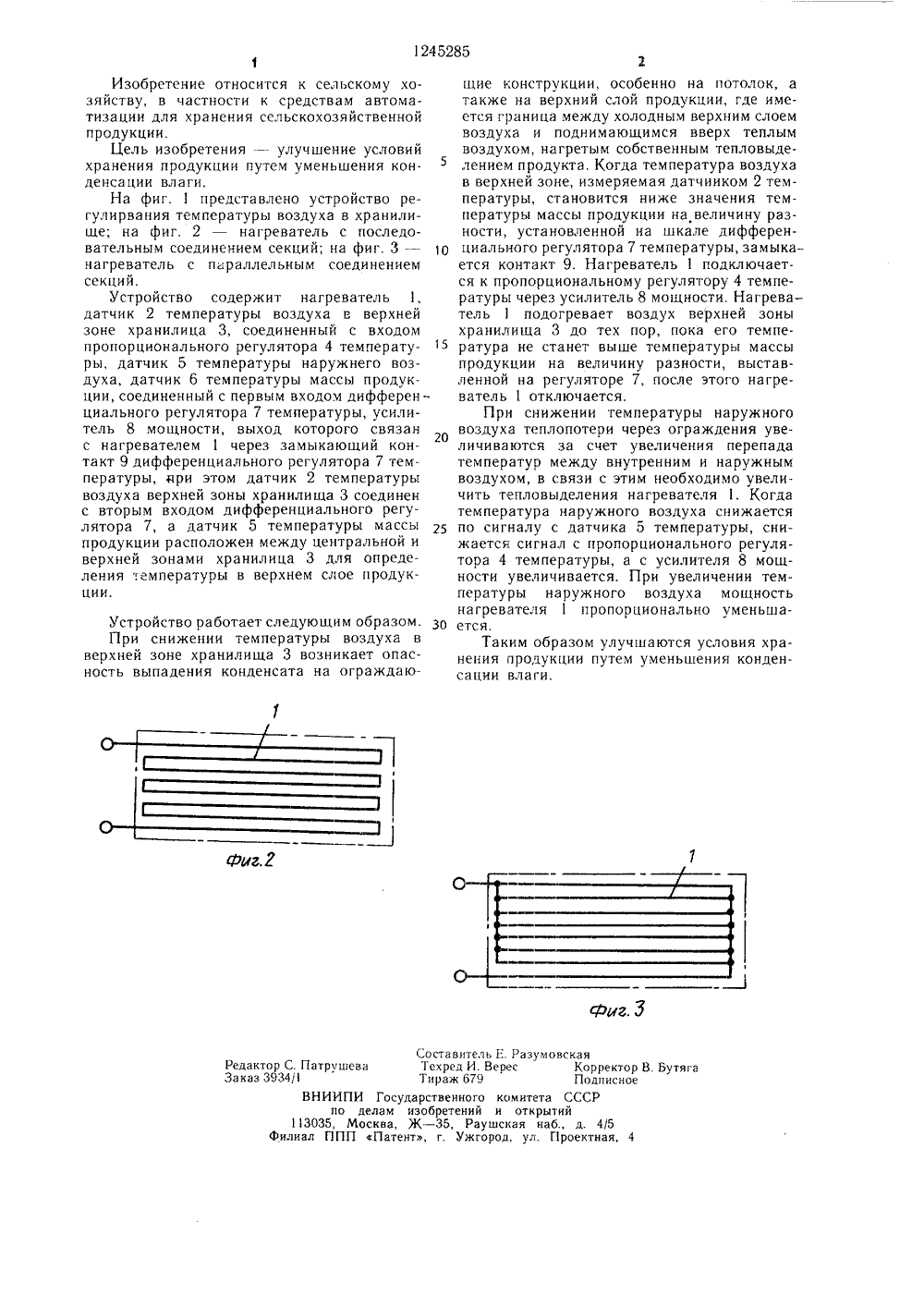

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 1245285 дц 4 А 01 1 25/22 кое;М дВ ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Фиг.1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Научно-исследовательский и проектнотехнологический институт механизации иэлектрификации сельского хозяйства Нечерноземной зоны РСФСР(54) (57) 1. УСТРОЙСТВО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ ВОЗДУХА В ХРАНИ - ЛИ 1 ЦЕ, содержащее нагреватель, датчик температуры воздуха в верхней зоне хранилища, соединенный с входом регулятора температуры, датчик температуры наружного воздуха, датчик температуры массы продукции,соединенный с первым входом дифференциального регулятора температуры, отличающееся тем, что, с целью улучшения условий хранения продукции путем уменьшения конденсации влаги, устройство снабжено усилителем мощности, выход которого связан с нагревателем через замыкающий контакт дифференциального регулятора температуры, а регулятор температуры выполнен пропорциональным, при этом датчик температуры воздуха верхней зоны соединен с вторым входом дифференциального регулятора, а датчик температуры массы продукции расположен между центральной и верхней зонами хранилища для определения температуры в верхнем слое продукции.2. Устройство по п. 1, отличающееся тем, что нагреватель выполнен в виде изолированного провода, расположенного по всей площади потолка.зумовскаяКорректорПодписноетета СССРкрытийна 6., д. 4(5л. Гроектная, 4 Редактор С. ПатрушЗа каз 3934/1ВНИИПпо113035,Филиал ПП Бутяг ева И Государ делам изМосква, ЖП Патент енного коми етений и от 5, РаушскаяУжгород, у Изобретение относится к сельскому хозяйству, в частности к средствам автоматизации для хранения сельскохозяйственнойпродукции.Цель изобретения - улучшение условийхранения продукции путем уменьшения конденсации влаги,На фиг. 1 представлено устройство регулирвания температуры воздуха в хранилище; на фиг. 2 - нагреватель с последовательным соединением секций; на фиг. 3 - 10нагреватель с параллельным соединениемсекций.Устройство содержит нагреватель 1,датчик 2 температуры воздуха е верхнейзоне хранилица 3, соединенный с входомпропорционального регулятора 4 температуры, датчик 5 температуры наружнего воздуха, датчик 6 температуры массы продукции, соединенный с первым входом дифференциального регулятора 7 температуры, усилитель 8 мощности, выход которого связанс нагревателем 1 через замыкающий контакт 9 дифференциального регулятора 7 температуры, мри этом датчик 2 температурывоздуха верхней зоны хранилиша 3 соединенс вторым входом дифференциального регулятора 7, а датчик 5 температуры массыпродукции расположен между центральной иверхней зонами хранилица 3 для определения;емпературы в верхнем слое продукции. Устройство работает следующим образом.При снижении температуры воздуха в верхней зоне хранилища 3 возникает опасность выпадения конденсата на ограждаюгцие конструкции, особенно на потолок, а также на верхний слой продукции, где имеется граница между холодным верхним слоем воздуха и поднимающимся вверх теплым воздухом, нагретым собственным тепловыделением продукта, Когда температура воздуха в верхней зоне, измеряемая датчииком 2 температуры, становится ниже значения температуры массы продукции на величину разности, установленной на шкале дифференциального регулятора 7 температуры, замыкается контакт 9, Нагреватель 1 подключается к пропорциональному регулятору 4 температуры через усилитель 8 мощности. Нагреватель 1 подогревает воздух верхней зоны хранилиша 3 до тех пор, пока его температура не станет выше температуры массы продукции на величину разности, выставленной на регуляторе 7, после этого нагреватель 1 отключается.При снижении температуры наружного воздуха теплопотери через ограждения увеличиваются за счет увеличения перепада температур между внутренним и наружным воздухом, в связи с этим необходимо увеличить тепловыделения нагревателя 1. Когда температура наружного воздуха снижается по сигналу с датчика 5 температуры, снижается сигнал с пропорционального регулятора 4 температуры, а с усилителя 8 мощности увеличивается. При увеличении температуры наружного воздуха мощность нагревателя 1 пропорционально уменьшается,Таким образом улучшаются условия хранения продукции путем уменьшения конденсации влаги.
