Дифференциальный датчик давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

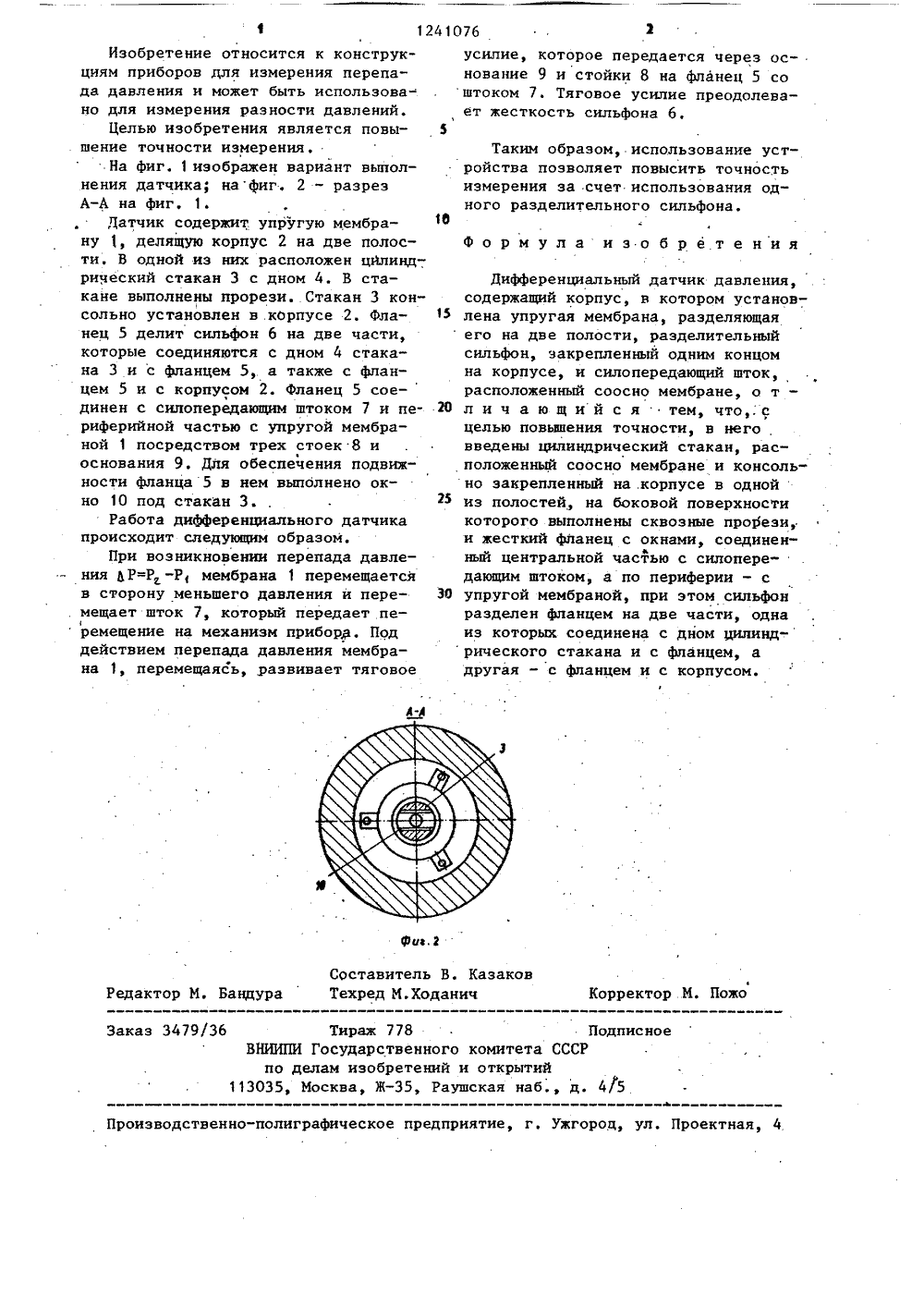

(51)4601 Ь 13 ОМИТЕТ СССРИЙ И ОТКРЫТИЙ ГОСУДАРСТВЕННЫ ПО ДЕЛАМ ИЗОБРЕ ТОРСКО 8 ИДЕТЕЛЬСТВУ пус 2, разддве части,мембране рстакан 3 сдействием ленный в оложеквознымиепада усилие, разви редается чере 8 на фпанец 5 вая жесткость мо осн о ш иль вижнос т печения выполне о окно подазделенныйоединен сом 2, 2 ил он 6, асти, корпу Е 2 ОПИСАНИЕ ИЗОБРЕТЕ(56) Авторское свидетельство СССР 19 188051, кл. С 01 Ь 13/02, 965.. Авторское свидетельство СССР В 316953, 1958..(54) ДИФФЕРЕНЦИАЛЬНЫЙ ДАТЧИК ДАВЛЕНИЯ (57) Изобретение относится к приборам для измерения перепада давления и позволяет повысить точность измерений. Датчик давления содержит кормембраной 1 на из которых соосно н.цилиндрическийпрорезями. Под давления .тяговое е мембраной 1, пеование 9 и стойки током 7, преодолефона 6. Для обеси фланца 5 в нем стакан 3, Сильфланцем 5 на две дном 4 стакана 3.2 Составитель В. Казаковктор М. Бандура Техред М.Ходанич Коррек Пожо Подписнмитета СССРткрытийая наб., д. 4/5 8енного Заказ 3479 Тираж ВНИИПИ Госуда по делам из 113035, Москва, етении и 35, Рауш Производственно-полиграфическое предприятие, г. Ужгороц оектная, 4 Изобретение относится к конструкциям приборов для измерения перепада давления и может быть использова-. но для измерения разности давлений,Целью изобретения является повы шение точности измерения.На фиг, 1 изображен вариант выполнения датчика; нафиг. 2 - разрез А-А на фиг, 1.Датчик содержит упругую мембра ф ну 1, делящую корпус 2 на две полости. В одной из них расположен цилиндрический стакан 3 с дном 4. В стакане выполнены прорези. Стакан 3 консольно установлен в корпусе 2. Фла нец 5 делит сильфон 6 на две части, которые соединяются с дном 4 стакана 3 и с фланцем 5, а также с фланцем 5 и с корпусом 2. Фланец 5 сое-динен с силопередающим штоком 7 и пе риферийной частью с упругой мембраной 1 посредством трех стоек 8 и основания 9. Для обеспечения подвижности фланца 5 в нем выполнено окно 10 под стакан 3.2 эРабота дифференциального датчика происходит следующим образом.При возникновении перепада давления Р=Р -Р, мембрана 1 перемещается в сторону меньшего давления и пере- ЗО . мещает шток 7, который передает пе(ремещение на механизм приборр. Под действием перепада давления мембрана 1, перемещаясь, развивает тяговое усилие, которое передается через основание 9 и стойки 8 на фланец 5 соштоком 7. Тяговое усилие преодолевает жесткость сильфона 6. Таким образом, использование устройства позволяет повысить точность измерения за счет использования одного разделительного сильфона. Формула и э о б р е т е н и я Дифференциальный датчик давления, содержащий корпус, в котором установлена упругая мембрана, разделяющая его на две полости, разделительный сильфон, закрепленный одним концом на корпусе, и силопередающий шток, расположенный соосно мембране, о т - л и ч а ю щ и й с я тем, что,. с целью повышения точности, в него, введены цилиндрический стакан, расположенный соосно мембране и консоль- но закрепленный на .корпусе в одной из полостей, на боковой поверхности которого выполнены сквозные прорези, и жесткий фланец с окнами, соединенный центральной частью с снлопередающим штоком, а по периферии - с упругой мембраной, при этом сильфон разделен фланцем на две части, одна из которых соединена с дном цилиндрического стакана и с фланцем, а другая - с фланцем и с корпусом.
СмотретьЗаявка
3668072, 21.09.1983
ПРЕДПРИЯТИЕ ПЯ М-5696
ЕМЦЕВ ЕВГЕНИЙ ПАВЛОВИЧ, КУБРИ ВЛАДИМИР ПАВЛОВИЧ
МПК / Метки
МПК: G01L 13/02
Метки: давления, датчик, дифференциальный
Опубликовано: 30.06.1986
Код ссылки
<a href="https://patents.su/2-1241076-differencialnyjj-datchik-davleniya.html" target="_blank" rel="follow" title="База патентов СССР">Дифференциальный датчик давления</a>
