Способ возведения грунтовой плотины

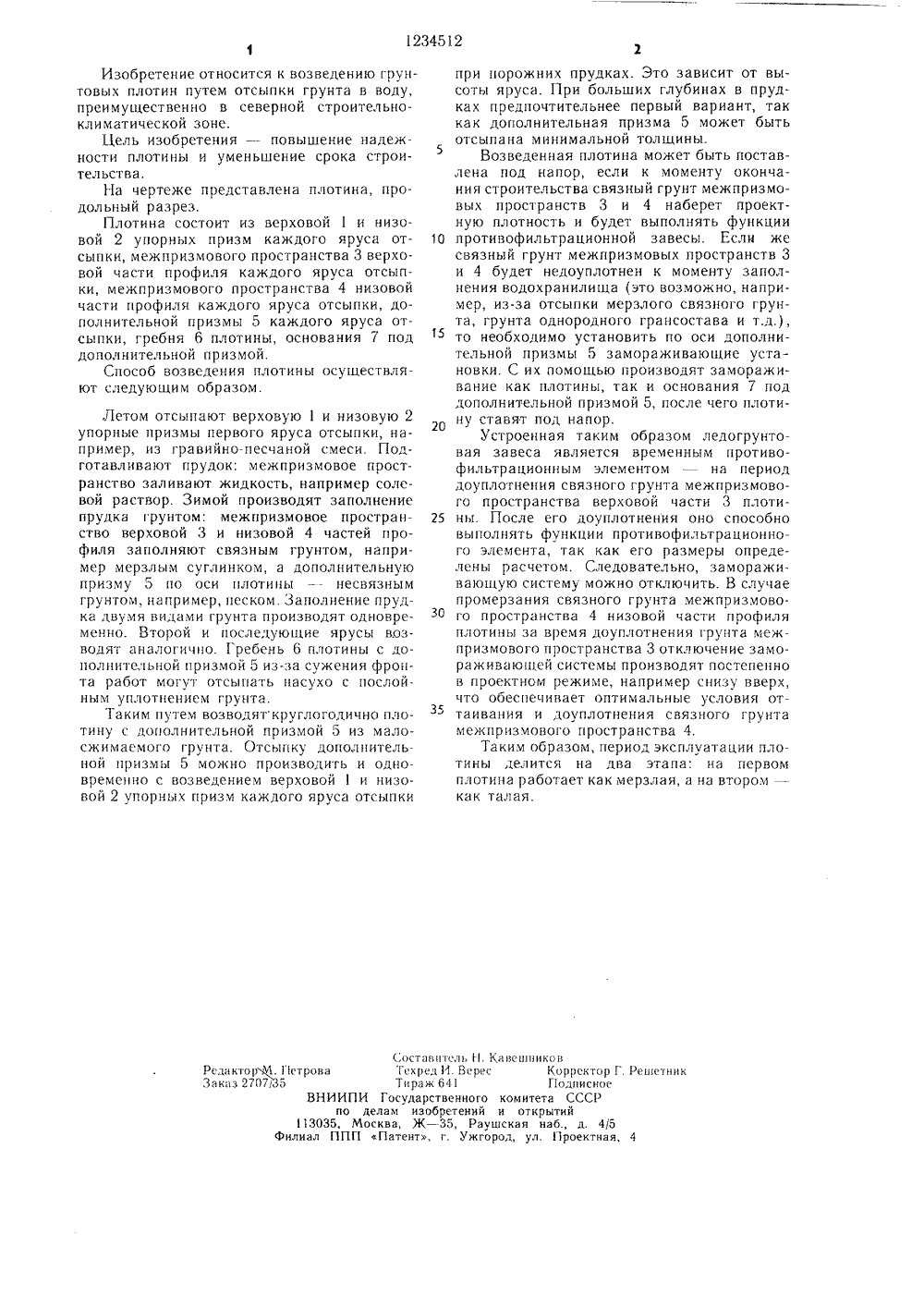

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 1234512 А 1 цд 4 Е 02 В 7/06 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ(71) Красноярский инженерно-строительный институт и Красноярский политехнический институт(56) Биянов Г. ф, Плотины на вечной мерзлоте. М.: Энергия, 1975, с. 131.То же, с. 115 и 117 - 118.(54) (57) 1. СПОСОБ ВОЗВЕДЕНИЯ ГРУНТОВОЙ ПЛОТИНЫ, включающий отсыпку верховой и низовой упорных призм из грунтовых материалов, устройство прудка в каждом ярусе и отсыпку связного грунта в воду, отличающийся тем, что, с целью повышения надежности и уменьшения срока строительства плотины, в прудке каждого яруса отсыпки устраивают дополнительную призму из несвязного грунта, в которой устраивают противофильтрационную завесу.2. Способ по и. 1, отличающийся тем, что противофильтрационную завесу устраивают путем промораживани я грунта на период стабилизации прочности тела плотины, после чего замораживающую систему отключают.1234512 Составители 11. КавепшиковТсхред И. Верес Корректор Г. РешетникТираж 64 Г 1 одписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 РедакторМ. ПетроваЗаказ 2707,35 Изобретение относится к возведению грунтовых плотин путем отсыпки грунта в воду,преимущественно в северной строительноклиматической зоне.Цель изобретения - повышение надежности плотины и уменьшение срока строи 5тельства.На чертеже представлена плотина, продольный разрез.Плотина состоит из верховой 1 и низовой 2 упорных призм каждого яруса отсыпки, межпризмового пространства 3 верховой части профиля каждого яруса отсыпки, межпризмового пространства 4 низовойчасти профиля каждого яруса отсыпки, дополнительной призмы 5 каждого яруса отсыпки, гребня 6 плотины, основания 7 поддополнительной призмой.Способ возведения плотины осуществляют следующим образом,Летом отсыпают верховую 1 и низовую 2 упорные призмы первого яруса отсыпки, на 20 пример, из гравийно-песчаной смеси. Подготавливают прудок; межпризмовое пространство заливают жидкость, например солевой раствор. Зимой производят заполнение прудка грунтом: межпризмовое прострац ство верховой 3 и низовой 4 частей профиля заполняют связным грунтом, например мерзлым суглинком, а дополнительную призму 5 по оси плотины -- несвязным грунтом, например, песком. Заполнение прудка двумя видами грунта производят одновременно. Второй и последующие ярусы возводят аналогично. Гребень 6 плотины с дополнительной призмой 5 из-за сужения фронта работ могут отсыпать цасухо с послойным уплотнением грунта.3Таким путем возводяткруглогодично плотину с дополнительной призмой 5 из мало- сжимаемого грунта. Отсыпку дополнительной призмы 5 можно производить и одновремеццо с возведением верховой 1 и низовой 2 упорных призм каждого яруса отсыпки при порожних прудках. Это зависит от высоты яруса. При больших глубинах в прудках предпочтительнее первый вариант, так как дополнительная призма 5 может быть отсыпана минимальной толщины.Возведенная плотина может быть поставлена под напор, если к моменту окончания строительства связный грунт межпризмовых пространств 3 и 4 наберет проектную плотность и будет выполнять функции противофильтрационной завесы. Если же связный грунт межпризмовых пространств 3 и 4 будет недоуплотнен к моменту заполнения водохранилища (это возможно, например, из-за отсыпки мерзлого связного грунта, грунта однородного грансостава и т.д.), то необходимо установить по оси дополнительной призмы 5 замораживающие установки. С их помощью производят замораживание как плотины, так и основания 7 под дополнительной призмой 5, после чего плотину ставят под напор.Устроенная таким образом ледогрунтовая завеса является временным противофильтрационным элементомна период доуплотнения связного грунта межпризмового пространства верховой части 3 плотины. После его доуплотнения оно способно выполнять функции противофильтрационного элемента, так как его размеры определены расчетом, Следовательно, замораживающую систему можно отключить. В случае промерзания связного грунта межпризмового пространства 4 низовой части профиля плотины за время доуплотнения грунта межпризмового пространства 3 отключение замораживающей системы производят постепенно в проектном режиме, например снизу вверх, что обеспечивает оптимальные условия оттаивания и доуплотнения связного грунта межпризмового пространства 4.Таким образом, период эксплуатации плотины делится на два этапа: на первом плотина работает как мерзлая, а на втором - как талая.
