Генератор высокодисперсных аэрозолей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

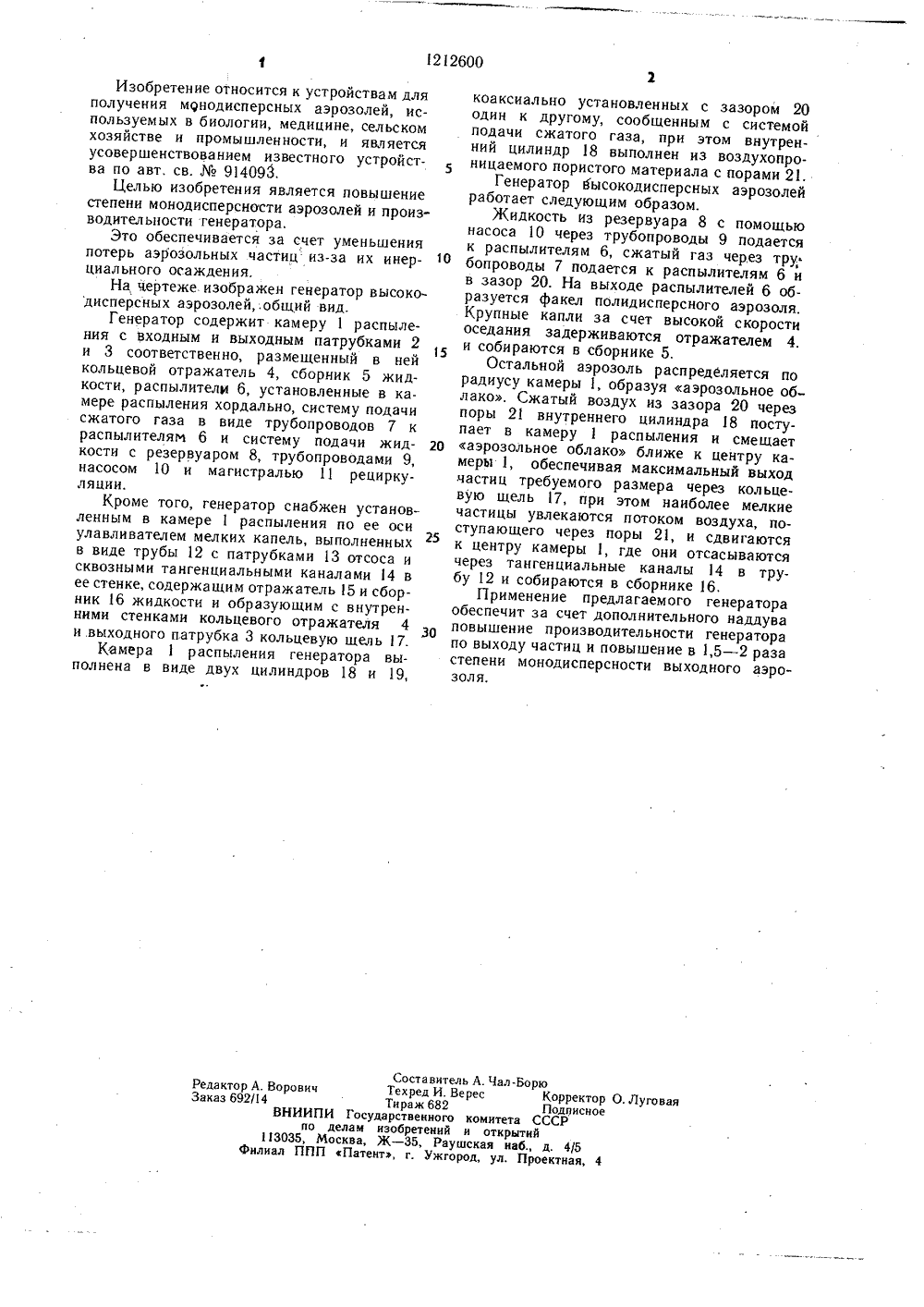

(54) (57) ГЕНЕРАТОР ВЫСОКОДИ НЫХ АЭРОЗОЛЕЙ по авт. св.отличающийся тем, что, с целью пов степени монодисперсности аэрозолей водительности генератора, камера р ния выполнена в виде двух цилиндро сиально установленных с зазором другому, сообщенным с системой пода того газа, при этом внутренний цили полнен из воздухопроницаемого по материала.1212600 Составитель А. Чал-Борю Редактор А. Ворович Техред И. Верес Корректор О. Луговая Заказ 692/14 Тираж 682 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул, Проектная, 4Изобретение относится к устройствам для получения мрнодисперсных аэрозолей, используемых в биологии, медицине, сельском хозяйстве и промышленности, и является усовершенствованием известного устройства по авт. св. Л"о 914093.Целью изобретения является повышение степени монодисперсности аэрозолей и производительности генератора.Это обеспечивается за счет уменьшения потерь аэрозольных частиц из-за их инер циального осаждения.На чертеже изображен генератор высоко- дисперсных аэрозолей,.общий вид.Генератор содержит камеру 1 распыления с входным и выходным патрубками 2 и 3 соответственно, размещенный в ней кольцевой отражатель 4, сборник 5 жидкости, распылители 6, установленные в камере распыления хордально, систему подачи сжатого газа в виде трубопроводов 7 к распылителя 11 6 и систему подачи жид кости с резервуаром 8, трубопроводами 9, насосом 10 и магистралью 11 рециркуляции.Кроме того, генератор снабжен установленным в камере 1 распыления по ее оси улавливателем мелких капель, выполненных25 в виде трубы 12 с патрубками 13 отсоса и сквозными тангенциальными каналами 4 в ее стенке, содержащим отражатель 15 и сборник 16 жидкости и образующим с внутренними стенками кольцевого отражателя 4 и выходного патрубка 3 кольцевую щель 17.Камера 1 распыления генератора выполнена в виде двух цилиндров 18 и 19,Ю коаксиально установленных с зазором 20 один к другому, сообщенным с системой подачи сжатого газа, при этом внутренний цилиндр 18 выполнен из воздухопроницаемого пористого материала с порами 21,Генератор Фысокодисперсных аэрозолей работает следующим образом.Жидкость из резервуара 8 с помощью насоса 10 через трубопроводы 9 подается к распылителям 6, сжатый газ через тру, бопроводы 7 подается к распылителям 6 й в зазор 20. На выходе распылителей 6 образуется факел полидисперсного аэрозоля, Крупные капли за счет высокой скорости оседания задерживаются отражателем 4. и собираются в сборнике 5.Остальной аэрозоль распределяется по радиусу камеры 1, образуя аэрозольное облако, Сжатый воздух из зазора 20 через поры 2 внутреннего цилиндра 18 поступает в камеру 1 распыления и смещает аэрозольное облако ближе к центру камеры , обеспечивая максимальный выход частиц требуемого размера через кольцевую щель 17, при этом наиболее мелкие частицы увлекаются потоком воздуха, поступающего через поры 21, и сдвигаются к центру камеры 1, где они отсасываются через тангенциальные каналы 14 в трубу 12 и собираются в сборнике 16.Применение предлагаемого генератора обеспечит за счет дополнительного наддува повышение производительности генератора по выходу частиц и повышение в 1,5 - 2 раза степени монодисперсности выходного аэрозоля.
