Генератор высокодисперсных аэрозолей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1197746
Авторы: Вороновский, Глущенко, Гусаров, Коваль, Тюкин
Текст

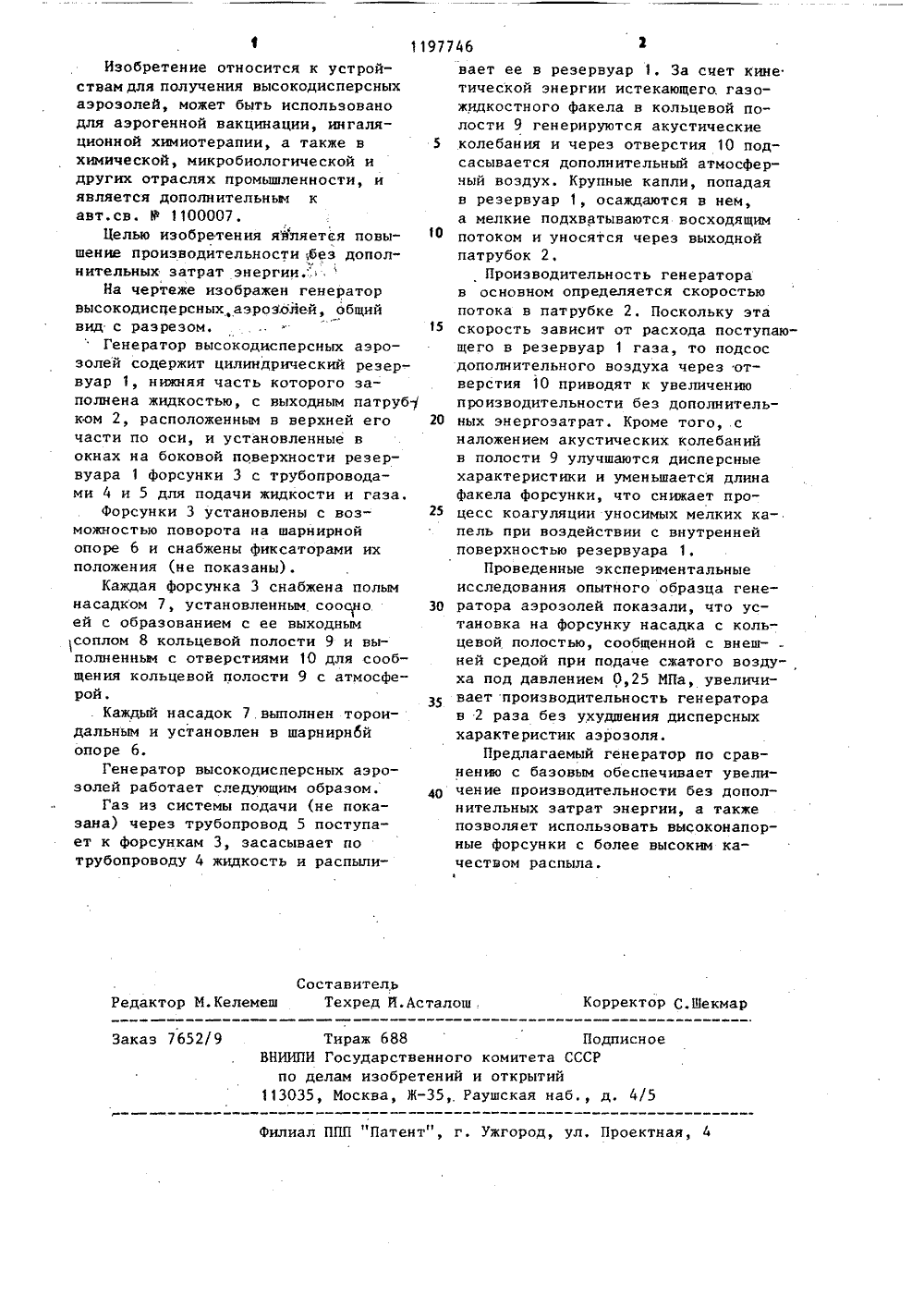

(54) (57) 1. ГЕНЕРАТОР ВЫСОКОДИСПЕРСНЫХ АЭРОЗОЛЕЙ по авт. св. 91100007 о т л и ч а ю щ и й с я тем, что, с целью повышения производительности без дополнительных затрат энергии, каждая форсунка снабжена полым насадком, установленным соосно ей с образованием с .ее выходным соплом кольцевой полости и выполнен ным с отверстиями для сообщения кольцевой полости с атмосферой.2. Генератор по п. 1, о т л ич а ю щ и й с .я тем, что каждый насадок выполнен тороидальным и установлен в шарнирной опоре1197746 СоставительРедактор М.Келемеш Техред И.Асталош . Корректор С.Щекмар Тираж 688 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Заказ 7652/9 Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Изобретение относится к устройствам для получения высокодисперсных аэрозолей, может быть использовано для аэрогенной вакцинации, ингаляционной химиотерапии, а также в химической, микробиологической и других отраслях промышленности, и является дополнительным к авт.св. В 1100007.Целью изобретения является повышение производительности без дополнительных затрат энергииНа чертеже изображен генератор высокодисцерсных,аэрозолей, общий вщ с разрезом.Генератор высокодисперсных аэрозолей содержит цилиндрический резервуар 1, нижняя часть которого заполнена жидкостью, с выходным патруб- ком 2, расположенным в верхней его части по оси, и установленные в окнах на боковой поверхности резервуара 1 форсунки 3 с трубопроводами 4 и 5 для подачи жидкости и газа.Форсунки 3 установлены с возможностью поворота на шарнирной опоре 6 и снабжены фиксаторами их положения (не показаны).Каждая форсунка 3 снабжена полым насадком 7, установленным соосро ей с образованием с ее выходным соплом 8 кольцевой полости 9 и выполненным с отверстиями 10 для сообщения кольцевой полости 9 с атмосферой.. Каждый насадок 7.выполнен тороидальным и установлен в шарнирной опоре 6.Генератор высокодисперсных аэрозолей работает следующим образом.Газ из системы подачи (не показана) через трубопровод 5 поступает к форсункам 3, засасывает по трубопроводу 4 жидкость и распыпивает ее в резервуар 1. За счет хинетической энергии истекающего. гаэожидкостного факела в кольцевой полости 9 генерируются акустические 5 колебания и через отверстия 10 подсасывается дополнительный атмосферный воздух. Крупные капли, попадаяв резервуар 1, осаждаются в нем,а мелкие подхватываются восходящимпотоком и уносятся через выходнойпатрубок 2.Производительность генераторав основном определяется скоростьюпотока в патрубке 2. Поскольку эта 15 скорость зависит от расхода поступающего в резервуар 1 газа, то подсосдополнительного воздуха через отверстия 10 приводят к увеличениюпроизводительности без дополнитель ных энергозатрат. Кроме того, .сналожением акустических колебанийв полости 9 улучшаются дисперсныехарактеристики и уменьшается длинафакела форсунки, что снижает про цесс коагуляции уносимых мелких капель при воздействии с внутреннейповерхностью резервуара 1.Проведенные экспериментальныеисследования опытного образца гене- ЗО ратора аэрозолей показали, что установка на форсунку насадка с кольцевой полостью, сообщенной с внешней средой при подаче сжатого воздуха под давлением 0,25 МПа, увеличивает производительность генераторав 2 раза без ухудшения дисперсныххарактеристик аэрозоля.Предлагаемый генератор по сравнению с базовым обеспечивает увели О чение производительности без дополнительных затрат энергии, а такжепозволяет использовать высоконапорные форсунки с более высоким качеством распыла.3
СмотретьЗаявка
3796426, 27.09.1984
ОПЫТНО-КОНСТРУКТОРСКОЕ БЮРО ТОНКОГО БИОЛОГИЧЕСКОГО МАШИНОСТРОЕНИЯ
ГЛУЩЕНКО ВАЛЕРИЙ МИХАЙЛОВИЧ, ГУСАРОВ СЕРГЕЙ ВАСИЛЬЕВИЧ, ТЮКИН КОНСТАНТИН КОНСТАНТИНОВИЧ, ВОРОНОВСКИЙ ЮРИЙ ЛЬВОВИЧ, КОВАЛЬ ВЛАДИМИР ПАВЛОВИЧ
МПК / Метки
МПК: B05B 7/28
Метки: аэрозолей, высокодисперсных, генератор
Опубликовано: 15.12.1985
Код ссылки
<a href="https://patents.su/2-1197746-generator-vysokodispersnykh-aehrozolejj.html" target="_blank" rel="follow" title="База патентов СССР">Генератор высокодисперсных аэрозолей</a>
