Генератор аэрозоля
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1550647
Авторы: Байсиев, Куповых, Шимшилашвили
Формула
ГЕНЕРАТОР АЭРОЗОЛЯ, содержащий баллон для жидкого хладореагента, распылительную форсунку и сифонную трубку, отличающийся тем, что, с целью повышения эффективности, он снабжен рукавом, один конец которого надет на сифонную трубку, а другой заглушен.
Описание
Целью изобретения является повышение эффективности работы генератора.

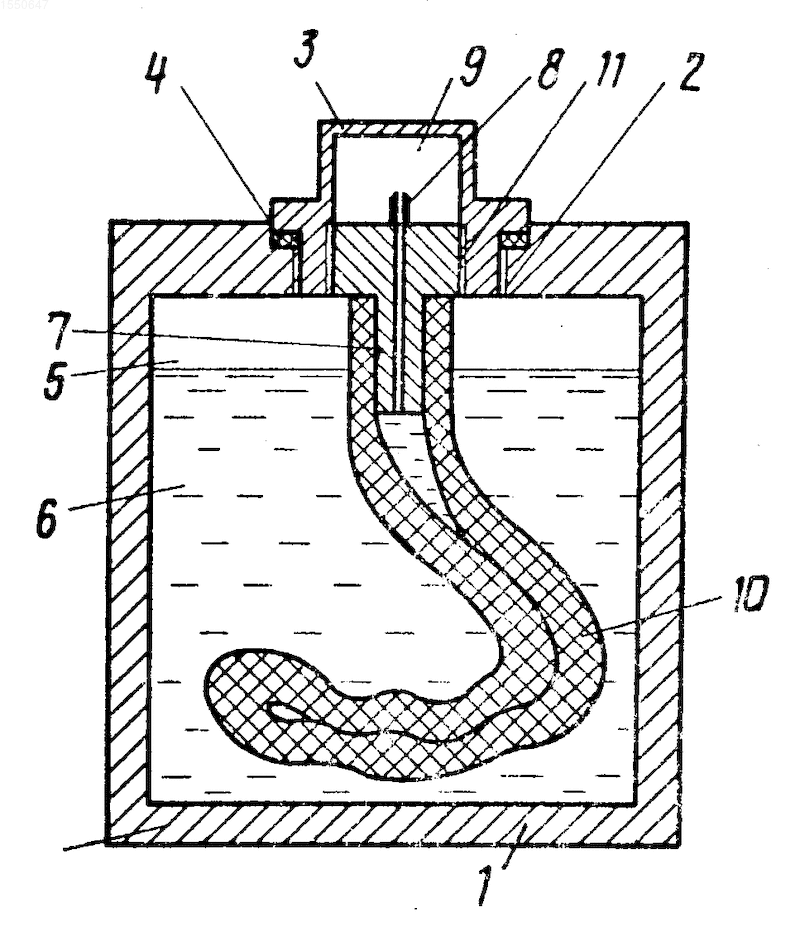

На чертеже показан описываемый генератор.
Генератор содержит баллон 1, в верхней части которого с помощью резьбового соединения 2 прикреплен герметизированный колпак 3. Герметичность соединения 2 обеспечивается уплотнительным кольцом 4. В полости 5 баллона 1 находится жидкий хладореагент 6 - пропан. По оси баллона 1 размещена сифонная трубка 7, один конец которой снабжен распылительной форсункой 8 и заключен в полость 9 герметизированного колпака 3. Ко второму концу сифонной трубки 7 прикреплен рукав 10, выполненный в виде трубки с заглушенным концом, погруженным в жидкий хладореагент 6. Сифонная трубка 7 прикреплена к колпаку 3 с помощью резьбового соединения 11.
Генератор аэрозоля работает следующим образом. На заданном участке траектории ракеты осуществляется последовательный отстрел генераторов аэрозоля из головной ее части в облачную среду. При этом одновременном срезается герметизированный колпак 3 на каждом генераторе. В процессе свободного падения генератора под действием избыточного давления паров в полости 5 баллона 1 жидкий хладореагент распыляется в облачную среду в виде аэрозоля. При этом независимо от пространственного положения падающего генератора распыл осуществляется только в жидкой фазе. Это обеспечивается тем, что в форсунку подается только жидкий хладореагент рукавом 10 вследствие эффекта всасывания. В процессе свободного падения генератора в атмосфере частички хладореагента, взаимодействуя с облачной средой, вызывают необходимый эффект образования осадков.
Изобретение относится к метеорологии и может быть использовано для активных воздействий на облака. Целью изобретения является повышение эффективности работы генератора аэрозоля, в котором используется жидкий хладореагент, например пропан. Для этого к концу сифонной трубки 7 прикреплен рукав 10, другой конец которого заглушен. При свободном падении генератора независимо от пространственного положения распыл осуществляется только в жидкой фазе вследствие всасывания хладореагента рукавом. 1 ил.
Рисунки
Заявка
4327183/15, 13.11.1987
Высокогорный геофизический институт
Байсиев Х. -М. Х, Шимшилашвили М. Э, Куповых Г. В
МПК / Метки
МПК: A01G 15/00
Опубликовано: 15.11.1994
Код ссылки
<a href="https://patents.su/0-1550647-generator-aehrozolya.html" target="_blank" rel="follow" title="База патентов СССР">Генератор аэрозоля</a>
Генератор аэрозоля
Номер патента: 1797182
Опубликовано: 09.07.1995
Авторы: Атабиев, Байсиев, Экба
МПК: A01G 15/00
...в виде мембраны. Снаружи корпуса 1 размещен привод 5, выполненный в виде термочувствительной пластины, прикрепленной одним концом б к корпусу 2 снаружи, при этом другой конец 7 пластины опирается на стопор в виде шарика 8, который свободно размещен в углублении 9, выполненном на поверхности корпуса 1, К термочувствительной пластине прикреплен распылитель 10 в виде полой иглы, острие которой примыкает к поверхности мембраны. В верхней части генератор аэрозоля содержит прикрепленный к корпусу 1 аэродинамический стабилизатор 11 и заправочный узел 12.Устройство работает следующим образом, На заданном участке полета носителя самолета, осуществляется выброс генератоФормула изобретенияГЕНЕРАТОР АЭРОЗОЛЯ, содержащий баллон для жидкого реагента,...
Генератор аэрозолей
Номер патента: 298355
Опубликовано: 01.01.1971
Авторы: Воробьева, Костюченко, Кошелев, Скл
МПК: B01F 13/02
...генератор аэро золей в продольном разрезе.Генератор состоит из корпуса 1, внутри которого расположены распылительное устройство 2, капилляр 3, мешалка 4 и сферическая преграда 5, закрепленная на винтовом валике 10 6, который взаимодействует с нарезной муфтои7, снабженной маховичком 8, упирающимся снаружи в ограничительную скобу 9.Описанный генератор работает следующимобразом.15 Залитая в генератор суспензия постоянно перемешивается с помощью мешалки 4. Влажный сжатый воздух подается в распылительное устройство 2. Суспензия, поднимаясь за счет гидростатического напора по капилляру 3, рас пыляется в струе сжатого воздуха. Частицыобразовавшегося аэрозоля, направленные потоком воздуха к подвижной преграде 5, ударяются о нее....
Генератор аэрозоля
Номер патента: 1720733
Опубликовано: 23.03.1992
Автор: Щетинин
...погружаются в толщу теплообразующих компонентов 9. Прокладка 6 герметизирует полость, образованную между стенками реактора 1 и радиатора 2, собранный генератор аэрозоля подвешивают в помещении.В результате химической реакции взаимодействия оксида кальция и воды образуется не возгоняемый, не токсичный гидрооксид кальция (пушенка), большее количество тепла, Теплообразующие компоненты 9, взятые в соотношениях 1:0,5-0,7 позволяют получить не только гидрооксид1720733 Составитель А. ЛихановТехред М,Моргентэл Корректор О, Кундрик едактор О, Голов 1 ТиражИПИ Государственного комитета по и113035, Москва, Ж,каз 9 Производственно-издательский комбинат "Патент". г. Ужгород, ул, Гагарина,кальция (пушенку), тепло, но и водяной пар,количество которого...
Генератор аэрозоля
Номер патента: 1617681
Опубликовано: 10.05.1995
Авторы: Атабиев, Байсиев, Экба
МПК: A01G 15/00
ГЕНЕРАТОР АЭРОЗОЛЯ, включающий баллон для жидкого реагента, внутри которого расположен термопатрон и запорный орган, содержащий мембрану и поршень, отличающийся тем, что, с целью упрощения конструкции, в поршне выполнено осевое отверстие, на одном конце которого установлен распылитель в виде полой иглы, конец которой примыкает к мембране, а на другом конце закреплен патрубок, на который надета гибкая трубка.
Вихревой генератор аэрозолей
Номер патента: 1711985
Опубликовано: 15.02.1992
Авторы: Петрова, Царегородцев
МПК: B05B 17/00
Метки: аэрозолей, вихревой, генератор
...возможно только при замене патрубка под аэрозоля трансформаторного масла при поачиодногонадругой,чтонепозволяетплавно стоянном расходе диспергирующего газа и в процессе работы менять дисперсность в одном и том же генераторе аэрозоля, получаемого аэрозоля, не меняя при этом Приведенныеданные позволяютутверрасходных характеристик. ждать что, изменяя глубину и перемещения. Цель изобретения - обеспечение воз патрубка 4 от нижней крышки камеры 1 можности регулирования дисперсного со- вдоль оси камеры.1, можно управлять дисста ва получаемого аэрозоля при персностью получаемого аэрозоля.неизменном расходе газа. Этот факт можно объяснить следующимПоставленная цель достигается тем, что образом.в генераторе патрубок подачи жидкости ус...
