Ротор гистерезисного двигателя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

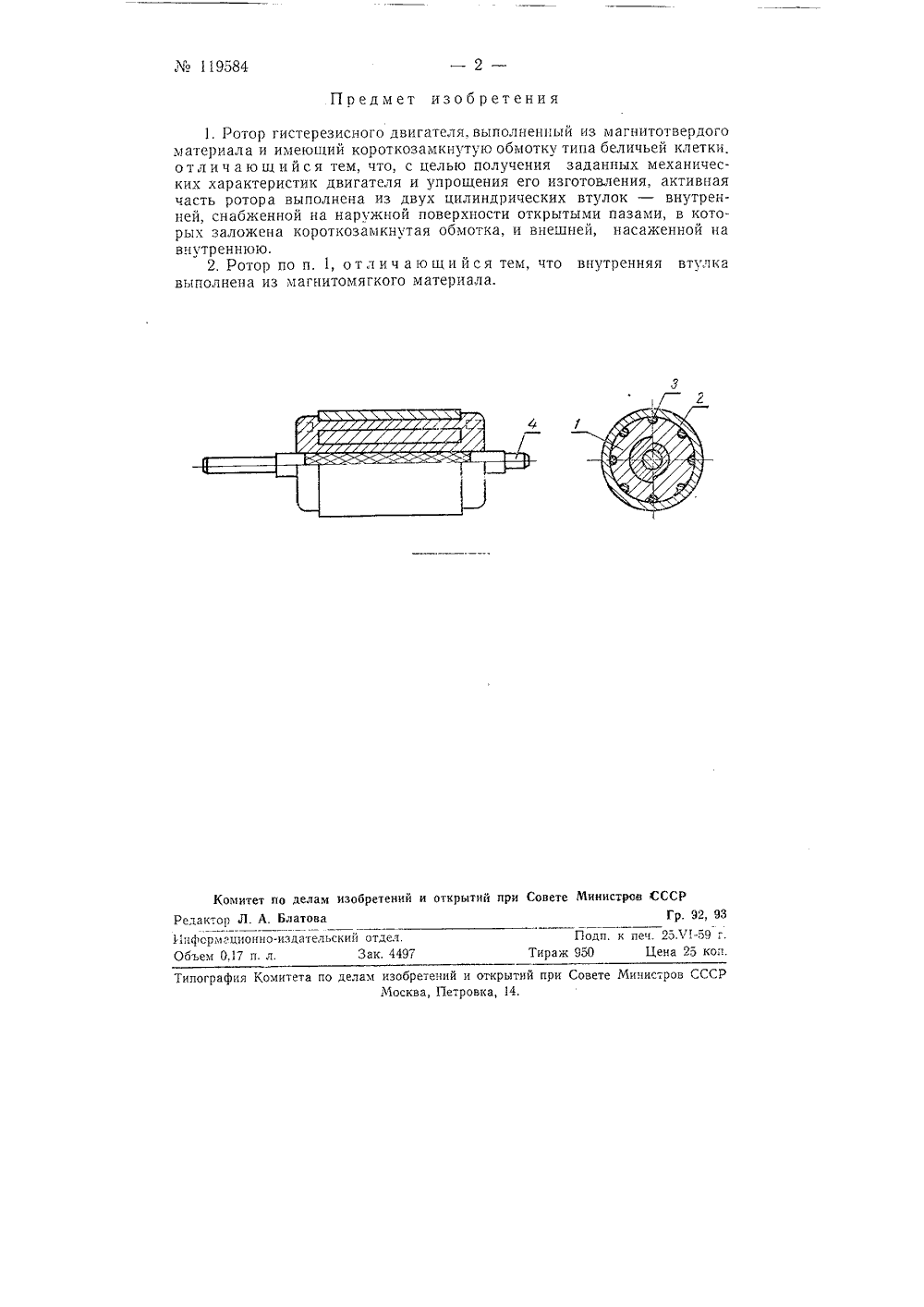

БИБЛИОТЕКА ПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Каца, В, Болдышев и К ОТОР ГИСТЕРЕЗИСНОГО ДВИГАТЕЛЯ Комитет по делам изобретений и открытииннстрав СССР ели 1958 г. за596453/24 при СоветеЗаявлен летеие изобретений959 г. бликоваио истерезисного двигателя, имеющий короткозамкнПредметом изобретения является ротор пвыполненный из магнитотвердого материала итую обмотку типа беличьей клетки,Предлагаемый ротор отличается от известных тем, что его активная часть выполнена из двух цилиндрических втулок: внутренней, снабженной на наружной поверхности открытыми пазами, в которых заложена короткозамкнутая обмотка, и внешней, насаженной на внутреннюю.Такое выполнение ротора позволяет получать заданные механические характеристики двигателя и применять при его изготовлении литые материалы, более дешевые и не требующие термической обработки.На чертеже изображен предлагаемый ротор в двух проекциях.Ротор состоит из двух совмещенных литьх втулок 1 и 2, выполненных из магнитотвердого материала. Внутренняя втулка 1 по вцешнему диаметру имеет открытые аксиальные каналы, внешняя же втулка 2 имеет гладкие стенки. Для лучшего прилегадля сопрягаемые поверхности обеих втулок шлифуются,Образовавшиеся при совмещении втулок 1 и 2 закрытые каналы служат для размещения пусковой клетки 3 в теле активного слоя ротора.Изменением толщины внешней втулки т. е, положения пусковой клети в теле ротора) можно изменить величину пускового момента двигателя.Внутренняя втулка 1 может быть так же выполнена из магнитомягкого материала и насажена непосредственно на вал 4 ротора. Она может быть изготовлена в виде общей отливки с фрезерованными аксиальными каналами для пусковой клетки или набрана из отдельных выштампованных листов стали.119584 Предмет изобретения 1. Ротор гистерезисного двигателя, выполненный из магнитотвердого материала и имеющий короткозамкнутую обмотку типа беличьей клетки, о т л и ч а ю щ и й с я тем, что, с целью получения заданных механических характеристик двигателя и упрощения его изготовления, активная часть ротора выполнена из двух цилиндрических втулок - внутренней, снабженной на наружной поверхности открытыми пазами, в которых заложена короткозамкнутая обмотка, и внешней, насаженной на внутреннюю.2, Ротор по п. 1, о т л и ч а ю щ и й с я тем, что внутренняя втулка выполнена из магнитомягкого материала. открытий при Совете Министров СССРГр. 92, 93дп. к печ. 25.Иг.Цена 25 коп. Комитет по делам изобретений иРедактор Л. А, Блатова11 нформационно-издательский отдел.Объем 0,17 п. л. Зак. 4497 ПоТираж 950 Типография Комитета по делам изобретений и открытий при Совете Министров СС Москва, Петровка, 14,
СмотретьЗаявка
596453, 15.04.1958
Болдышев А. В, Кацари К. К
МПК / Метки
МПК: H02K 19/08, H02K 21/46
Метки: гистерезисного, двигателя, ротор
Опубликовано: 01.01.1959
Код ссылки
<a href="https://patents.su/2-119584-rotor-gisterezisnogo-dvigatelya.html" target="_blank" rel="follow" title="База патентов СССР">Ротор гистерезисного двигателя</a>
